06/04/2022 10:42 Estácio: Alunos
https://simulado.estacio.br/alunos/ 1/6

Simulado AV
Teste seu conhecimento acumulado

Disc.: ELETRÔNICA ANALÓGICA
Aluno(a): LUCAS JHONATAS PEREIRA 202002304901
Acertos: 10,0 de 10,0 02/04/2022


Acerto: 1,0 / 1,0

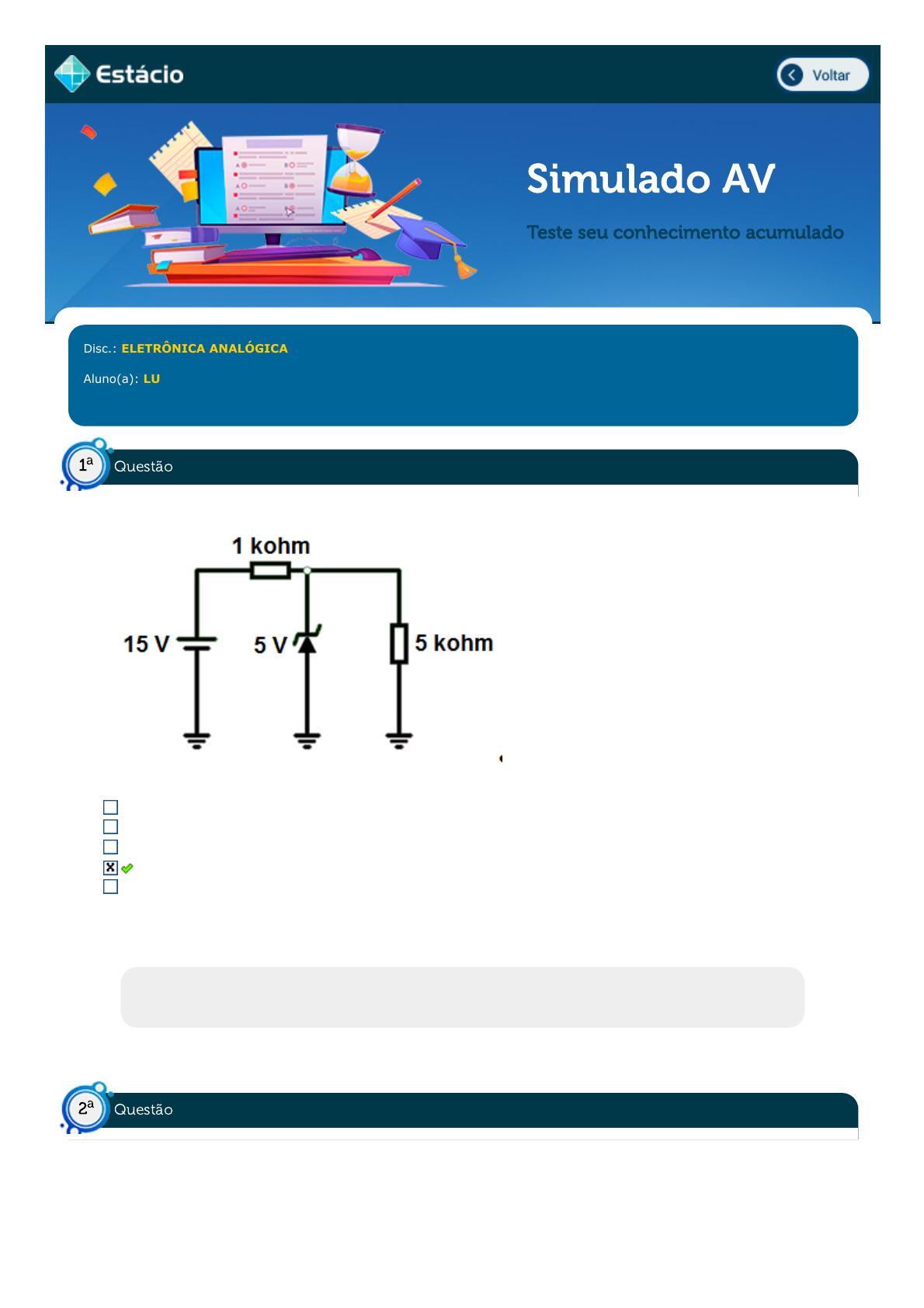

Observando o circuito anterior, determine a corrente que atravessa o diodo zener.
10 mA
0 mA
1 mA
 9 mA
11 mA
Respondido em 02/04/2022 08:20:26


Explicação:
A resposta certa é: 9 mA


Acerto: 1,0 / 1,0
Observando o circuito a seguir, determine a corrente que atravessa a resistência de carga.
 Questão1
a
 Questão2
a
06/04/2022 10:42 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/6
9 mA
0 mA
10 mA
11 mA
 1 mA
Respondido em 02/04/2022 08:20:00


Explicação:
A resposta certa é: 1 mA


Acerto: 1,0 / 1,0
Considere o circuito a seguir. Determine a potência dissipada sobre o resistor, sabendo que a tensão de zener
é de 5 V.
400 mW
25 mW
450 mW
 225 mW
0 W
Respondido em 02/04/2022 08:22:27


Explicação:
A resposta certa é: 225 mW


 Questão3
a
06/04/2022 10:42 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/6
Acerto: 1,0 / 1,0
Determine a tensão VDSQ para o circuito a seguir. Considere a corrente IDQ = 2,0mA.
Fonte: EnsineMe.
 6,8V
-4V
-6,8V
14V
-1,5V
Respondido em 02/04/2022 08:23:01


Explicação:
A resposta certa é: 6,8V


Acerto: 1,0 / 1,0
Considerando a configuração do circuito FET, a tensão VDS é igual a:
Fonte: EnsineMe.
12V
0V
 6V
 Questão4a
 Questão5
a
06/04/2022 10:42 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/6
-12V
-6V
Respondido em 02/04/2022 08:23:08


Explicação:
A resposta certa é: 6V


Acerto: 1,0 / 1,0
Considerando a configuração do circuito FET a seguir, determine a corrente IDQ:
Fonte: EnsineMe.
1mA
8mA
6µA
 2,727mA
5,454mA
Respondido em 02/04/2022 08:23:31


Explicação:
A resposta certa é: 2,727mA


Acerto: 1,0 / 1,0
Os amplificadores Operacionais tem caracterísitcas que se aproximam a de um dispositivo ideal. Sabe-se que a
operação real deste dispositivo não é da forma ideal, mas para uma análise prévia e circuitos mais simples,
pode-se considerar algumas características.
Sobre os amplificadores operacionais, ideais, pode-se fazer algumas considerações. Assinale a alternativa que
corresponde a uma dessas considerações
Impedância de Saída Muito alta
 Impedância de Entrada infinita
Quando se tem realimentação positiva, pode-se considerar o curto virtual, isto é, a tensão nos
terminais de entrada é exatamente a mesma.
Ganho em malha aberta Limitado
Corrente de saída nula
Respondido em 02/04/2022 08:25:20
 Questão6
a
 Questão7
a
06/04/2022 10:42 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/6


Explicação:
As condições ideais mostram que a corrente de entrada é nula, devido ao fato da impedância de entrada ser
infinita.


Acerto: 1,0 / 1,0
 O amplificador operacional no modo comparador possui um ganho muito alto, pois não possui a
realimentação negativa, este modo de operação é especialmente útil, quando é preciso informar se uma
variável elétrica excedeu um limite pré estabelecido, o circuito abaixo é um exemplo deste tipo de aplicação,
considerando um amplificador operacional ideal.
Calcule o valor de Vin que acenda o led dado que R=10 KOhm e V=15V.
Vin > 7V
Vin < -7V
Vin < -6V
Vin > -3V
 Vin > -6V
Respondido em 02/04/2022 08:27:07


Explicação:

O LED irá acender quando
Vin >V+(entrada não inversora)
 V+ = tensão no potênciometro
 = valor no divisor de tensão
 V+=-VCC+(VCC-(-VCC))*3K/10K




 V+=-15+(15+15)*3K/10K
V+= -6V


 O LED irá Acender quando Vin >-6V


Acerto: 1,0 / 1,0
Considerando um circuito amplificador base comum com impedância de saída de 50Ω, tensão de saída de 5V e
corrente de base de 1 mA, determine ganho (hfe) desse transistor.
 Questão8
a
 Questão9
a
06/04/2022 10:42 Estácio: Alunos
https://simulado.estacio.br/alunos/ 6/6
1000
1
10
200
 100
Respondido em 02/04/2022 08:28:43


Explicação:
A resposta certa é: 100


Acerto: 1,0 / 1,0
Para o circuito da figura posterior, qual é o valor da impedância de entrada?
 20 kΩ
10 kΩ
40 kΩ
6,67 kΩ
30 kΩ
Respondido em 02/04/2022 09:06:56


Explicação:
A resposta certa é: 20 kΩ











 Questão10
