EXERCICCOS CIRCUITOS ELÉTRICOS - REGIME TRANSITÓRIO

Prévia do material em texto

Disc.: CIRCUITOS ELÉTRICOS - REGIME TRANSITÓRIO


	Acertos: 1,8 de 2,0
	17/09/2023
		1a
          Questão
	Acerto: 0,2  / 0,2

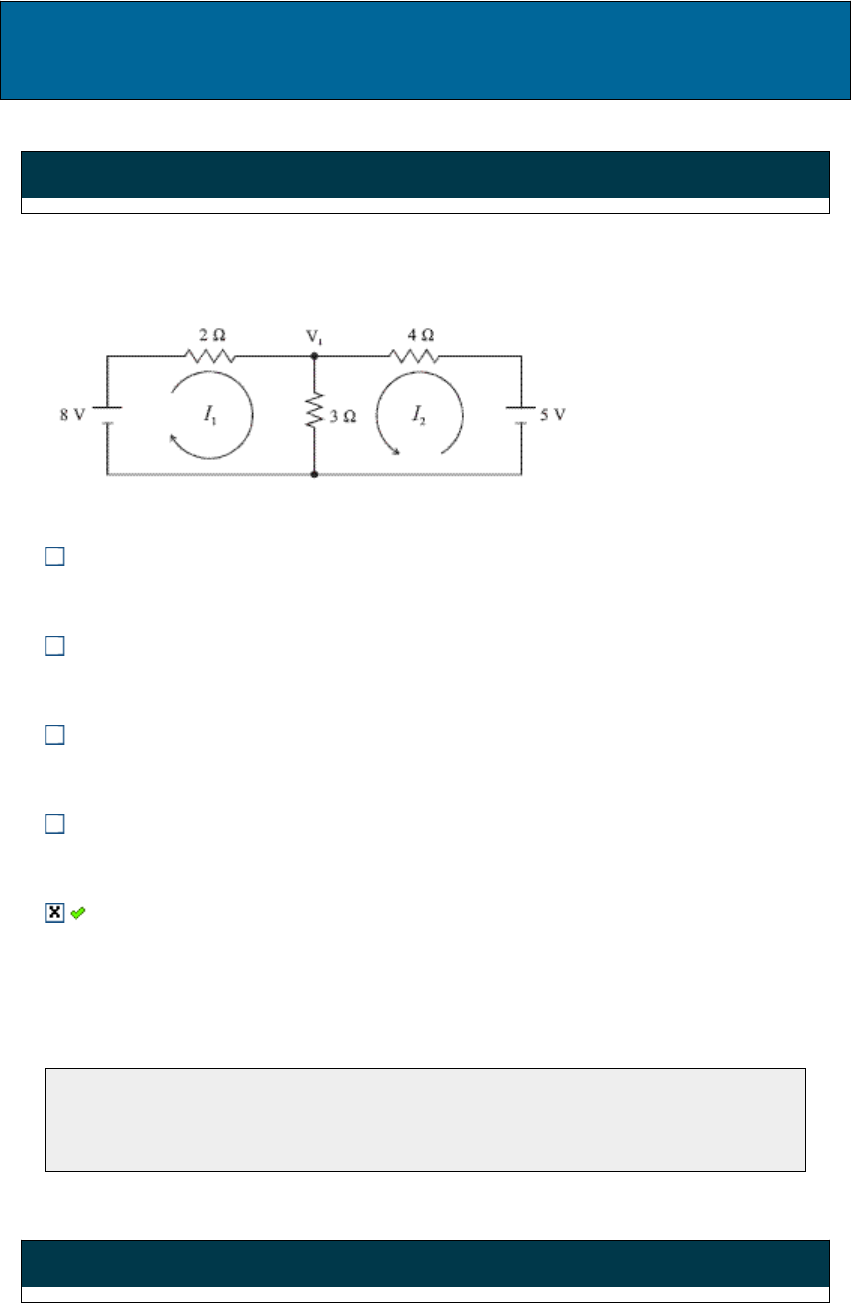

	Dado o circuito a seguir, defina a equação que descreve a relação entre tensão nodal V1, fontes de tensão de 8 e 5 V e as resistências:


	−V1−82+V13+V1−54=0−�1−82+�13+�1−54=0

	V1+82+V13−V1−54=0�1+82+�13−�1−54=0

	−V1−82−V13+V1−54=0−�1−82−�13+�1−54=0

	V1−82−V13+V1−54=0�1−82−�13+�1−54=0

	V1−82+V13+V1−54=0�1−82+�13+�1−54=0
	Respondido em 17/09/2023 09:14:27

	Explicação:
A resposta correta é: V1−82+V13+V1−54=0�1−82+�13+�1−54=0

		2a
          Questão
	Acerto: 0,2  / 0,2

	(Petrobras, 2014) Os três componentes básicos presentes em um circuito elétrico são: o capacitor e o indutor, que armazenam energia, e o resistor que dissipa energia. As relações lineares para o capacitor, o indutor e o resistor estabelecem que a tensão entre seus terminais é proporcional, respectivamente, à:


	Corrente, à variação da corrente com o tempo e à carga

	Carga, à variação da corrente com o tempo e à corrente

	Carga, à corrente e à variação da carga com o tempo

	Corrente, à carga e à variação da corrente com o tempo

	Variação da carga com o tempo, à corrente e à carga
	Respondido em 17/09/2023 09:12:40

	Explicação:
A resposta certa é: Carga, à variação da corrente com o tempo e à corrente

		3a
          Questão
	Acerto: 0,2  / 0,2

	Considere um circuito RC, onde:
R=5Ω
C=2F
O capacitor deste circuito está sendo carregado. Qual o tempo necessário para que o circuito atinja 63,2% do carregamento?


	15s

	2s

	10s

	5s

	2,5s
	Respondido em 17/09/2023 09:09:06

	Explicação:
A resposta certa é: 10s

		4a
          Questão
	Acerto: 0,0  / 0,2

	No circuito mostrado na figura a seguir, a chave estava aberta e o sistema estava em regime permanente.
Figura Q9 complementar ao exercício- Fonte CESGRANRIO, 2014.
No instante t = 0, a chave é fechada e, decorrido um longo tempo, o sistema volta a ficar em regime. Desta forma, pode-se afirmar que:


	vc ( t = 0) = 0 V : iL ( t = 0 ) = 2/3 mA : vc ( t = ∞∞ ) = 12 V e iL ( t = ∞∞ ) = 0 mA

	vc ( t = 0) = 0 V : iL ( t = 0 ) = 2/3 A : vc ( t = ∞∞ ) = 4 V e iL ( t = ∞∞ ) = 1 mA

	vc ( t = 0) = -12 V : iL ( t = 0 ) = 0 A : vc ( t = ∞∞ ) = 4 V e iL ( t = ∞∞ ) = 1 mA

	vc ( t = 0) = 12 V : iL ( t = 0 ) = 0 A : vc ( t = ∞∞ ) = 12 V e iL ( t = ∞∞ ) = 0 mA

	vc ( t = 0) = 12 V : iL ( t = 0 ) = 0 A : vc ( t = ∞∞ ) = 4 V e iL ( t = ∞∞ ) = 1 mA
	Respondido em 17/09/2023 09:20:45

	Explicação:
A resposta certa é: vc ( t = 0) = 12 V : iL ( t = 0 ) = 0 A : vc ( t = ∞∞ ) = 4 V e iL ( t = ∞∞ ) = 1 mA

		5a
          Questão
	Acerto: 0,2  / 0,2

	Considere o seguinte circuito com transistor em configuração emissor comum:
A equação das malhas de entrada e saída desse circuito são, respectivamente:


	RB·IB - VBE = VBB - VCC e RC·IC + VCE = VCC + VBB

	RB·IB = VBB e RC·IC = VCC

	RB·IB - VBE = VBB - VCC e RC·IC + VCE = VCC - VBB

	RB·IB + VBE = VBB e RC·IC + VCE = VCC

	RB·IB = VBB + VBE e RC·IC = VCC + VCE
	Respondido em 17/09/2023 09:08:14

	Explicação:
A resposta correta é: RB·IB + VBE = VBB e RC·IC + VCE = VCC

		6a
          Questão
	Acerto: 0,2  / 0,2

	Considere um indutor que possua uma resistência de 2ohms e indutância de 6H. Este é conectado à uma bateria de 12V. Pede-se o valor da corrente e energia armazenada neste indutor quando a chave é fechada e este é conectado a fonte. Para a chave, considere um transitório de 1ms.


	3A, 108mJ

	6A, 27mJ

	6A, 10mJ

	6A, 108mJ

	3A, 27mJ
	Respondido em 17/09/2023 09:03:20

	Explicação:
A resposta certa é: 6A, 108mJ

		7a
          Questão
	Acerto: 0,2  / 0,2

	(CESGRANRIO,2012) O circuito abaixo representa um transitório RC, no qual a chave S é fechada em t = 0 segundos, e, nesse instante, o capacitor está descarregado.
Decorrido um tempo maior que 20 constantes de tempo do circuito, a corrente Ic (t), em ampères, e a tensão Vc(t), em volts, no capacitor serão, respectivamente,


	Zero e 5.

	Zero e zero.

	0,5 e 0,5.

	5 e zero.

	5 e 5.
	Respondido em 17/09/2023 09:16:56

	Explicação:
A resposta certa é: 5 e zero.

		8a
          Questão
	Acerto: 0,2  / 0,2

	(CESGRANRIO - 2014) Considere que o circuito da Figura abaixo está inicialmente operando em regime permanente com a chave S1 aberta e o capacitor C completamente descarregado.
Figura Q8 complementar ao exercício - Fonte: CESGRANRIO, 2014.
Dessa forma, qual deve ser o valor da resistência elétrica de R2, em ohms, para que a corrente iC no capacitor seja de 5,0 mA, imediatamente após o fechamento da chave ideal S1?


	400

	600

	10.000

	6.000

	1.000
	Respondido em 17/09/2023 09:06:39

	Explicação:
A resposta certa é: 400

		9a
          Questão
	Acerto: 0,2  / 0,2

	Com relação aos teoremas de Thévenin e Norton, assinale a alternativa correta:


	A aplicação do teorema de Norton resulta em uma fonte de corrente em série com uma resistência.

	A aplicação do teorema de Thévenin resulta em uma fonte de tensão em paralelo com uma resistência.

	O teorema de Thévenin somente pode ser aplicado a circuitos capacitivos.

	O teorema de Norton somente pode ser aplicado a circuitos indutivos.

	Para um mesmo circuito no qual esses teoremas sejam válidos, a resistência equivalente calculada pelos teoremas de Thévenin e Norton é a mesma.
	Respondido em 17/09/2023 09:01:59

	Explicação:
A resposta correta é: Para um mesmo circuito no qual esses teoremas sejam válidos, a resistência equivalente calculada pelos teoremas de Thévenin e Norton é a mesma.

		10a
          Questão
	Acerto: 0,2  / 0,2

	(UFSC, 2018) Sobre capacitores, indutores e resistores e os princípios físicos a eles associados, é correto afirmar que:


	Em circuitos de corrente contínua, em regime permanente, capacitores funcionam como curto-circuito, enquanto indutores, como um circuito aberto.

	A corrente que flui por um indutor gera um campo magnético proporcional ao quadrado do valor dessa corrente.

	Ao se aplicar uma tensão de alta frequência aos terminais de um resistor, seu comportamento pode ser bem modelado por um circuito equivalente, composto por um capacitor em série com uma associação em paralelo entre um indutor e um resistor.

	Capacitores são dispositivos capazes de armazenar cargas elétricas. Em um capacitor de placas planas e paralelas, as cargas armazenadas em ambas as placas têm o mesmo sinal.

	A lei de Ohm é uma relação empírica, válida para muitos materiais, que estabelece que a densidade de corrente em um dado ponto de um material é diretamente proporcional ao campo elétrico nesse ponto.
	Respondido em 17/09/2023 09:05:27

	Explicação:
A resposta certa é: A lei de Ohm é uma relação empírica, válida para muitos materiais, que estabelece que a densidade de corrente em um dado ponto de um material é diretamente proporcional ao campo elétrico nesse ponto.
		Disc.: CIRCUITOS ELÉTRICOS - REGIME TRANSITÓRIO


	Acertos: 2,0 de 2,0
	17/09/2023
		1a
          Questão
	Acerto: 0,2  / 0,2

	Considere que todos os componentes do circuito sejam ideais e que E1 = 10 V, E2 = 2 V, R1 = R2 = 4 kΩ, R 3 = R4 = 2 kΩ. Com relação a esse circuito, julgue os itens seguintes.
Utilizando o teorema de Norton, calcule a corrente IN e a resistência equivalente RN vista do ponto AB do circuito:


	I = 1,2 mA e R = 4 kΩ.

	I = 1 mA e R = 3 kΩ.

	I = 1,2 mA e R = 3 kΩ.

	I = 1 mA e R = 2 kΩ.

	I = 1,2 mA e R = 2 kΩ.
	Respondido em 17/09/2023 09:24:50

	Explicação:
A resposta correta é: I = 1,2 mA e R = 4 kΩ.

		2a
          Questão
	Acerto: 0,2  / 0,2

	(UEG, 2006) O indutor é um elemento de circuito elétrico, projetado para introduzir quantidades específicas de indutância no circuito. Com relaçãoa este elemento de circuito, é correto afirmar:


	A corrente no indutor pode mudar instantaneamente.

	A tensão no indutor é determinada somente pelo valor da variação da corrente através dele.

	A corrente em um indutor está adiantada da tensão aplicada em seus terminais.

	A indutância de uma bobina varia diretamente com as propriedades magnéticas de seu núcleo.

	Materiais ferromagnéticos são frequentemente usados como núcleo de bobinas para diminuir a indutância.
	Respondido em 17/09/2023 09:30:55

	Explicação:
A resposta certa é: A indutância de uma bobina varia diretamente com as propriedades magnéticas de seu núcleo.

		3a
          Questão
	Acerto: 0,2  / 0,2

	Considere um circuito RC, cujos valores para os componentes são:
R=5Ω
C=0,1F
Qual o valor da constante de tempo desse circuito?


	1.

	5.

	0,05.

	50.

	0,02.
	Respondido em 17/09/2023 09:26:54

	Explicação:
A resposta certa é: 0,05.

		4a
          Questão
	Acerto: 0,2  / 0,2

	(FGV - 2018) A figura abaixo apresenta um circuito composto por um resistor R de 10 Ω, um capacitor C de 10 µF e um indutor L ligados em paralelo.
O valor do indutor, em henrys, que corresponde a um circuito superamortecido é:


	1,0 x 10-3

	6,0 x 10-6

	2,5 x 10-3

	8,0 x 10-6

	5,0 x 10-3
	Respondido em 17/09/2023 09:40:52

	Explicação:
A resposta certa é: 5,0 x 10-3

		5a
          Questão
	Acerto: 0,2  / 0,2

	No circuito a seguir, os circuitos equivalentes de Thévenin e de Norton, do ponto de vista dos terminais A e B (considerando A em relação a B), podem ser descritos pelos parâmetros:


	VTH = 120 V, RTH = RN = 100Ω, IN = 1,2 A.

	VTH = 40 V, RTH = RN = 100Ω, IN = 0,4 A.

	VTH = 60 V, RTH = RN = 100Ω, IN = 0,6 A.

	VTH = 120 V, RTH = RN = 240Ω, IN = 0,5 A.

	VTH = 120 V, RTH = RN = 240Ω, IN = 1 A.
	Respondido em 17/09/2023 09:28:40

	Explicação:
A resposta correta é: VTH = 40 V, RTH = RN = 100Ω, IN = 0,4 A.

		6a
          Questão
	Acerto: 0,2  / 0,2

	(TRF, 2012) Analise a associação de capacitores a seguir:
Figura S5: Complementar ao exercício - Fonte TRF, 2012.
A capacitância equivalente entre os pontos A e B do circuito é, em µF, aproximadamente:


	57

	19

	12

	8,2

	41
	Respondido em 17/09/2023 09:26:09

	Explicação:
A resposta certa é: 41

		7a
          Questão
	Acerto: 0,2  / 0,2

	Considere um circuito RL sem fonte descrito como abaixo:
Qual a constante de tempo deste circuito?


	100

	10

	0,001

	1000

	1
	Respondido em 17/09/2023 09:34:14

	Explicação:
A resposta certa é: 0,001

		8a
          Questão
	Acerto: 0,2  / 0,2

	(FGV,2016) A figura a seguir apresenta um circuito composto por um resistor, um indutor e um capacitor em paralelo. Assinale a opção que indica a condição para que o circuito seja superamortecido.
Figura Q20 complementar ao exercício - Fonte: FGV, 2016.


	L < 4R2C

	L > R2C

	L < 3R2C

	L < R2C

	L > 4R2C
	Respondido em 17/09/2023 09:37:47

	Explicação:
A resposta certa é: L > 4R2C

		9a
          Questão
	Acerto: 0,2  / 0,2

	O teorema da superposição auxilia na resolução matemática de circuitos elétricos que possuem diversas fontes. Uma condição necessária para que esse teorema possa ser aplicado é que o circuito:


	Opere com frequência superior a 50 Hz.

	Possua apenas fontes de corrente.

	Não possua fontes dependentes.

	Possua pelo menos um elemento capacitivo.

	Seja linear.
	Respondido em 17/09/2023 09:35:24

	Explicação:
A resposta correta é: Seja linear.

		10a
          Questão
	Acerto: 0,2  / 0,2

	(Uesb-BA) Um capacitor de um circuito de televisão tem uma capacitância de 1,2μF. Sendo a diferença de potencial entre seus terminais de 3.000V, a energia que ele armazena é de:


	2,8J

	5,4J

	6,7J

	3,9J

	4,6J
	Respondido em 17/09/2023 09:38:16

	Explicação:
A resposta certa é: 5,4J
