INSTRUÇÕES PARA INSTALAÇÃO E MANUTENÇÃO DE ACOPLAMENTOS TSK

Os acoplamentos TSK são uma serie desenvolvida para atender a aplicações de propósito geral em
transmissão de potencia com baixa relação de peso.

�� Os acoplamentos TSK, bem como os acoplamentos METASTREAM, não necessitam de lubrificação, por
não possuírem peças atritantes e conseqüentemente por não sofrerem desgaste, são isentos de reajustes,
limpeza, rebalanceamnetos, realinhamentos e substituição de peças que não sejam por fadiga ou
sobrecarga de operação.
�� Devido às precisões (concentricidades relativa e tolerâncias) os acoplamentos TSK são capacitados para
altas rotações com alto nível de balanceamento inerente. O nível de balanceamento dinâmico pode ser
aumentado, quando necessário, dentro dos parâmetros das normas ISO 1940 G 2,5 ou VDI 2060 Q 2,5.
Para tanto será expedido o Certificado de Balanceamento, e as peças serão fornecidas como “Unidade de
Transmissão Balanceada” .
�� Nos casos em que as rotações são baixas e o balanceamento inerente é
suficiente, as peças de reposição poderão ser desmembradas em
“Unidades de Membranas” e outras peças avulsas.
�� Quando necessário Balanceamento Dinâmico Especial e/ou quando for
fornecido espaçador (ou eixo espaçador) de grande comprimento, o
conjunto será implementado com buchas e parafusos de trava, pintados
em vermelho para fácil identificação.
�� Todos os acoplamentos TSK são fornecidos com laminas de aço inox,
parafusos e buchas de aço carbono de grande resistência a tensões e
demais componentes em aço carbono.

MANUSEIO E ARMAZENAGEM:

1. Os acoplamentos são normalmente
despachados em embalagem comercial
conforme critérios da John Crane Brasil.
2. Deve-se evitar esforço no sentido axial.
Porém, caso o acoplamento possua
luvas e parafusos de trava, durante o
transporte, manuseio e armazenagem,
estes deverão estar fixados em sua
posição.
3. Os acoplamentos deverão ser estocados
no sentido horizontal (apoiados sobre os
flanges) e não devem ser mantidos
sobre uma das extremidades por muito
tempo (quando em manuseio).
4. Evitar choques de qualquer espécie
durante o manuseio e proteger contra
corrosão quando armazenados por
longos períodos.






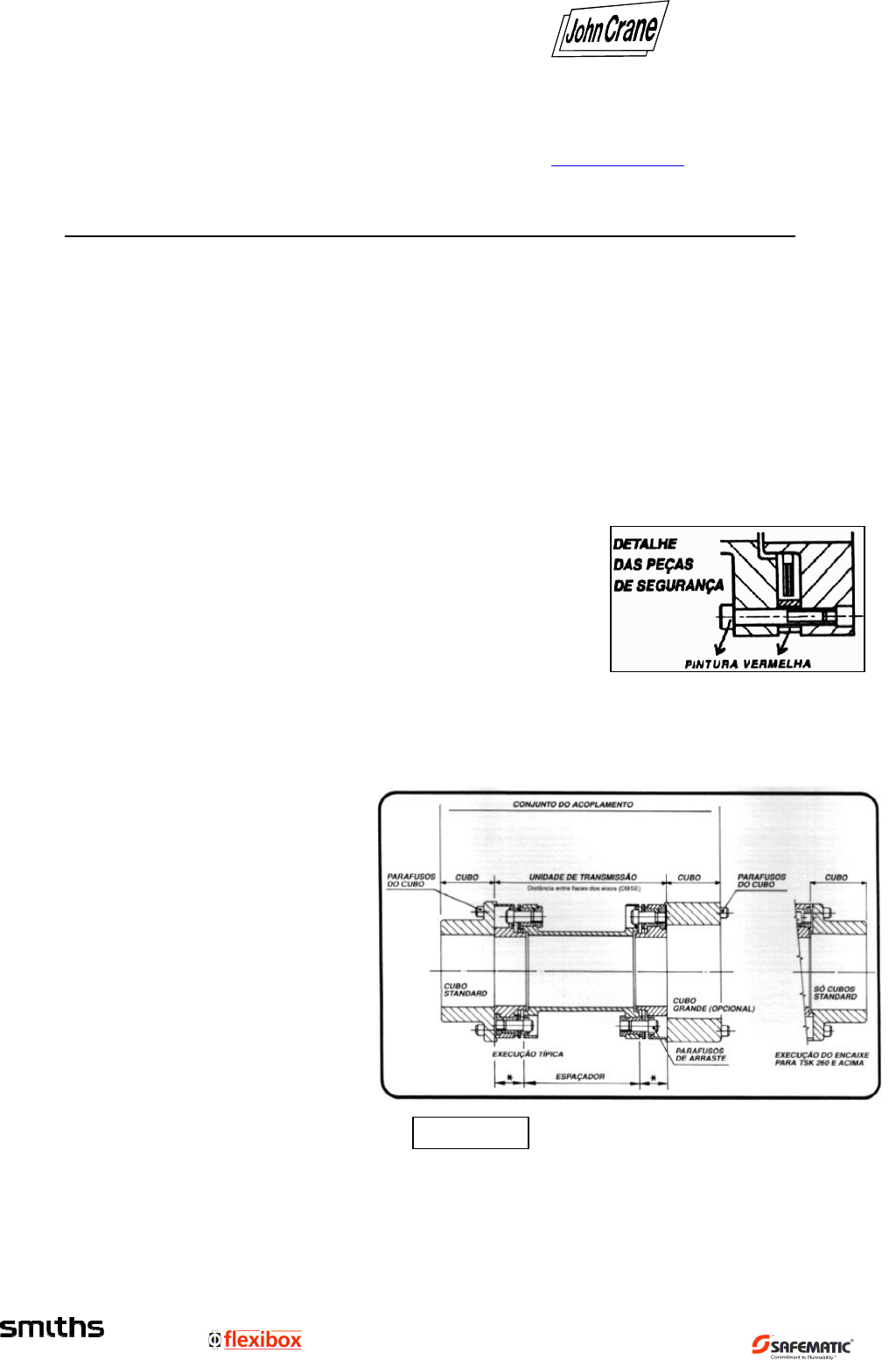

Figura 1



(Manual Montagem TSK) – (Página 2 de 3.)


 SEALOL����
A part of Smiths Group plc



ALINHAMENTO:

1. O bom alinhamento é a chave para se ficar livre dos movimentos indesejáveis. Sua otimização no estágio
de montagem, será simplesmente compensadora.
2. Alinhe os eixos:
2.1. Com a maquina firmemente parafusada, determine o comprimento de referencia (normalmente a
distancia entre as pontas dos eixos “DBSE”), de acordo coma a dimensão do desenho (fig.1).
2.2. Alinhe as linhas de centro do eixo horizontal e verticalmente (fig.2)

Nota: As tolerâncias de desalinhamento
citadas nos Catálogos ou nos desenhos
permitem variações das condições de
serviços.
Para obter o melhor serviço de
acoplamento, a FLEXIBOX recomenda
que o desalinhamento na instalação não
seja maior que 10% do desalinhamento
máximo permitido. Deve-se levar em conta
quaisquer movimento previsto que irão
ocorrer durante a operação (por exemplo,
dilatações térmicas).






PROCEDIMENTO DE INSTALAÇÃO:

1. Inspecione o acoplamento assegurando-se que está sem danos. Quando o acoplamento estiver instalado,
observe se todas as marcas de união estão alinhadas (guias e furos de parafusos).
2. Monte os cubos nos eixos acionado e acionante, e s certifique que as pontas de eixo estejam niveladas
com as faces internas do cubo.
3. Fixe a distancia entre faces do eixo (DBSE), levando em consideração (quando for o caso) qualquer
movimento axial que possa ocorrer durante a operação.
4. Se existirem luvas de trava (pintadas em vermelho) retire-as e guie a “Unidade de Transmissão” até sua
posição entre cubos.
5. Com um pequeno “fechamento” de “ Unidade de Transmissão” escore-a até sua posição entre cubos,
observando todas as posições de união. Caso os cubos estejam chaveados com chaveta única e não
tenha tido balanceamento prévio em suas pontas, recomendamos que estas fiquem em oposição, para
minimizar o desbalanceamento causado pelas suas massas.
6. Insira os parafusos dos cubos e aperte conforme o torque indicado na tabela ou desenho de montagem. È
importante que a “ Unidade de Transmissão” esteja sustentada durante todo o tempo, até que todos os
parafusos estejam fixados.
7. Verifique se todos os flanges estão em paralelismo e torqueie os parafusos. Caso isso não ocorra, significa
que não houve um perfeito encaixe entre os guias dos cubos com os anéis protetores.
8. Guarde as luvas e parafusos de trava para uso futuro.
9. Para desmontagem do acoplamento, o processo é o inverso da montagem. Porém não esqueça que a
“Unidade de Transmissão” deve ser sustentada durante todo o tempo.






Figura 2



(Manual Montagem TSK) – (Página 3 de 3.)


 SEALOL����
A part of Smiths Group plc


MANUTENÇÃO E INSPEÇÃO:

1. Periodicamente os parafusos poderão ser checados quanto ao aperto e as membranas verificadas quanto
a qualquer marca visível de dano. Mas em condições normais não são necessários serviços de
manutenção.
2. Se os cubos ou eixos forem mexidos em qualquer ocasião, o alinhamento deve ser revisto.
3. Em caso de quebra, é essencial que se encontre a causa e que se corrija o motivo, antes de se colocar
novas peças em operação.
4. Os erros mais prováveis são costumeiramente o desalinhamento excessivo, sobrecarga extrema ou uma
combinação destas.
5. Para substituir uma “ Unidade de Membranas” remova a “ Unidade de Transmissão” do
espaçador.Posicione a nova unidade, torqueie os parafusos de acordo com a tabela e monte a “ Unidade
de Transmissão” conforme procedimento já visto.
Este parágrafo só se aplica para casos que não necessitam de Balanceamento Dinâmico Especial.
6. Em caso de desmontagem de uma “Unidade de Membranas”, o torqueamento dos parafusos arraste
deverá ser feito após a aplicação da trava química nas porcas correspondentes.



Tamanho Torque de Aperto dos Parafusos
do dos Cubos de Arraste
Acoplamento TSK TSK
Antigo Novo N-m N-m
11 13 13 11
27 33 25 23
60 75 25 47
110 135 25 75
180 230 50 130
260 350 25 150
400 500 50 205
560 740 50 285
750 930 86 380
1120 1400 86 490
