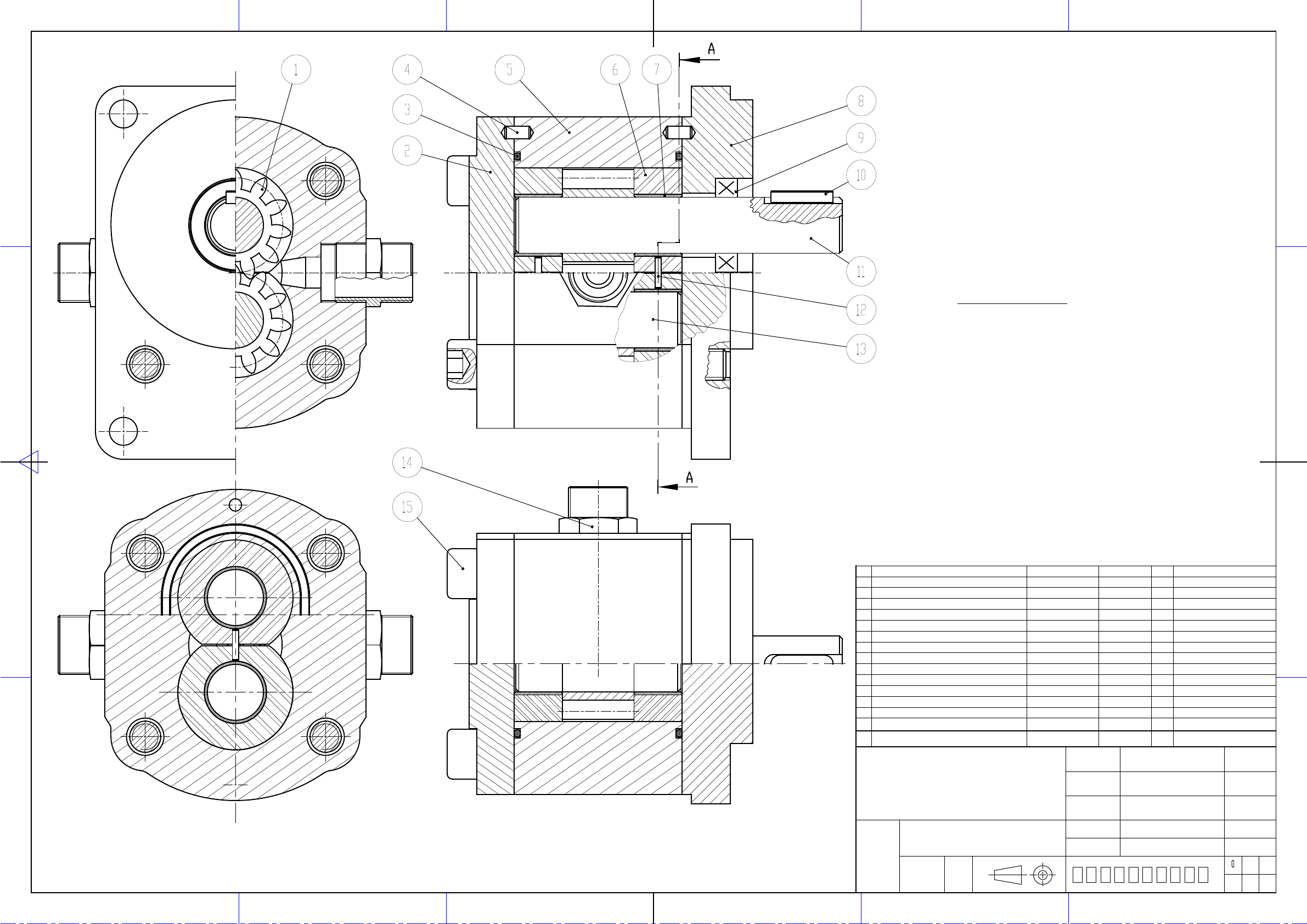

O desenho de conjunto representa uma bomba hidráulica de engrenagens.
Por rotação do veio mandante (11), as duas rodas dentadas (1) promovem o
escoamento do fluído entre a entrada e a saída provistas de casquilhos
roscados (14). As rodas dentadas (1) estão fixas no veio mandante (11) e no
veio mandado (13), sendo o posicionamento destes garantido pelos 4 anéis (6)
e respetivos casquilhos de bronze (7). Para garantir que os anéis (6) não rodam
no seu eixo, são utilizados dois pinos cilíndricos (12) para conetar cada par de
anéis adjacente.
O corpo central (5), em alumínio e obtido por fundição em coquilha, é fechado
por duas tampas (2) e (8) , utilizando 2 pinos cilíndricos (4) para guiamento e 4
parafusos CHC M10 (15) para aperto de todo o conjunto.
Para garantir a estaquicidade entre o veio mandante (11) e a tampa (8) existe
um vedante de veio (9). Por sua vez, a vedação entre cada uma das tampa e o
corpo central (5) é garantida pelo recurso a dois vedantes toroidais (O'ring) (3).
O veio mandante possui uma chaveta (10) para permitir a sua ligação ao orgão
motor ( não representado).
Represente o desenho de definição do corpo central (5), atendendo a:
a) um paralelismo fino entre os eixos das caixas de alojamento dos anéis (6);
b) um ajustamento ligeiramente preso na montagem dos anéis (6) dentro do
corpo central (5);
c) uma planeza fina das faces de encosto do corpo central (5) com as tampas
(2) e (8) ;
escala
1:1
UNIVERSIDADE DE AVEIRO
desenho de engenharia mecânica
desenho de definição
Bomba de engrenagem
DEPARTAMENTO ENGENHARIA MECÂNICA
gerais
tolerâncias
A3
5
homologou
projectou
desenhou
verificou
Nov2019
data
Nov2019
Nov2019
6
ín
d
ic
e
nome
D
B
A
C
3 4 5 61 2
B
A
D
C
3 41 2
2
pino cilíndrico Ø4m6x8
1
1 tampa cega 2
2 3
2
roda dentada (m=2.75, Z=11)
4
1 corpo central 5
4 anel de apoio 6
4 casquilho cilíndrico Ø18xØ20 7
1 tampa de entrada 8
1 9
1 chaveta fina A 6x4x20 10
DESIGNAÇÃO
ISO 2491
junta toroidal
NBR
alumínio
bronze
aço
NBR
alumínio
ISO 6194-1
Des Nº6
Des Nº5
Des Nº4
ISO 15
ISO 2338
ISO 0000
Des Nº2
Des Nº1
1 11veio mandante açoDes Nº7
Qtd. NORMA/DES. MATERIAL REF.
St
OBS.
St
aço
1 veio mandado 13
2 casquilho G3/4" 14AISI 316
aço
ISO 4144
Des Nº8
2 pino cilíndrico Ø2m6x10 ISO 2338 St 12
alumínio
15A2-70ISO 4762parafuso CHC M10x804
d) uma perpendicularidade fina entre ambos os eixos das caixas de alojamento dos anéis (6) e a face de
encosto da tampa (8);
e) uma localização média dos furos de alojamento dos 4 parafusos de montagem (15) relativamente ao
eixo do veio mandante (11) e a face de encosto da tampa (8);
f) uma localização fina dos dois furos de alojamento dos pinos de guiamento (4) usando o mesmo
referencial da alínea anterior;
g) um paralelismo médio das faces do fundo do rasgo que aloja os vedantes (3);
h) na cotagem funcional dos furos de alojamento dos pinos (4) considere que são fixos ao corpo central;
i) sabendo que a peça é obtida por fundição em coquilha indique os requisitos de condição de superfície
compatíveis com as tolerâncias dimensionais e geométricas indicadas;
j) estabeleça o princípio da independência e a aplicação de tolerâncias gerais de qualidade média.
vedante de veio 18 x 30 x 7 CRW1 V
