Universidade Federal de Campina Grande - UFCG
Unidade Acadêmica de Física - UAF
Disciplina: Lab. Ótica, Eletricidade e Magnetismo
Professor: Marcos Gama
 Data: 22/ 07/ 2022 Período: 2021.2 Turma: 10
Aluno(a):______________________________________________ Mat._______________
Curso: Engenharia Elétrica
Atenção: A interpretação do texto faz parte da prova

2ª PROVA

1. a) Esboce os esquemas das montagens a montante e jusante. Explique as diferenças entre elas.
b) Sabendo as resistências internas do amperímetro e do voltímetro, RA = 100 Ω e RV = 500 kΩ,
respectivamente, qual a montagem mais indicada para traçar a curva característica (V-I) de um
resistor com resistência R = 200 Ω. Por quê?

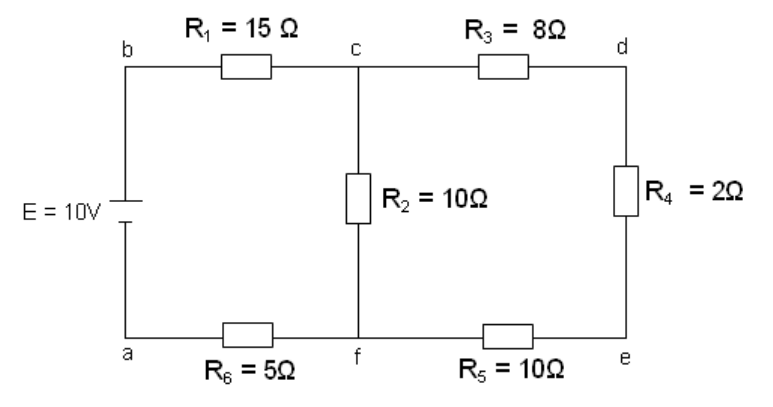

2. Dado o circuito abaixo, utilizando as Leis de Kirchhoff, determine:
a) as correntes I1, I2 e I3 em cada ramo;
b) a potencial fornecida pela fonte;
c) a potência dissipada pelo resistor de 2Ω;
d) verificar lei dos nós para o nó (c) e verificar a lei das malhas para malha (abcfa).






 .
 ;


3. Um técnico de laboratório encontra (na bancada de trabalho de um colega) um sinal elétrico
vindo de uma caixa preta conectada a um osciloscópio. Na tela do osciloscópio podia ser
visualizado, como ilustrado na figura 3, o seguinte sinal:

Fig. 3
Porém, os indicativos dos calibres Volt/div e Tempo/div do osciloscópio estavam apagados. Havia
apenas um display na fonte do sinal elétrico indicando 500 Hz, sugerindo que essa é a frequência do
sinal observado. Então, o técnico conectou a saída da fonte do sinal elétrico em um voltímetro no
modo AC, que leu 2,5√2 V (lembre que o valor medido no voltímetro é o valor médio quadrático VRMS
do sinal observado). Com base nestes dados, responda:
a) Qual o calibre Volt/div selecionado no osciloscópio?
b) Qual o calibre Tempo/div selecionado no osciloscópio?
c) Escreva a função V(t)=Vp sen(wt) para o sinal observado.


4. Em um experimento de carregamento de capacitor em um circuito RC série, semelhante ao que
fizemos no laboratório, a seguinte tabela foi obtida:
t(s) 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
I(μA) 44,0 40,0 37,0 34,0 31,0 28,0 25,5 23,0 21,5 20,0 18,0 16,5 15,
5
14,
5
13,
0

Responda:
a) Faça o gráfico em papel monolog da corrente em função do tempo, contendo seu nome, título
do gráfico, eixos e grandezas e os pontos P1 e P2 selecionados para calcular a inclinação da
reta.
b) Sabendo que o valor da resistência do circuito RC é 100 kΩ, obtenha através do gráfico o valor
da capacitância C do capacitor.
c) Ainda segundo o gráfico, determine o valor da força eletromotriz da fonte usada no circuito
para carregar o capacitor?


5. O circuito abaixo representa uma fonte de tensão continua, com resistência interna R i e de E =
6V. A fonte alimenta uma carga de resistiva de RL = 1Ω, com tensão de 4V indicada pelo
Voltímetro V.
a) Qual o valor da resistência ri em ohms?
b) Qual a potência nominal da fonte indicada no circuito?
c) Qual a potencia fornecida ao resistor RL indicado no circuito?
d) Qual a potência dissipada pela própria fonte indicada no circuito?


6. Para o circuito elétrico abaixo, Determine:
a) Qual a resistência equivalente do circuito?
b) Qual a corrente no resistor de 4Ω?
c) Qual a tensão no resistor de 3Ω?
d) Qual potencia dissipada pelo resistor equivalente e como calcular?
