Avaliação Final (Discursiva) - Individual (Cod.:769422) Desenho Técnico Mecânico (EMC102)
Prova 52905488
Período para responder 25/08/2022 - 09/09/2022
Parte superior do formulário

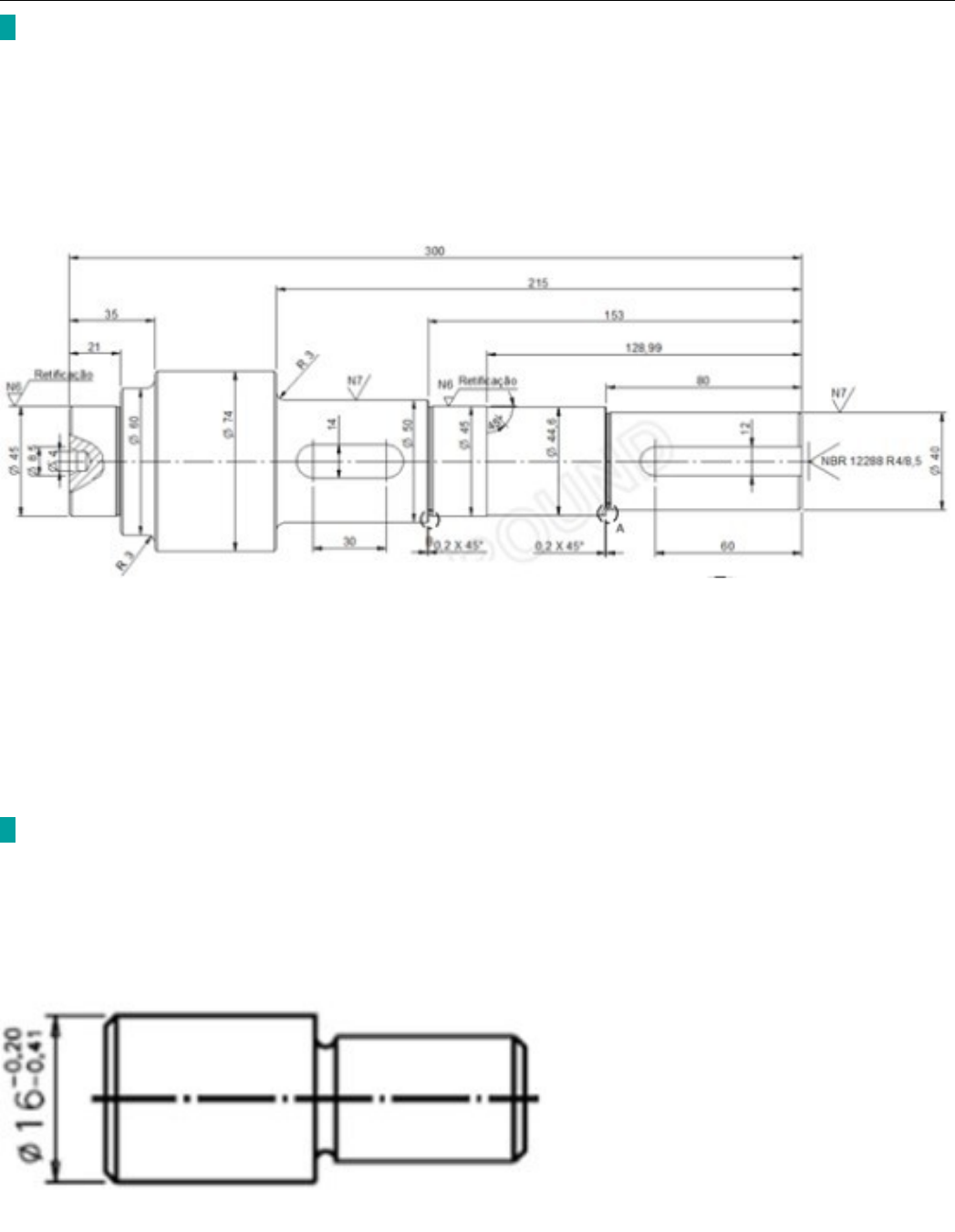

1Existe mais de uma maneira de posicionar as cotas no desenho de uma peça. Na maioria das vezes, nem todos os comprimentos da peça recebem cota, pois é possível calcular alguns comprimentos a partir dos outros. Escolher quais comprimentos mostrar pode tornar a leitura e uso do desenho mais difícil ou mais fácil, dependendo do contexto. A figura em anexo representa o desenho técnico de um eixo que será produzido através de processos de usinagem. Indique se as cotas estão apropriadas para a usinagem do eixo e justifique sua resposta. FONTE DA IMAGEM: https://edisciplinas.usp.br/pluginfile.php/3072842/mod_resource/content/0/DTMI_aula09_comp_transmissao-1.pdf. Acesso em: 14 jun. 2019.
As cotas estão apropriadas sim pois foram indicadas medidas em uma das pontas e a partir delas o torneio consegue fazer seu trabalho e calcular as demais medidas quando necessário.
2A peça a seguir é um eixo que será ajustado a um furo compatível. Para este propósito, o diâmetro do eixo foi especificado com tolerâncias específicas para a sua construção. Determine os limites superior e inferior do diâmetro indicados na peça. FONTE DA IMAGEM: https://www.etecfernandoprestes.com.br/Uploads/Files/Courses/16/Downloads/752-Tolerancia%20Dimensional%20Exercicios.pdf. Acesso em: 31 maio 2019.Parte inferior do formulário
Limite superior: 16 – 0,2 = 15,8 mm.
Limite inferior: 16 – 0,41 = 15,59 mm.
