Exercícios – Instalações elétricas

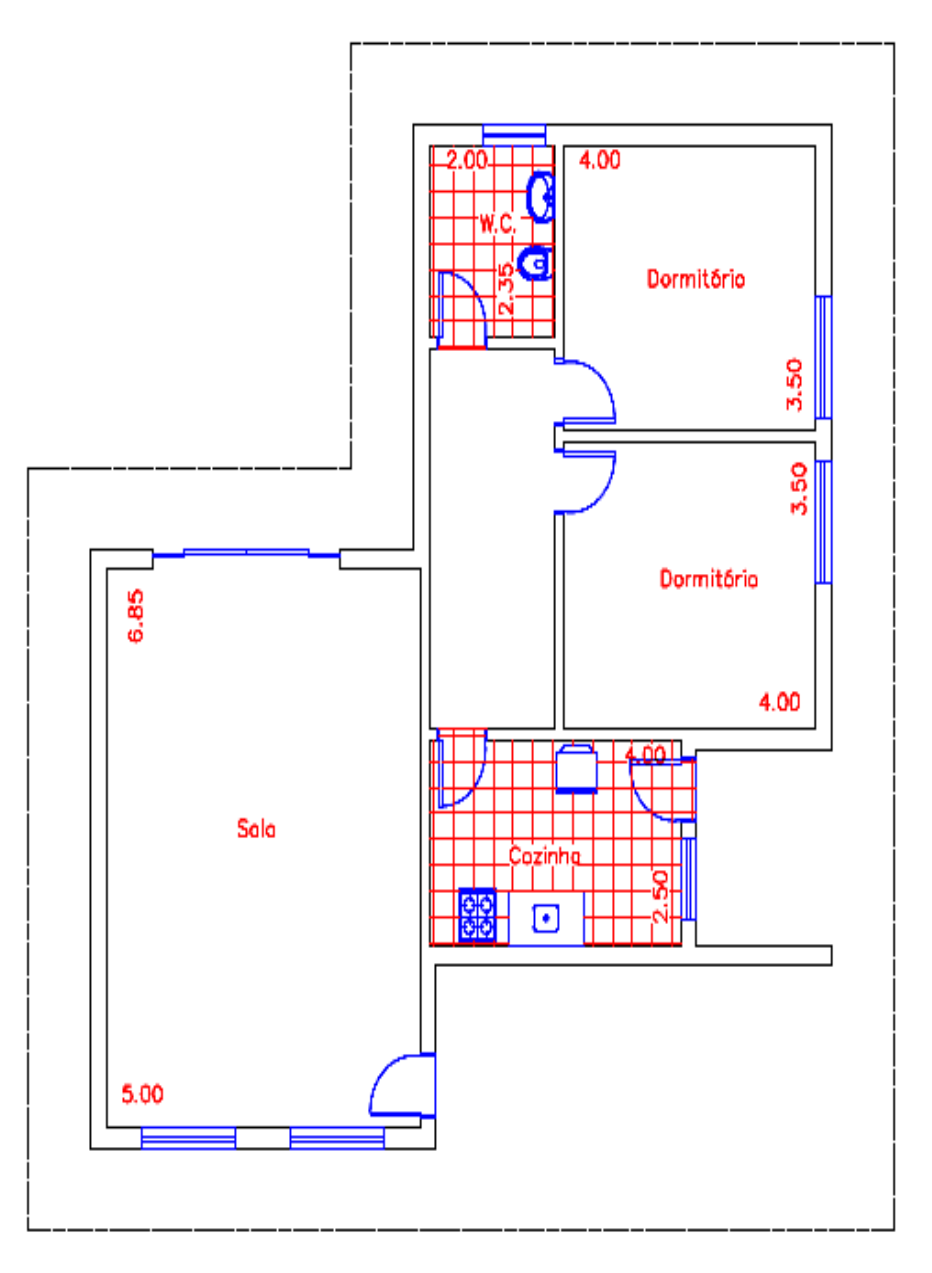

1. Dimensione, pelo critério da capacidade de corrente do condutor, os condutores que alimentam a
casa com arquitetura representação na planta abaixo. O hall de circulação tem dimensão 4,5 x 2,0
m2. Considere a existência de um condicionador de ar de 1200 w em cada quarto. Considere a
existência de um chuveiro elétrico com potência de 3500 w. Considere modo de instalar B.







2. A residência apresentada na planta do exercício anterior terá um circuito de iluminação e dois
circuitos de tomadas de uso geral. Considerando essas informações responda aos itens abaixo

• Numero de circuitos da residência
• Potencia do circuito de iluminação
• Potencia dos circuitos de tomadas de uso geral

Dimensione os circuitos pelos métodos da seção mínima e capacidade de condução do condutor.
Considere que do quadro de distribuição partem dois eletrodutos com três circuitos em cada.

3. Verifique se as seções dimensionadas na questão anterior se alteram quando se dimensiona os
circuitos da residência pelos métodos de queda de tensão e coordenação com os elementos de
proteção (disjuntores). Considere o valor limite de queda de tensão igual a 2% para todos os
circuitos terminais e as informações abaixo.
• Distancia de chuveiro ao QD = 12 metros
• Esquema de distribuição (verifique apenas o circuito de iluminação):







 5



 3



 4







 3
 QD


 4




4. Apresente os esquemas gráficos para o que é solicitado abaixo

• Duas lâmpadas em um cômodo (sala) controladas de forma independentes por
interruptores localizados nas portas de entrada e saída do cômodo
• Uma lâmpada controlada por três pontos situados em posições diferentes em um cômodo.
• Duas lâmpadas controladas de forma distinta em um ponto na entrada do cômodo.
Faça o esboço do cômodo e a representação solicitada.



5. Tem-se em uma instalação comercial, num ambiente de temperatura 30⁰ C, um circuito bifásico
de iluminação com 20 lâmpadas de 100W. O circuito ao qual estas lâmpadas pertencem parte do
quadro de distribuição embutido em parede com quatro outros circuitos no mesmo eletroduto.
Considerando-se as informações fornecidas, determine o valor da corrente de projeto corrigida
do circuito

6. Em uma residência tem-se uma potencia instalada com valor igual a 14 kw. O quadro de
medição encontra-se a uma distancia igual a 8 metros do quadro de distribuição. Dimensione o
circuito de alimentação do QD considerando os critérios de dimensionamento por capacidade de
condução, seção mínima e proteção por disjuntores (escala de 10 A a 100 A com valores a cada
10 A).

7. Tem-se um eletroduto conduzindo a partir do quadro de distribuição 1 circuito de iluminação
(127 v) com potência igual a 1200 w, 2 circuitos de tomadas de uso geral (127 v) ambos com
potência igual a 2200 w e 1 circuito de chuveiro (220 v) com potência igual a 4800 w. Diante do
exposto dimensione o referido eletroduto.

8. Na alimentação de um quadro de distribuição de uma residência com potencia instalada com
valor igual a 6 kw, utilizou-se condutor de 6 mm2. O quadro de medição encontra-se a 10 metros
do quadro de distribuição. Determine qual a potência extra pode ser considerada nesta
edificação. Considere a tabela de alimentação da Coelba.














Diametro
nominal do
eletroduto
mm
Ocupação
máxima 40
% da área
mm2
16 53
20 90
25 152
31 246
41 430
47 567
59 932
75 1525

Seção
mm2
A total
mm2
1,5 7,1
2,5 10,7
4 13,8
6 18,1
10 27,1
