SANEAMENTO - 2022.2 / PRÁTICA 3

REDE RAMIFICADA

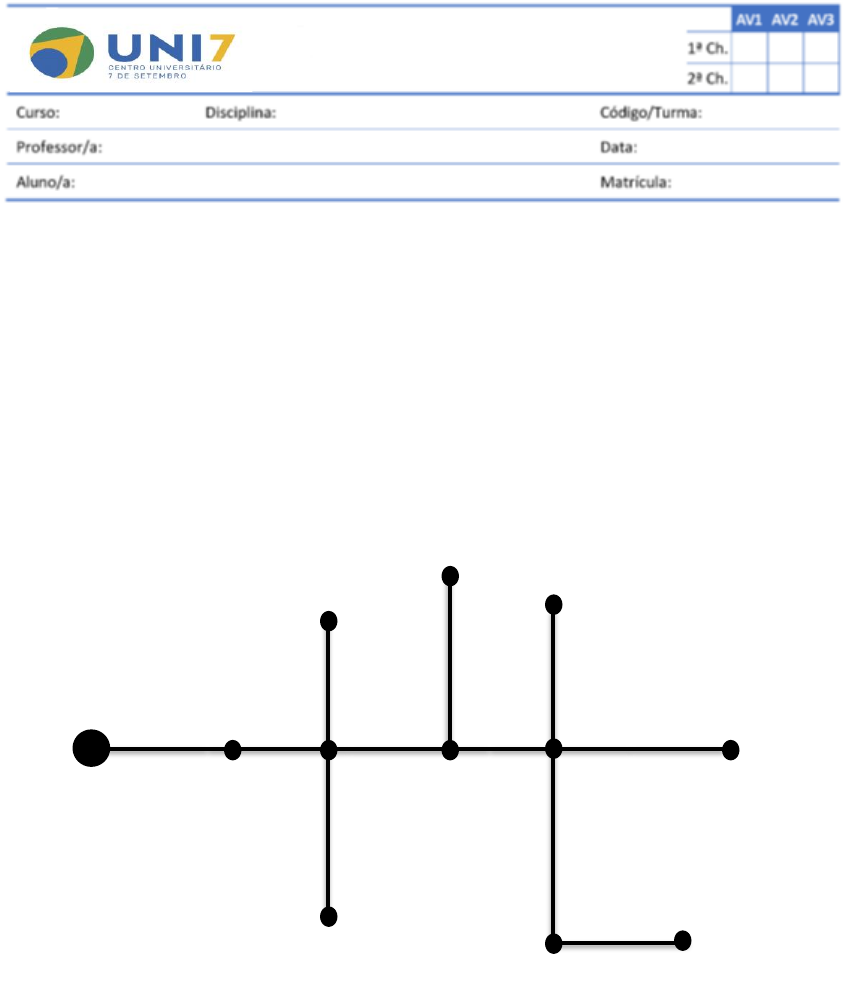

Dimensionar a rede de distribuição ramificada destinada a um condomínio fechado
constituído de prédios pequenos de apartamento, cujo arruamento, que se inicia no
ponto 11, está representado na figura abaixo, sendo dados: população de projeto = 800
hab; consumo per capita médio macromedido = 200 L/hab.dia; K1 = 1,2 e K2 = 1,5; NA
máximo do reservatório = 466,9 m; NA mínimo do reservatório = 463,4 m.











11
7
6 10
1
5
2
4
3
8
9


Dimensionamento dos trechos
- colunas (4) e (5): valores correspondem ao produto do respectivo
comprimento de tubulação pelo valor da vazão específica por metro de
tubulação (qm);
- coluna (6): valor da col. (4) + metade do valor da col. (5);
- coluna (7): definido pela Tabela 14.4 para a vazão dada na col. (6);
- coluna ( 8 ) : calculada pela equação
- coluna (10): calculada pela Fórmula de Hazen-Williams e C = 130;
- coluna (9): preenchida de trás para frente, começando com o valor do
nível de água (NA) mínimo do reservatório de distribuição, na linha 11-R;
a partir daí, os valores são tirados da col. (11), pois a pressão de montante
de um trecho é a pressão de jusante do trecho imediatamente anterior,
conforme sequência indicada na planta da rede;
- coluna (11): igual ao valor da col. (9) menos valor da col. (10);
- colunas (12) e (13): valores tirados da planta topográfica;
- coluna (14): igual ao valor da col. (11) menos valor da col. (12);
- coluna (15): igual ao valor da col. (9) menos valor da col. (13).
