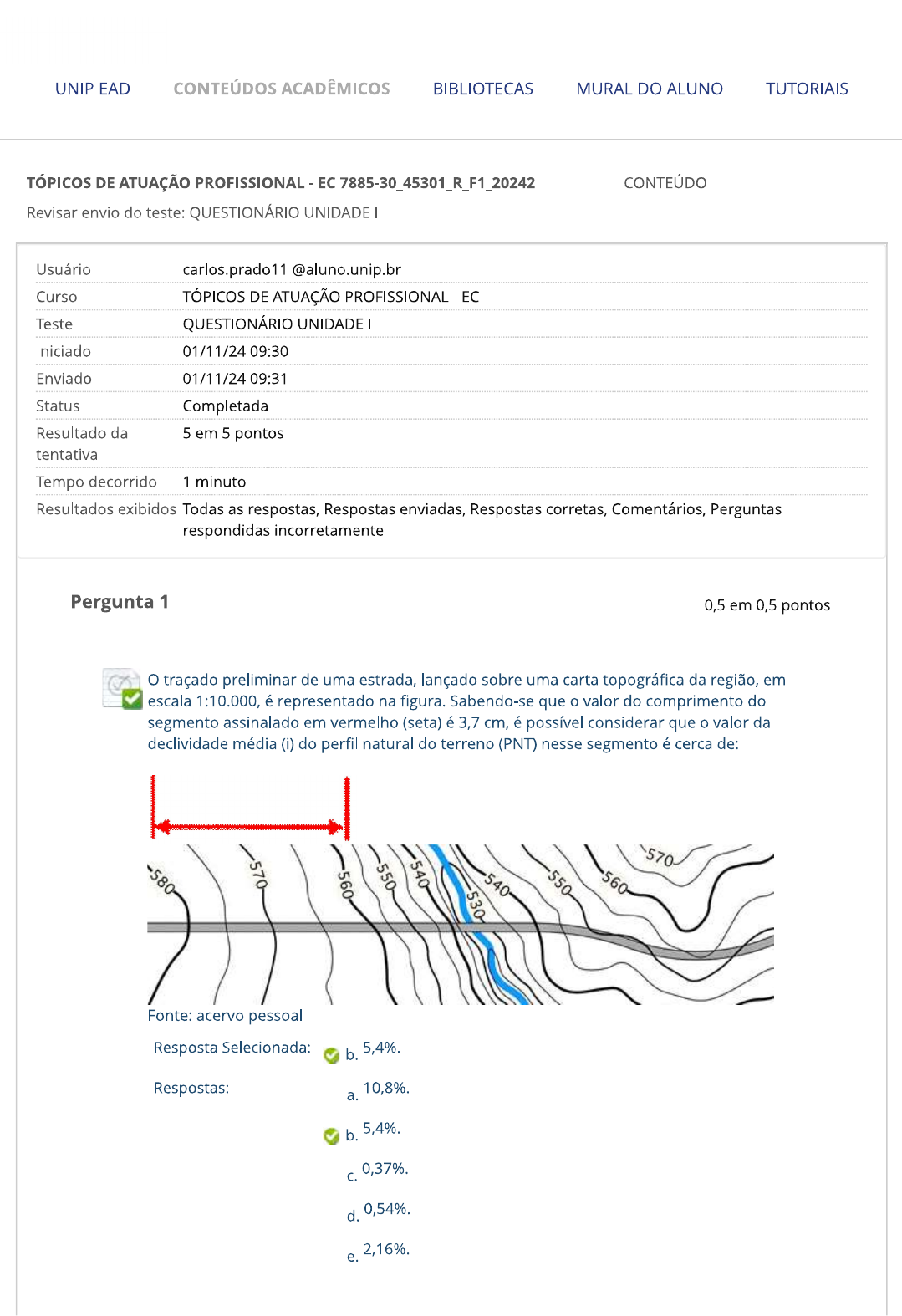

UNIP EAD CONTEÚDOS ACADÊMICOS BIBLIOTECAS MURAL DO ALUNO TUTORIAIS TÓPICOS DE ATUAÇÃO PROFISSIONAL EC CONTEÚDO Revisar envio do teste: QUESTIONÁRIO UNIDADE Usuário carlos.prado11 @aluno.unip.br Curso TÓPICOS DE ATUAÇÃO PROFISSIONAL EC Teste QUESTIONÁRIO UNIDADE Iniciado 01/11/24 09:30 Enviado 01/11/24 09:31 Status Completada Resultado da 5 em 5 pontos tentativa Tempo decorrido 1 minuto Resultados exibidos Todas as respostas, Respostas enviadas, Respostas corretas, Comentários, Perguntas respondidas incorretamente Pergunta 1 0,5 em 0,5 pontos traçado preliminar de uma estrada, lançado sobre uma carta topográfica da região, em escala 1:10.000, é representado na figura. Sabendo-se que o valor do comprimento do segmento assinalado em vermelho (seta) é 3,7 cm, é possível considerar que valor da declividade média (i) do perfil natural do terreno (PNT) nesse segmento é cerca de: 540 Fonte: acervo pessoal Resposta Selecionada: b. 5,4%. Respostas: 10,8%. a. b. 5,4%. 0,37%. C. d. 0,54%. 2,16%. e.Comentário da Resposta: B resposta: Comentário: a escala 1:10.000 significa que cada unidade medida na planta equivale a 10.000 unidades na realidade. Sendo assim, valor (L) do segmento real pode ser obtido por regra de três simples. L 10.000 7cm 10.000 L = 370m Observando as curvas de nível na figura, verifica-se que segmento (L) inicia na cota 580,00 m e termina na cota 560,00 m, indicando uma diferença de altitude 20 m. Com esses valores, é possível determinar valor da declividade (i): 20m 5,4 0,054 5,4% L 370m 370m 100 Pergunta 2 0,5 em 0,5 pontos Um prédio de apartamentos residenciais, que será construído no terreno cujo levantamento topográfico é representado na figura, terá 2 andares abaixo do piso térreo, destinado a garagens, cada um com 3,00 m de altura, de piso a piso. Sabendo-se que o piso do pavimento térreo se situará 1,00 m acima da referência de nível (RN), avalie as afirmativas a seguir. RN=100,00 36,00 99,00 98,00 97,00 Rua 58,00 Fonte: acervo pessoal I Considerando um corte transversal à direção da rua, passando pelo centro do terreno, é possível estimar que a inclinação do perfil natural desse lote equivale a cerca de 3,4%. II Considerando que haverá apenas recuo frontal, sem nenhuma edificação correspondente a uma faixa paralela ao alinhamento do passeio público, com 5,00 m de largura e paredes de contenção com espessura de 30 cm, é possível estimar que os andares de garagens disporão de uma área útil de cerca de 1.855 m². II É possível prever que a parede de contenção para terreno do vizinho de fundos do lote terá, aproximadamente, uma altura entre 2,00 m e 2,20 m. É correto 0 que se afirma em: Resposta Selecionada: d. e III.Respostas: a. I, e III. b. e II. le III. d. e III. e. Apenas III. Comentário Resposta: D da resposta: Comentário: Afirmativa I: incorreta. Traçando um corte transversal à direção da rua, passando pelo centro do terreno e observando as distâncias entre as curvas de nível, é possível estimar que a cota de nível do perfil natural do terreno (PNT), junto ao passeio público, é cerca de 100,10 m e que, junto à divisa de fundos, é cerca de 96,90 m. Como a extensão horizontal da frente aos fundos do lote é de 58,00 m, a sua inclinação será, aproximadamente, - 3,20m 5,5 5,5% L 58,00m 100 Afirmativa II: correta. Subtraindo recuo frontal, em que não pode haver edificação, a área de terreno que será ocupada pelos andares de garagem equivale a um retângulo com dimensões de 53,00 m por 36,00 m. Subtraindo a espessura de 0,30 m das 4 paredes de contenção, que serão necessárias, valor da área útil disponível será: A (53,00 m 0,60 m) (36,00 m 0,60 m) 1.854,96 m Afirmativa III: correta. A cota de nível do pavimento térreo será 101,00 m. Como a altura de cada andar de garagem será de 3,00 m, de piso a piso, a cota de nível do piso do andar mais baixo será 95,00 m. Considerando que o perfil natural do terreno (PNT) na divisa de fundos se situa, aproximadamente, entre as cotas de nível 97,00 m e 97,20 m, a altura da parede de contenção, nessa linha, deverá ter altura entre 2,00 m Pergunta 3 0,5 em 0,5 pontos Considerando que nível do piso do pavimento térreo de uma agência bancária situa-se 56 cm acima do nível do passeio público, é possível estimar que comprimento mínimo de uma rampa acessível, isto é, com declividade máxima de 8,33%, será cerca de: Resposta Selecionada: 6,73 m. C. Respostas: 10,2 m. a. b. 8,33 m. 6,73 m. C. d. 5,67 m.e. 4,17 m. Comentário da Resposta: resposta: Comentário: comprimento mínimo pode ser obtido por regra de 3 simples, a partir do valor da declividade máxima, ou seja: 8,33cm 56cm 56cm 100 8,33% 100cm L Pergunta 4 0,5 em 0,5 pontos levantamento das ordenadas do Diagrama de Brückner, que representa a soma algébrica dos volumes acumulados de corte e de aterro necessários para a terraplenagem de certo trecho de uma estrada, é apresentado na planilha a seguir: Estaca Brückner (m³) Estaca Brückner (m³) 0 + 0,00 0 - 180 720 390 2 + 0,00 1.280 600 3 + 0,00 2.450 14 + 0,00 - 1.340 3.160 15 + 0,00 - 1.960 4.230 2.580 4.080 - 1.990 7 + 0,00 3.560 - 1.030 2.270 510 9 + 0,00 1.390 20 + 0,00 80 450 21 + 0,00 120 Sabendo-se que eixo dessa estrada foi demarcado com estacas a cada 20 m e lembrando que os volumes de corte recebem sinal positivo e os volumes de aterro recebem sinal negativo, avalie as afirmativas a seguir: Entre a estaca 0 e a estaca 5, terreno natural será escavado. Entre a estaca 11 e a estaca 20, a terraplenagem requer aterro sobre terreno natural. III Nesse trecho, volume de corte é compensado pelo volume de aterro entre a estaca 0 e, mais ou menos, a estaca 20 + 8,00. É correto que se afirma em: Resposta Selecionada: C. e III. Respostas: a. I, e III. b. e II. C. le III. d. e III. e. Apenas III. Comentário da resposta: Comentário: Afirmativa I: correta. Como as ordenadas do Diagrama de Brückner representam a soma algébrica dos volumes a movimentar e os volumes de corte recebem sinal positivo, asordenadas terão valor crescente, enquanto os volumes entre estacas forem de corte do terreno natural, como é caso entre as estacas 0 e 5. Afirmativa II: incorreta. Entre as estacas 11 e 16, os valores negativos das ordenadas do Brückner são cada vez menores, indicando acréscimos de volumes de aterro. A partir da estaca 16, valor da soma algébrica passa a aumentar, de 2.580 para 1.990 depois para 1.030 indicando um segmento em que haverá corte novamente. Afirmativa III: correta. valor da ordenada do Diagrama de Brückner deve chegar a 0 entre as estacas 20 e 21, um pouco mais próximo da estaca 20, indicando todo um segmento em que a soma de valores positivos e negativos se compensam. Como a distância entre estacas é de 20 razoável admitir que essa compensação ocorrerá, mais ou menos, 8 m após a estaca 20. Pergunta 5 0,5 em 0,5 pontos As figuras representam esquematicamente as seções transversais de 2 estacas consecutivas, demarcadas a cada 20 m, e o prismoide formado entre elas, de um aterro para a construção de uma rampa de acesso a uma ponte. a, a₂ h, h₂ b, b₂ A2 A, L Fonte: acervo pessoal Sabendo-se que os valores representados são a1 = a2 14,00 m, h1 = 9,60 m, h2 = 8,40 m, b1 = 28,40 m e b2 = 26,60 m, é possível avaliar que volume de aterro entre essas estacas será cerca de: Resposta Selecionada: 3.750 m3. e. Respostas: 205 m3. a. b. 375 m3. 750 m3. d. 1.500 m3. 3.750 m3. e.Comentário Resposta: E da resposta: Comentário: valor do volume do prismoide formado entre 2 estacas consecutivas equivale ao valor da média aritmética das áreas das seções nas estacas, multiplicado pelo valor da distância entre essas estacas. Cada seção é representada por um trapézio, cuja área equivale ao valor da média dos lados paralelos, multiplicado pelo valor da distância entre eles. Assim, valor da área da seção 1 será: 2 2 valor da área da seção 2 será: = Como as estacas foram demarcadas a cada 20 m, valor do volume entre essas será cerca de: = L 3.750m³ 2 2 Pergunta 6 0,5 em 0,5 pontos As figuras representam esquematicamente prismoide formado entre as seções transversais de 2 estacas consecutivas de um trecho de certa rodovia, demarcadas a cada 20 m, e desenho genérico dessas seções, utilizado para cálculo do volume dos prismoides, visando a determinar as ordenadas de um Diagrama de Brückner para a terraplenagem. PNT PNT S1 2 3 2 b, b, 3 V h, Fonte: acervo pessoal Suponha que a seção média entre as seções e S₂ de duas estacas apresente os valores h1 14,00 m, = 16,00 m, h3 = 7,80 m, b1 17,50 m e b₂ Com base nessas informações, avalie as afirmativas a seguir: valor da área do triângulo que deve ser escavado no perfil natural do terreno paraformar talude à esquerda do leito da pista será cerca de 122,50 m². valor da área do trapézio que deve ser escavado no perfil natural do terreno para construir leito da pista será cerca de 250 m². III valor do volume do prismoide formado entre tais estacas será cerca de 8.535 É correto que se afirma em: Resposta Selecionada: I, e III. a. Respostas: a. I, e III. b. e II. III. d. e III. e. Apenas III. Comentário da Resposta: A resposta: Comentário: Afirmativa I: correta. Tomando-se b1 17,50 m como a base do referido triângulo e h1 14,00 m como a sua altura, valor da sua área (Ate) será: Afirmativa II: correta. Tomando-se b1 17,50 m e = 13,80 m como a bases, ou lados paralelos, do referido trapézio e h₂ = 16,00 m como sua altura, o valor da sua área (Atrap) será: 2 2 16,00m 250m² Afirmativa III: correta. valor do volume do prismoide pode ser obtido multiplicando-se valor da área da seção média entre as estacas pelo valor da distância entre elas. Então, é preciso calcular também o valor da área do triângulo a ser escavado no perfil natural do terreno para formar talude à direita do leito da pista. Tomando 13,80 m como a base do referido triângulo e h3 = 7,80 m como a sua altura, valor da sua área (Atd) será: valor da área de seção média (Asm) será: + + = + + = valor do volume do prismoide será: 8.535m² Pergunta 7 0,5 em 0,5 pontosA figura representa esquematicamente levantamento planialtimétrico de um terreno, que será aterrado e nivelado na cota de nível 100,20 m, bem como a seção transversal do muro de contenção que será construído junto à sua divisa de fundos. 100,20 30 RN=100,00 36,00 99,00 98,00 97,00 Eas Rua 40 96,80 58,00 b Fonte: acervo pessoal Com base na figura, sabendo-se que esse aterro será compactado para atingir um valor de peso específico Y 17,5 e que a largura da base da estrutura de contenção será b = 1,80 m, é possível estimar que valor do peso do volume de aterro atuando diretamente sobre a base da contenção será cerca de: Resposta Selecionada: 2.835 kN. a. Respostas: 2.835 kN. a. b. 79 kN. C. 394 kN. d. 1.587 kN. e. 94,5 kN. Comentário da Resposta: A resposta: Comentário: valor do volume do aterro sobre a base da contenção será igual ao valor da largura dessa base menos a espessura do paramento vertical, multiplicado pela altura desse paramento e pelo valor da extensão dessa divisa: 96,80m 36,00m 3,00 20,00m valor do peso desse volume de terra será equivalente ao valor do volume multiplicado pelo valor do seu peso específico: Pergunta 8 0,5 em 0,5 pontos A figura representa esquematicamente levantamento planialtimétrico de um terreno, que será aterrado e nivelado na cota de nível 100,20 m, bem como a seção transversal do muro de contenção que será construído junto à sua divisa de fundos. valor de peso específicodesse aterro será Y = 18,0 100,20 30 RN=100,00 36,00 99,00 98,00 97,00 Eas Rua 96,80 40 b Fonte: acervo pessoal valor da pressão horizontal que solo exerce num ponto qualquer do paramento vertical da contenção equivale ao valor do seu peso específico multiplicado pelo valor da profundidade do ponto no aterro e também multiplicado pelo valor de um coeficiente de empuxo ativo, que depende do solo que constitui aterro. valor do empuxo ativo do solo sobre paramento vertical da contenção equivale ao valor da área do diagrama das pressões horizontais do solo sobre esse paramento. Com base na figura e admitindo um coeficiente de empuxo ativo ka possível determinar que os valores da pressão máxima e do respectivo empuxo ativo do aterro por metro de extensão dessa contenção serão, respectivamente: Resposta Selecionada: d. 21,6 e 32,4 kN/m. Respostas: a. 283,5 e 352 kN/m. b. 79 e 96 kN/m. 39,4 e 45,8 kN/m. d. 21,6 e 32,4 kN/m. e. 14,5 e 17,6 kN/m. Comentário da Resposta: D resposta: Comentário: valor da altura do paramento vertical da contenção, de acordo com a figura, será: valor da pressão horizontal do aterro no pé do paramento vertical, junto à base da contenção, será: valor do empuxo ativo, igual ao valor da área do diagrama de pressões, representado por um triângulo cuja base é igual a os e altura igual a h, será:Pergunta 9 0,5 em 0,5 pontos A figura representa esquematicamente levantamento planialtimétrico de um terreno, que será aterrado e nivelado na cota de nível 100,20 m, bem como a seção transversal do muro de contenção que será construído junto à sua divisa de fundos. 100,20 30 RN=100,00 36,00 99,00 98,00 97,00 Eas Rua 40 96,80 b Fonte: acervo pessoal A largura da base desse muro será b = 1,80 m e ele será de concreto armado, cujo valor do peso específico é Y = 25,0 Com base na figura é possível determinar que valor do peso desse muro, por metro de extensão ao longo da contenção, será cerca de: Resposta Selecionada: d. 40,5 kN. Respostas: 25,0 kN. a. b. 29,8 kN. 36,7 kN. d. 40,5 kN. 49,5 kN. e. Comentário da Resposta: D resposta: Comentário: tanto para cálculo do valor do volume de concreto e seu peso, quanto para cálculo do momento que contribuirá para a contenção resistir ao tombamento, é interessante dividir a figura em duas regiões, representadas na figura: 30 3,00 3,40 40 b Fonte: acervo pessoalvalor do volume da base, por metro de extensão da contenção, será: valor do peso da base, por metro de extensão da contenção, será: valor do volume do paramento vertical, por metro de extensão da contenção, será: valor do peso do paramento vertical, por metro de extensão da contenção, será: valor total do peso, base mais paramento vertical, por metro de extensão dessa contenção, será: Pergunta 10 0,5 em 0,5 pontos Grande parte dos cursos d'água, isto é, rios, ribeirões, riachos e córregos do Brasil são classificados de acordo com quadro a seguir, em relação à Demanda Bioquímica de Oxigênio DBO das suas águas. Classificação (mg/L) Muito limpo Até 1 Limpo Maior que 1 até 2 Razoável Maior que 2 até 4 Ruim Maior que 4 até 6 Péssimo Maior que 6 Fonte: acervo pessoal A DBO de uma amostra de água representa a quantidade de oxigênio que seria necessária para oxidar toda a matéria orgânica presente nessa água, por meio de decomposição anaeróbia. Essa medida é habitualmente utilizada para definir nível de qualidade dos efluentes que podem ser despejados em cada segmento de um curso d'água. rio representado na figura foi classificado como muito limpo até a seção transversal limpo entre as seções e e razoável a jusante da seção S3. pontos de lançamento de efluentes S₂ Fonte: acervo pessoal Considerando que amostras colhidas na seção S₂ apresentam concentrações de DBO daordem de 1,25 mg/L de efluente, valor da concentração do efluente despejado a jusante dessa seção deve ser de, no máximo: Resposta Selecionada: C. 750 mgDBO/m³. Respostas: a. 250 b. 500 C. 750 d. 1,00 e. 1,50 Comentário da Resposta: resposta: Comentário: entre as seções S₁ e S3, esse rio é classificado como limpo, cuja concentração máxima de DBO deve ser de 2 mg/L. Considerando que as amostras da seção S₂ já apresentam DBO de 1,25 mg/L, despejo lançado a jusante deverá ter concentração de, no máximo, 0,75 mg/L, que é igual a 750 mg/m³. Sexta-feira, 1 de Novembro de 2024 09h32min03s GMT-03:00 OK
