ETAPA 1
Posicionando pontas de provas nos bornes.
Considerando cada coluna do painel dias Blanco como uma letra (A, B, C, D e E) da direita para a esquerda e os resistores como números de 1 a 5 de baixo para cima, você irá posicionar as pontas de prova de forma que seja possível obter as medidas das propriedades elétricas desejadas.

	Resistor 4
	L (M)
	R ( Ω )
	R/L (Ω /L)

	AB4
	0,25
	1,3
	5,2

	AC4
	0,50
	2,5
	5

	AD4
	0,75
	3,7
	4,9

	AE4
	1,00
	4,8
	4,8




































* R (Ω) ± erro 0,1

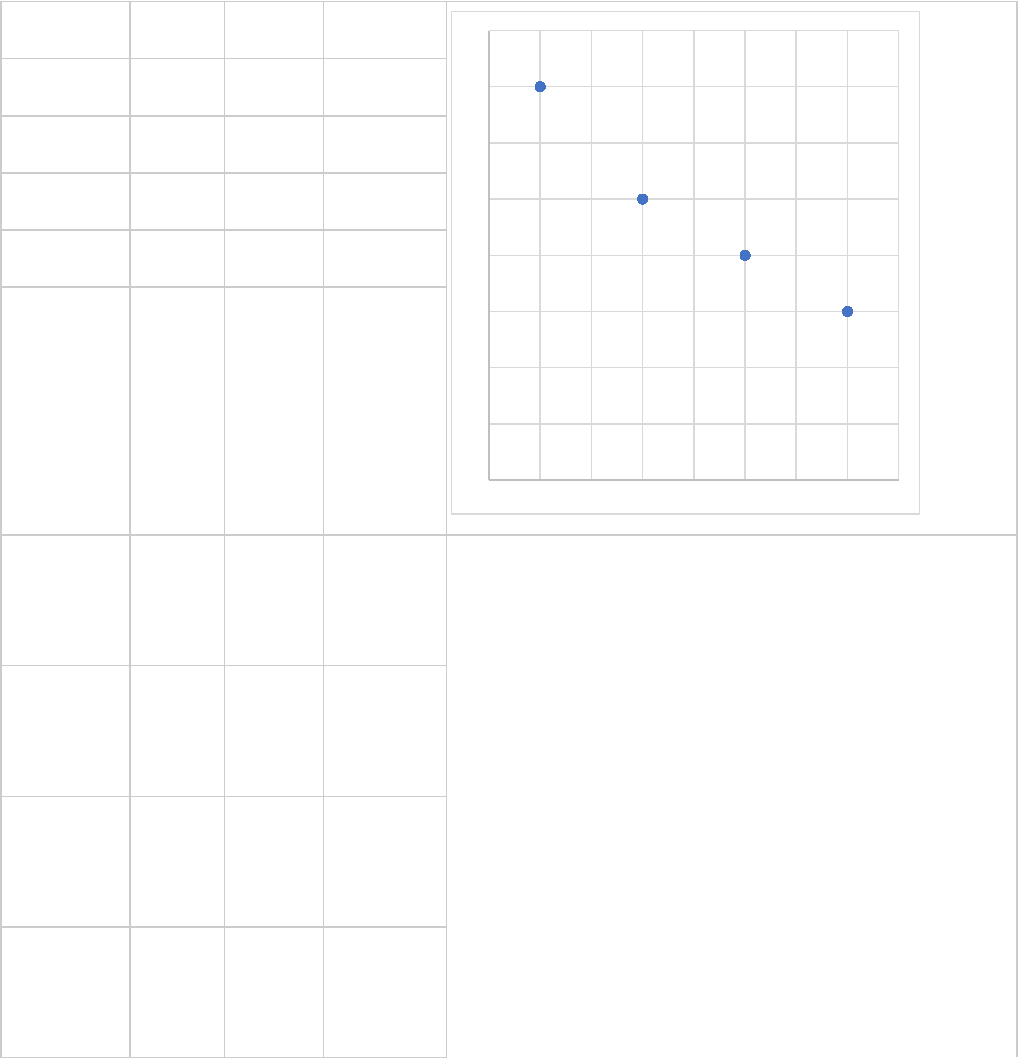

Construa o gráfico da resistência elétrica x Comprimento do resistor. O que é possível observar com relação ao comportamento da resistência elétrica? Explique.
R: a resistência elétrica aumenta conforme aumenta o comprimento do resistor


ETAPA 2
· Calcule o valor da área de cada resistor e anote na tabela.
ATENÇÃO: Os valores dos diâmetros dos respectivos resistores podem ser encontrados na janela de informações, para visualizá-la passe a seta do mouse sobre o resistor que deseja obter as informações.
· Construa o gráfico da resistência elétrica x o inverso da área de seção reta do resistor.
· Qual o comportamento da resistência elétrica?
· Com base nos seus conhecimentos, é correto afirmar que “A resistência de um condutor depende da geometria do mesmo (comprimento e área)”?
· Calcule a resistividade de cada resistor. Qual dos resistores possui maior resistividade?
Porquê? *Para o cálculo da resistividade utilize a fórmula:



	MATERIAL
	área (A)
	A (m²)
	R ( Ω )
	R.A (Ω.m²)
	Resistor 1
L= 1000 mm diâmetro = 0,64 mm
	cobre esmaltado
AWG22
	A1 = π( d2)2
 π( 6,4 x 2 10−4)2
 3.216 x 10−7 m²
	3,216 x 10−7 m²
	0,2
	6,432 x10−8
	Resistor4
L= 1000 mm diâmetro = 0,51 mm
	niquel-crom o
	A2 = π( d2)2
π( 5,1 x 2 10−4)2
2,043 x 10−7 m²
	2,043 x 10−7 m²
	5,2
	1,062 x10−6
	Resistor 3
L= 1000 mm diâmetro = 0,72 mm
	KDS
	A3 = π( d2)2
π( 7,2 x 2 10−4)2
4,072 x 10−7 m²
	4,072 x 10−7 m²
	3,4
	1,384 x10−6

· Construa o gráfico da resistência elétrica x o inverso da área de seção reta do resistor.

· Qual o comportamento da resistência elétrica?
R: os valores de cada condutor resistivo mudam de acordo com o material usado para conduzir a corrente.
· Com base nos seus conhecimentos, é correto afirmar que “A resistência de um condutor depende da geometria do mesmo (comprimento e área)”?
R: sim, a resistência depende do material. Através das medidas dos diferentes resistores observa-se que a resistividade do condutor depende do material de que ele é feito.
· Calcule a resistividade de cada resistor. Qual dos resistores possui maior resistividade? Porquê?

	MATERIAL
	A (m²)
	R ( Ω )
	R.A (Ω.m²)
	Resistor 1
	cobre esmaltado
AWG22
	3,216 x 10−7 m²
	0,2
	6,432 x10−8
	Resistor 2
	niquel-cromo
	2,043 x 10−7 m²
	5,2
	1,062 x10−6
	Resistor 3
	KDS
	4,072 x 10−7 m²
	3,4
	1,384 x10−6

R: O resistor 1 possui maior resistividade, pois quanto um material opõe-se à passagem de corrente elétrica, de forma que: quanto maior for a resistividade elétrica de um material, mais difícil será a passagem da corrente elétrica.


FASE II – A CORRENTE ELÉTRICA EM FUNÇÃO DA TENSÃO E DA RESISTÊNCIA ELÉTRICA EM UM FIO RESISTOR.
Varie a tensão de 0,5 em 0,5 até que seu valor chegue a 2,5.
* para realizar a leitura, foi altera a ponta positiva do multímetro e ajustado para leitura em 20m / 10A - ​medição de correntes acima de 200 ma
** se utilizado conforme solicitado a atividade, todas as leituras seriam zeradas (0), sem corrente elétrica.
	Resistor 2



	V (V) erro +0,05​
	I (A) erro +-0,10
	V/I (V/A)

	0,55
	0,10
	5,5

	1,05
	0,20
	5,25

	1,55
	0,30
	5,16

	2,05
	0,40
	5,12

	2,55
	0,50
	5,1



O que é possível observar com relação ao comportamento da corrente elétrica?
Explique.
R: A corrente é proporcional à tensão aplicada, lo quanto maior o valor da tensão, maior o valor da corrente




PASSO 2
Repetindo o experimento.
Realize as medidas para os outros resistores restantes no painel Dias Blanco.
ATENÇÃO: Para posicionar as pontas de prova nos bornes dos resistores você pode utilizar a opção de câmera “Vista superior” para melhor visualizar os bornes.

	Resistor 3



	V (V) erro +0,05​
	I (A) erro +-0,10
	V/I (V/A)

	0,55
	0,15
	3,66

	1,05
	0,30
	3,50

	1,55
	0,45
	3,44

	2,05
	0,60
	3,41

	2,55
	0,76
	3,35



	Resistor 4



	V (V) erro +0,05​
	I (A) erro +-0,10
	V/I (V/A)

	0,55
	0,08
	6,87

	1,05
	0,15
	7

	1,55
	0,23
	6,73

	2,05
	0,30
	6,83

	2,55
	0,38
	6,71




	Resistor 5



	V (V) erro +0,05​
	I (A) erro +-0,10
	V/I (V/A)

	0,55
	0,03
	18,33

	1,05
	0,06
	17,5

	1,55
	0,09
	17,22

	2,05
	0,12
	17,08

	2,55
	0,15
	17


Você conseguiu realizar as medições de corrente elétrica em todos os resistores? Caso não por quê?
R: Não, no RESISTOR​	 1 - AE1,​ não é possível realizar a leitura, quando selecionado
CONECTAR A PONTA DO SWITCH​, recebe a mensagem de ERRO:​ ESTA LIGAÇÃO CAUSARÁ CURTO CIRCUITO NA FONTE

Qual dos resistores apresentou maior valor para a corrente elétrica? Explique. R: Resistor 3 - 0,76 A e possui menor resistência elétrica

Valores Y	0;25	0;50	0;75	100	5.2	5	4.9000000000000004	4.8
