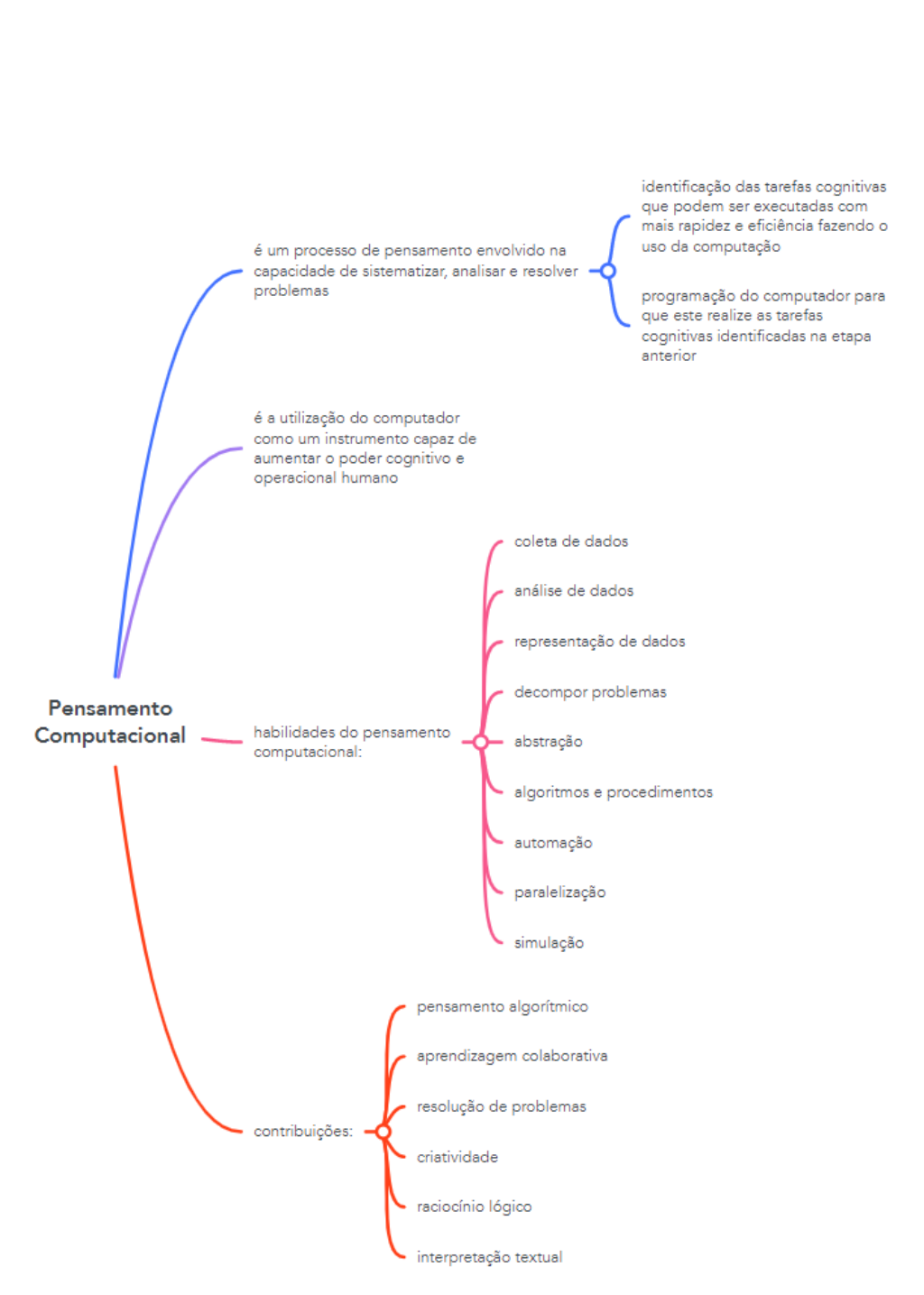

Resumo da matéria de Pensamento Computacional
com mapas mentais





































































































































































NÃO, NOT
E, AND
OU, OR
NÃO OU, NOT OR
OU EXCLUSIVO, XOR
NÃO E, NOT AND























São 8 linhas porque nesse caso são três valores de entrada (A, B e C), portanto, basta fazer a
base 2 (dois porque são 0 e 1) elevada a quantidade de entradas. Nesse caso são 2³ = 8;
Na primeira coluna da tabela (A), metade das linhas serão 0 e metade serão 1;
Na segunda coluna (B), metade da metade serão 0 e metade da metade serão 1, sempre
intercalando até o final;
Na terceira coluna (C), intercale: zero, um, zero, um, zero, um até o final;
Coluna B+C: são entradas de uma porta OU, portando, utilize a tabela verdade da porta OU para
comparar a combinação de 0 e 1 das colunas B e C;
Coluna A(B+C): É a saída de uma porta E, portanto, utilize a tabela verdade da porta E para
comparar a combinação de 0 e 1 das colunas A e B+C;

.
8
 li
n
h
as

+

































OU EXCLUSIVO, XOR
E, AND
⊕
.
1+1 = 10 em binário, por isso vai-um




































































BUSCA SEQUENCIAL
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
14 21 5 45 12 3 86 98 46 53 24 2 1 15 90 47



Se o item procurado for o 86, o programa começará a pesquisa no início da lista até encontrar
o item localizado no índice 7. Se o item procurado fosse o 23, ele percorreria a lista até o
último item e encerraria a busca, pois, não o teria encontrado.
CUSTO COMPUTACIONAL O(n): Onde custo computacional é o tempo que se leva no pior caso.
Função linear.
O = custo
n = quantidade de elementos da lista



















ÍNDICE
LISTA
Chave = item procurado
FLUXOGRAMA PERCORRER UMA LISTA
FLUXOGRAMA BUSCA SEQUENCIAL
Início


BUSCA BINÁRIA

Perguntas a se fazer: A chave é o meio? A chave é < ou > que o meio?

Meio = n + 1 / 2=
 9 + 1 / 2 =
 10 / 2 = 5, sendo assim, o meio será o índice 5
1 2 3 4 5 6 7 8 9
0 4 7 10 14 23 45 47 53




Se a chave for 47
Sabendo que o meio é 14, e que esta é uma lista ordenada, logicamente o número 47 estará
na segunda metade da lista, pois ele é > que o meio. Portanto, incluindo o meio, a primeira
metade da lista é excluída
1 2 3 4 5 6 7 8 9
0 4 7 10 14 23 45 47 53



Então, se inicia uma nova pesquisa na segunda metade. Sendo assim, encontraremos um novo
meio e repetiremos as perguntas acima até encontrar a chave e se encerrar a busca.
Meio = n + 1 / 2=
 4 + 1 / 2 =
 5 / 2 = 2,5 (pode-se arredondar tanto para mais quanto para menos) nesse caso,
vamos arredondar para 3, que será o índice 8.
1 2 3 4 5 6 7 8 9
0 4 7 10 14 23 45 47 53



Nesse exemplo a busca se encerra, pois a chave foi encontrada, ela é igual ao meio!
ÍNDICE
LISTA
Direito (dir) Esquerdo (esq)
Meio
Chave = item procurado
Direito (dir) Esquerdo (esq)
Meio
ÍNDICE
LISTA
ÍNDICE
LISTA
Direito (dir) Esquerdo (esq)
Meio


CUSTO COMPUTACIONAL O(log n): Onde custo computacional é o tempo que se leva no pior
caso. Função logarítmica.












Sobre os fluxogramas
Existem símbolos normatizados para se elaborar os fluxogramas:















FLUXOGRAMA BUSCA BINÁRIA















No Selection Sort, a ordenação se faz com uma varredura afim de se encontrar o menor item.
O índice se encarrega de fazer isso. Ele percorre a lista inteira, sempre perguntando se o item é
< que o menor. Se caso for, os itens trocam de lugar.














Ao identificar o menor item da lista, que nesse caso é o 1, acontece uma troca, onde o menor
item assume a posição de menor.

1 2 3 4 5 6 7 8 9
5 2 8 56 1 12 41 36 66
1 2 3 4 5 6 7 8 9
5 2 8 56 1 12 41 36 66
Início
menor
índice
Início
índice
menor





1 2 3 4 5 6 7 8 9
1 2 8 56 5 12 41 36 66



Então, menor avança para a segunda posição da lista e o índice passa a varrer procurando o
menor item a diante.


1 2 3 4 5 6 7 8 9
1 2 8 56 5 12 41 36 66


Como não há um item < que o menor, que nesse caso é o 2, e também não se chegou ao final
da lista, se avança uma posição.


1 2 3 4 5 6 7 8 9
1 2 8 56 5 12 41 36 66



Segue-se então assim, sucessivamente, até índice chegar ao final da lista, que concluída, estará
ordenada.
CUSTO COMPUTACIONAL O(n²): Onde custo computacional é o tempo que se leva no pior
caso. Função quadrática.




Início
menor
menor
menor
índice
índice
índice
Início
































FLUXOGRAMA SELECTION SORT


Para iniciar a ordenação, é necessário começar a partir do segundo item, pois ele irá
comparar se é o menor item entre o primeiro e o terceiro item da lista.





















CUSTO COMPUTACIONAL O(n²): Onde custo computacional é o tempo que se leva no pior
caso. Função quadrática.





1 2 3 4 5
23 1 10 52 3
1 2 3 4 5
1 23 10 52 3

1 2 3 4 5
1 10 23 52 3
1 2 3 4 5
1 10 23 52 3
1 2 3 4 5
1 3 10 23 52
Início
1 é menor que 23? Sim, então se
insere na posição do 23
10 é menor do que 1? Não. É menor que 23?
Sim, então se insere na posição do 23
52 é menor 23? Não. É menor do que 10? Não. É
menor do que 1? Não. Então permanece.
3 é menor que 52? Sim, então se insere na posição do 52.
É menor do que 23? Sim, então se insere na posição do 23.
É menor do que 10? Sim, então se insere na posição do 10.
É menor do que 1? Não. Então permanece.
Fim da lista. Lista ordenada
































FLUXOGRAMA INSERTION SORT


Começaremos dividindo a lista ao meio. Depois, dividiremos ao meio as metades até os itens
ficarem isolados. Após isso, basta ir juntando os itens de forma ordenada.























5 2 8 56 1 12 41 36 66


1 2 5 8 12 36 41 56 66
5 2 8 56
2 5 8 56 1 12 36 41 66
2 5 8 56 1 12 36 41 66
1 12 41 36 66
41 36 66 D
IV
ID
IR

C
O
N
Q
U
IS
TA
R
