ÁREA 1 UNIRUY WYDEN
WYF1555 – SISTEMAS ELÉTRICOS DE POTÊNCIA
CURSO: ENGENHARIA ELÉTRICA
TURMAS: 3001
PROFESSOR: MOISÉS ARAUJO OLIVEIRA

Lista 2 – Valores por unidade

1. Um transformador monofásico de dois enrolamentos tem potência nominal 20 kVA,
480/120 volts e 60 Hz. A impedância de fuga equivalente do transformador referido ao
enrolamento de 120 volts, denominado enrolamento 2, é Zeq2 = 0,0525∡78,13° V.
Usando as informações do transformador como valores de base, determine a impedância
de fuga por unidade referida ao enrolamento 2 e referida ao enrolamento 1.

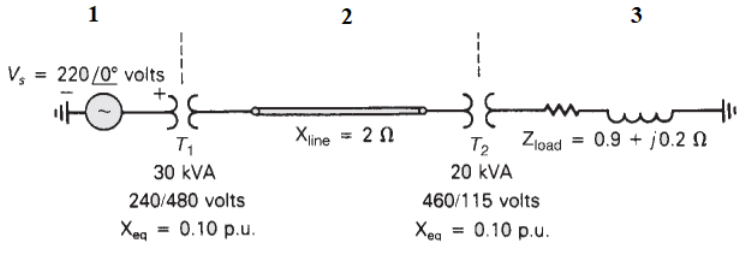

2. Três regiões de um circuito monofásico são identificadas na Figura. As zonas são
conectadas por transformadores T1 e T2, cujas classificações também são mostradas.
Usando valores básicos de 30 kVA e 240 volts na região 1, desenhe o circuito por
unidade e determine as impedâncias por unidade e a tensão da fonte por unidade. Em
seguida, calcule a corrente de carga tanto em unidade quanto em amperes. As
resistências dos enrolamentos do transformador e os ramos de admitância em derivação
são desprezados.


3. Uma linha de transmissão trifásica transmite 50 MW com fator de potência de 0,8
atrasado em 132 kV. Se a impedância da linha de transmissão for Z=40 +j100 Ω, calcule
os valores pu de:
a) potência complexa, potência real e potência reativa
b) tensão
c) corrente
d) impedância , resistência e reatância.
Para a linha de transmissão, assuma Sbase= 100 MVA e Vbase= 132 kV.

4. O sistema de energia mostrado na Figura tem as seguintes especificações:

Gerador G1: 20 MVA, 6,6 kV,X,, = 0,10pu
Gerador G2: 25 MVA, 1 1 kV, X, = 0,20 pu
Transformador T1: 25 MVA, 6,61132 kV, XI = 0,08 pu
Transformador T2: 30 MVA, 11/132 kV, X , = 0,10 pu
Linha de transmissão: Tensão linha a linha = 132 kV,
Impedância Z = (30 + j 120)R
Carga: S1 = 10 MVA com 0,8 FP atrasado e S2 = 25 MVA com 0,9 FP adiantado.


Assumindo Sbase= 50 MVA para o sistema, calcule os valores de pu dos geradores,
transformadores, linha de transmissão e carga. Desenhe um diagrama unifilar e mostre os
valores pu dos componentes do sistema.
