UNIVERSIDADE DO ESTADO DE MATO GROSSO
DEPARTAMENTO DE ENGENHARIA
CURSO DE ENGENHARIA CIVIL
DISCIPLINA: ESTRUTURAS METÁLICAS
DOCENTE: DANYLO DIAS DE FREITAS
DISCENTE: DATA: 02/12/2021 NOTA:
AVALIAÇÃO 3

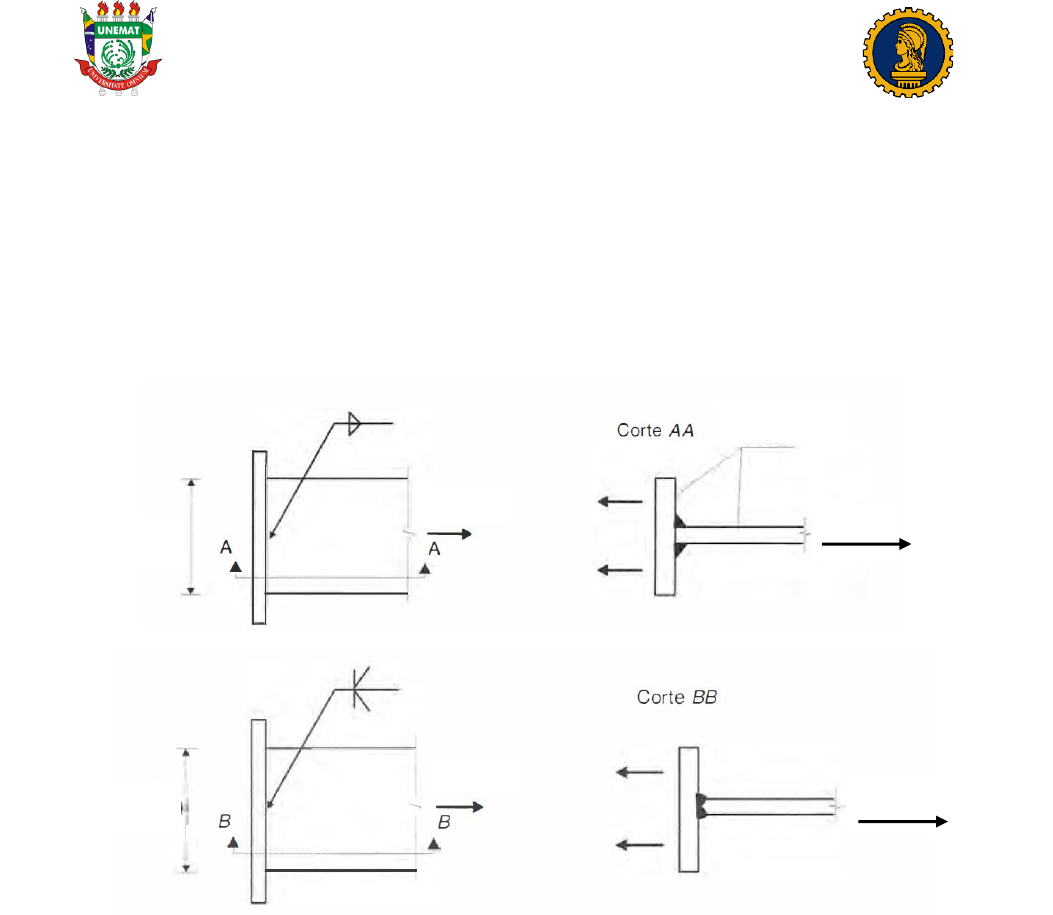

1. Uma placa de aço de 6,35 mm sujeita à tração axial de 70 kN, está ligada a uma outra placa de 6,35
mm formando um perfil T, por meio de solda. Dimensionar a solda de filete e de entalhe usando
eletrodo E60 e aço ASTM A36. O esforço solicitante é variável decorrente da ação do vento.


a) Determine o esforço solicitante Ftsd.
b) Determine o esforço resistente na tração do metal base para solda tipo filete Ftrd.
c) Determine o esforço resistente no cisalhamento do metal base para solda tipo filete Fcrd.
d) Determine o esforço resistente no cisalhamento do metal da solda tipo filete Fcrd.
e) Determine o esforço resistente na tração do metal base para solda tipo entalhe Ftrd.
f) Conclusão


120
120
70 kN
70 kN
70 kN
# 6,35 mm
70 kN

UNIVERSIDADE DO ESTADO DE MATO GROSSO
DEPARTAMENTO DE ENGENHARIA
CURSO DE ENGENHARIA CIVIL
2. Qual o comprimento e qual a espessura da solda de filete requeridos para a ligação das chapas?
Admitir aço ASTM A36 e eletrodo E60. O esforço solicitante é variável devido a ação do vento.


a) Determine o esforço solicitante Ftsd.
b) Determine o comprimento de solda lw.
c) Determine o esforço resistente no cisalhamento do metal base para a chapa 12 mm Fcrd.
d) Determine o esforço resistente no cisalhamento do metal base para a chapa 10 mm Fcrd.

Avisos:
Resolva este trabalho de forma manuscrita com letra legível em papel branco;
POR FAVOR, DESTAQUE COM CANETA OU MARCA TEXTO AS RESPOSTAS FINAIS DE CADA ALTERNATIVA!
Escreva o seu nome em todas as páginas;
Transforme em arquivo ÚNICO .pdf com auxílio de aplicativos: CAMscanner, iScanner, Scanner PDF, Scanner digitalizador;
Faça o envio do arquivo através do SIGAA até a data e horário acordado.
Bom trabalho!
120 mm
220 kN

110 kN
