Iniciado em
	Monday, 10 Oct 2022, 09:51
	Estado
	Finalizada
	Concluída em
	Monday, 10 Oct 2022, 10:09
	Tempo empregado
	18 minutos 50 segundos
	Avaliar
	60,00 de um máximo de 60,00(100%)
Parte superior do formulário
Questão 1
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão

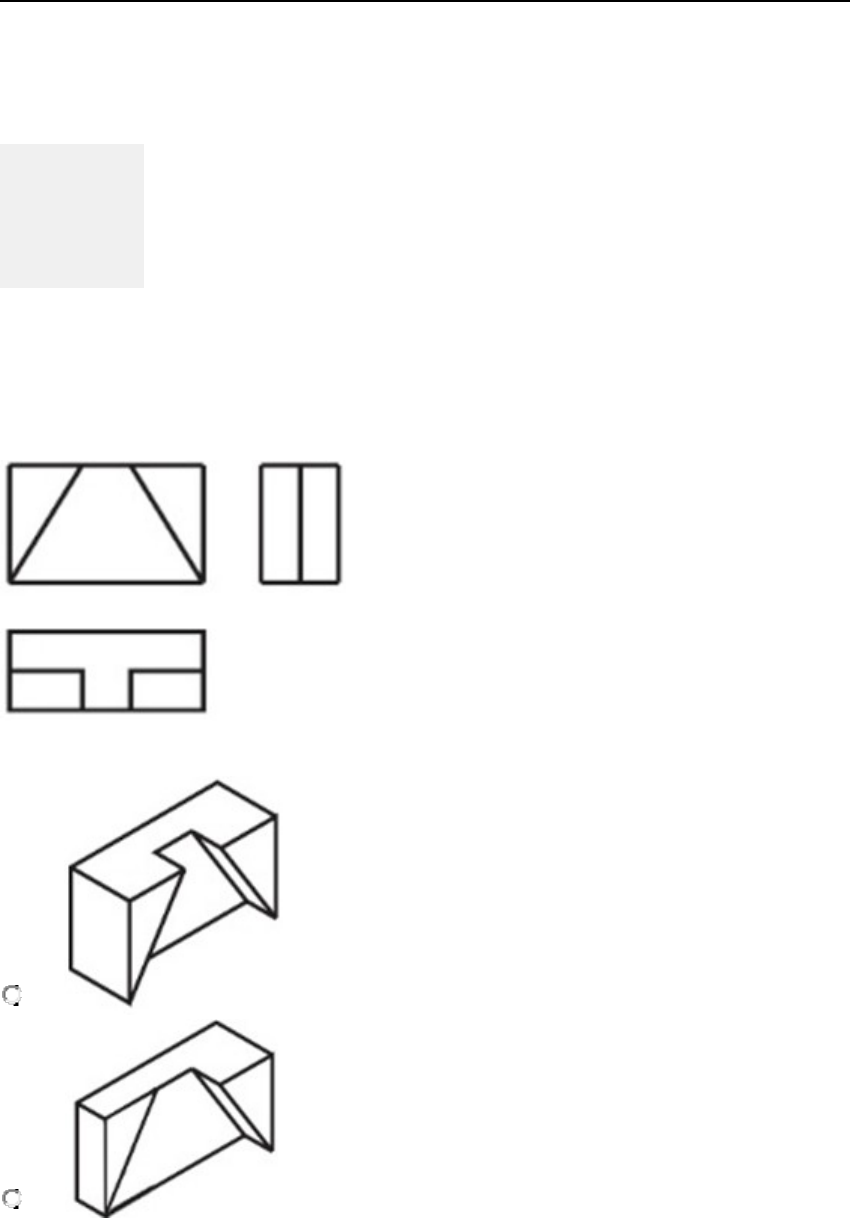

Analise as vistas ortográficas abaixo e assinale a alternativa que corresponde ao mesmo modelo em perspectiva.
Escolha uma opção:
a.
b.
c.
d.
Questão 2
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Conforme desenho abaixo. Analise e responda qual tipo de perspectiva é essa.
Escolha uma opção:
a. Perspectiva Comum.
b. Perspectiva Cavaleira.
c. Perspectiva Cônica.
d. Perspectiva Isométrica
Questão 3
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Marque a alternativa que caracteriza a idealização e concepção da forma conforme desenho, conforme está apresentado dentro da apostila de Desenho Técnico:
Escolha uma opção:
a. Linha.
b. Volume.
c. Plano.
d. Ponto.
Questão 4
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Analise os Elementos de cotagem da figura abaixo e assinale a alternativa Correta correspondente a indicação que está faltando.
Escolha uma opção:
a. Anotação de linha
b. Linha de cota
c. Linha de Texto
d. Título
Questão 5
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Como é chamado o plano de corte paralelo conforme desenho? Marque a alternativa correta.
Escolha uma opção:
a. Plano longitudinal vertical
b. Plano implantação
c. Plano de corte horizontal
d. Plano vista superior
Questão 6
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Marque a alternativa que caracteriza as duas figuras abaixo, tendo como base a vista do observador no plano de Sistema de Representação Gráfica do 1º Diedro:
Escolha uma opção:
a. Vista Frontal e Vista Superior
b. Vista Lateral Esquerda e Vista Superior
c. Vista Frontal e Vista Lateral Direita
d. Vista Lateral Esquerda e Vista Frontal
Questão 7
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Marque a alternativa que tem o nome das representações na sequência das figuras abaixo.
Escolha uma opção:
a. Isometria, cavaleira, Axonometria cônica, e Mongeano.
b. Axonometria cônica, Isometria, cavaleira e Mongeano.
c. Axonometria cônica, cavaleira, isometria, Mongeano.
d. Isometria, cavaleira, Mongeano, axonometria cônica.
Questão 8
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Marque a alternativa que caracteriza a figura abaixo, tendo como base a vista do observador no plano de Sistema de Representação Gráfica do 1º Diedro:
Escolha uma opção:
a. Vista Superior
b. Vista Lateral Esquerda
c. Vista frontal
d. Vista de Topo
Questão 9
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Qual o Sistema de Representação Gráfica que o Brasil trabalha? Marque a alternativa correta.
Escolha uma opção:
a. 2º Diedro.
b. 4º Diedro.
c. 3º Diedro.
d. 1º Diedro.
Questão 10
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Este tipo de perspectiva é conhecida na arquitetura como perspectiva aérea, devido ao fato de que as imagens são observadas desde o céu ou a uma elevada altura por cima do objeto. Marque a alternativa certa de acordo com a figura abaixo.
Escolha uma opção:
a. Três pontos de fuga.
b. Um ponto de fuga.
c. Dois pontos de fuga.
d. Quatro pontos de fuga.
Questão 11
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
As formas abaixo representam quanto a direção, respectivamente:
Escolha uma opção:
a. Radiais e Circulares.
b. Centroidais e Lineares.
c. Centroidais e Circulares.
d. Circulares e Lineares.
Questão 12
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Analise a perspectiva representada abaixo e assinale a alternativa correta com relação a vistas ortográficas correspondente:
Escolha uma opção:
a.
b.
c.
Questão 13
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
As partes maciças do modelo, atingidas pelo plano de corte, corte vista frontal, são representadas com que tipo elemento? De acordo com a figura marque a alternativa correta.
Escolha uma opção:
a. Formas
b. Hachuras
c. Preenchimento
d. Linhas
Questão 14
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
No caso de uma perspectiva realizada com dois pontos de fuga. Como se caracteriza de acordo com a apostila os dois pontos de fuga.
Escolha uma opção:
a. A perspectiva de dois pontos de fuga é mesma de isométrica.
b. Cada face da figura (neste caso o quadrado) se estendem com linhas imaginárias que se unem em dois pontos de fuga localizados a ambos lados do objeto e sobre a linha do Horizonte. Bem seja que o objeto esteja acima da linha do horizonte ou abaixo da mesma.
c. A perspectiva de dois pontos de fuga, são linhas somente em ângulos de 30º.
d. A perspectiva de dois pontos de fuga, é mesma perspectiva cavaleira.
Questão 15
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Marque a alternativa que caracteriza a idealização e concepção da forma conforme desenho, conforme está apresentado dentro da apostila de Desenho Técnico:
Escolha uma opção:
a. Linha.
b. Plano.
c. Volume.
d. Ponto.
Questão 16
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Com a parte anterior do modelo removida. Você poderá visualizar com maior facilidade os elementos atingidos pelo corte. Como é chamado essa projeção de acordo com desenho abaixo?
Escolha uma opção:
a. Projeção de cobertura
b. Projeção de linha.
c. Projeção da Planta baixa
d. Projeção do Corte.
Questão 17
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Marque a alternativa que caracteriza a idealização e concepção da forma conforme desenho, conforme está apresentado dentro da apostila de Desenho Técnico:
Escolha uma opção:
a. Ponto de estabilidade.
b. Plano.
c. Volume.
d. Linha.
Questão 18
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Marque a alternativa que caracteriza sobre corte horizontal no desenho técnico e onde é utilizado:
Escolha uma opção:
a. Implantação da construção no lote
b. Situação do Lote
c. Planta Baixa
d. Diagrama de cobertura.
Questão 19
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Analise as perspectivas representada abaixo e assinale a alternativa correta com relação a vistas ortográficas correspondente: Coloque na sequência das letras correspondente a cada perspectiva.
Escolha uma opção:
a. Resposta b, c, a, d, f, e
b. Resposta b, c, f, e, a, d
c. Resposta b, c, e, f, a, d
d. Resposta b, c, a, d, e, f
Questão 20
Completo
Atingiu 3,00 de 3,00
Marcar questão
Texto da questão
Conforme desenho abaixo. Analise a elementos de cotagem no desenho técnico. Marque a alternativa correta.
Escolha uma opção:
a. Face de referência.
b. Cotagem linha básica.
c. Somente linhas.
d. Anotação de linha.
Parte inferior do formulário
