GABARITO | Avaliação II - Individual (Cod.:767678)
Peso da Avaliação 1,50
Prova 55675780
Qtd. de Questões 10
Acertos/Erros 9/1
Nota 9,00

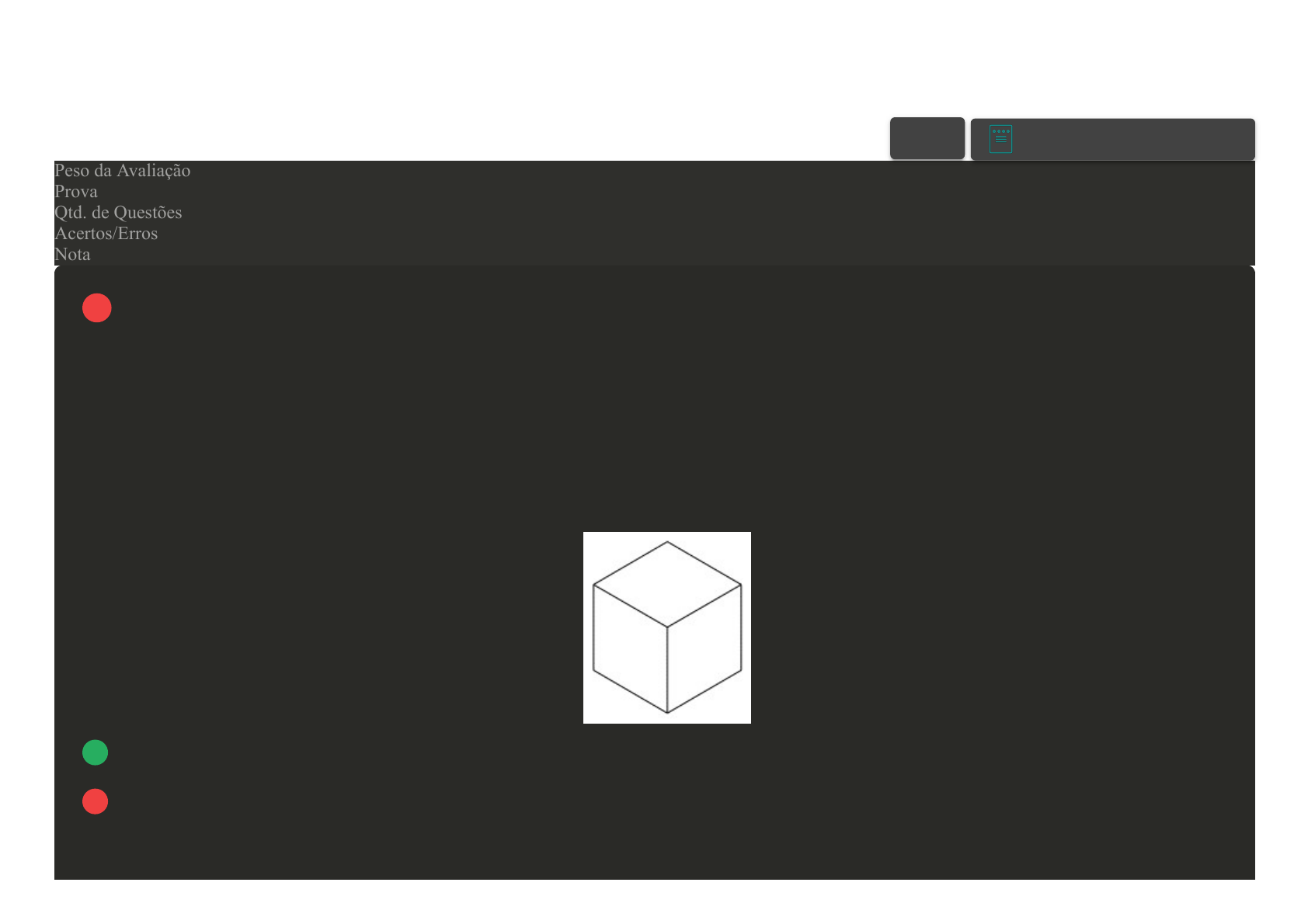

Como instrumento de criação, a perspectiva é uma importante ferramenta de projeto, facilitando a visão espacial do objeto - um móvel, por
exemplo - por parte do projetista. Deste modo, é através da perspectiva que as três dimensões do objeto são representadas graficamente em um único
plano, informando sua profundidade. Sobre a importância da perspectiva para toda e qualquer área vinculada à engenharia, com base na imagem, analise
as sentenças a seguir:
I- A imagem apresenta uma perspectiva isométrica.
II- Uma perspectiva isométrica apresenta dois pontos de fuga.
III- Os pontos de fuga da perspectiva isométrica encontram-se na linha do horizonte.
Assinale a alternativa CORRETA:
FONTE DA IMAGEM: Disponível em: . Acesso em: 10 abr. 2018.
A Somente a sentença I está correta.
B As sentenças I e II estão correta.
C As sentenças I e III estão corretas.
 VOLTAR
A+ Alterar modo de visualização
1
12/10/2022 16:34 Avaliação II - Individual
about:blank 2/6
D Somente a sentença II está correta.
Quanto à geração das três vistas básicas, é importante considerar algumas regras. Em desenho técnico, estas vistas devem ser mostradas em um
único plano. Para isso ocorrer, os planos de projeção devem ser rebatidos, configurando a épura. Sobre o rebatimento dos planos de projeção, analise as
sentenças a seguir:
I- Dois planos possuem o sentido de rebatimento convencionados, sempre se rebatendo sobre um terceiro plano fixo.
II- De acordo com a norma brasileira, o plano vertical deve ser sempre imaginado em posição fixa, rebatendo-se o plano horizontal e o plano lateral
esquerdo.
III- No rebatimento, a vista frontal é desenhada abaixo da vista superior, e a vista lateral esquerda é desenhada à direita da vista superior.
Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B As sentenças I e III estão corretas.
C Somente a sentença III está correta.
D As sentenças I e II estão corretas.
A projeção ortográfica é um elemento fundamental do desenho técnico. É através da projeção ortográfica que as três vistas básicas de um objeto (vistas
frontal, superior e lateral) são geradas sobre um plano de projeção. Diante desse sistema convencionado de representação gráfica de objetos, classifique
V para as sentenças verdadeiras e F para as falsas:
( ) A projeção ortográfica vinculada ao plano vertical será, por convenção, a frente do objeto, sendo denominada vista frontal.
( ) A projeção ortográfica vinculada ao plano superior será, por convenção, representada abaixo da vista de frente frontal, sendo denominada vista
superior.
( ) A projeção ortográfica vinculada ao lado esquerdo do objeto será, por convenção, representada à direita da vista frontal, sendo denominada vista
lateral.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F.
2
3
12/10/2022 16:34 Avaliação II - Individual
about:blank 3/6
B F - F - V.
C V - F - F.
D V - V - V.
Conhecer os elementos básicos do desenho é fundamental para a formação de um bom desenhista. O entendimento de cada um destes elementos,
por mais simples que possam parecer, contribui decisivamente para a formação de um profissional da área técnica, principalmente no que se refere ao
desenho baseado em projeções ortográficas (desenho técnico), desenho de vistas (elevações) e desenho de perspectivas (visão espacial). Sobre os
elementos básicos de desenho, analise as sentenças a seguir:
I- Os elementos básicos do desenho são o ponto, a reta, o plano e o volume.
II- A composição de um sólido geométrico é definida por vértices, arestas e faces.
III- Formato, tamanho, cor e textura definem as características da matéria de um sólido geométrico.
IV- Círculo, quadrado, retângulo e triângulo são exemplos de sólidos geométricos.
Assinale a alternativa CORRETA:
A As sentenças I, II e IV estão corretas.
B As sentenças II, III e IV estão corretas.
C As sentenças I, II e III estão corretas.
D As sentenças I, III e IV estão corretas.
Existe um item importante para o desenho à mão livre, esse que consiste em escolher um tamanho de papel que se ajuste ao tamanho do desenho e
decidir se o formato da folha será na vertical ou na horizontal (retrato ou paisagem). A centralização do desenho no papel também é muito importante.
Qual é esse item?
A Enquadramento.
4
5
12/10/2022 16:34 Avaliação II - Individual
about:blank 4/6
B Proporção.
C Verticalidade.
D Eixo central.
Em certa perspectiva, não existe linha do horizonte e nem ponto de fuga como nas perspectivas cônicas, visto que as retas que, em planta, são paralelas
entre si continuam sendo paralelas na perspectiva. Sobre a qual tipo de perspectiva se refere esse conceito, assinale a alternativa CORRETA:
A Cônica.
B Oblongular.
C Axonométrica.
D Isocônica.
O sistema de projeções ortográficas, intensamente utilizadas na área de Engenharia, é elemento fundamental para a representação gráfica,
notadamente no que se refere às três vistas básicas de um objeto. Por convenção, estas vistas devem ser mostradas em um único plano. Para isso ocorrer,
os planos de projeção devem ser rebatidos, configurando um único plano de representação gráfica. Sobre o rebatimento dos planos de projeção, analise
as sentenças a seguir:
I- O rebatimento dos planos de projeção, em um único plano, configura o que se denominou "épura".
II- Um único plano possui o sentido de rebatimento convencionado, sempre se rebatendo sobre dois planos fixos.
III- De acordo com a norma brasileira, o plano horizontal deve ser sempre imaginado em posição fixa, rebatendo-se o plano vertical e o plano lateral
direito.
IV- No rebatimento, a vista lateral direita é desenhada abaixo da vista superior, e a vista frontal é desenhada à direita da vista superior.
Assinale a alternativa CORRETA:
A As sentenças I, II e III estão corretas
6
7
12/10/2022 16:34 Avaliação II - Individual
about:blank 5/6
B As sentenças II, III e IV estão corretas.
C As sentenças I, III e IV estão corretas.
D Somente a sentença I está correta.
O uso de três vistas geralmente é suficiente para representar os detalhes construtivos de objetos ou peças industriais. Em outros casos, devido a sua
complexidade formal/volumétrica, os recursos das vistas auxiliares e perspectivas são necessários para facilitar a compreensão e, consequentemente, a
leitura espacial do modelo. No que se refere ao desenho técnico em perspectiva, mais precisamente à perspectiva isométrica, assinale a alternativa
CORRETA:
A As linhas fuga, que convergem para os pontos de fuga, são linhas imaginárias que geram a sensação de profundidade nos objetos.
B As medidas de determinado objeto são marcadas a partir de um único eixo com inclinação de 30º com relação à linha horizontal.
C Na perspectiva isométrica não existe ponto de fuga, já que as retas que em planta são paralelas entre si, continuam sendo paralelas em perspectiva.
D A vista frontal de determinado objeto preserva sua forma e dimensões, de onde partem linhas inclinadas em ângulo de 30º para evidenciar sua
profundidade.
A projeção ortográfica é um meio utilizado para representar determinado objeto com suas verdadeiras dimensões. Quando o objeto é formado pela
união de superfícies inclinadas e não paralelas ao plano de projeção, as três vistas básicas não são suficientes para sua construção, sendo necessário o uso
de vistas auxiliares para o entendimento do objeto. Diante da importância da projeção e da quantidade de vistas necessárias para o entendimento de
objetos mais complexos, classifique V para as sentenças verdadeiras e F para as falsas:
( ) A projeção referente ao plano perpendicular à superfície inclinada definirá um trecho de reta que reflete a verdadeira grandeza do objeto.
( ) Nos outros dois planos de projeção, a forma da superfície permaneceinalterada, porém sofre alteração em sua verdadeira grandeza.
( ) A verdadeira grandeza de qualquer superfície inclinada será mantida somente se o plano de projeção for paralelo à superfície em questão.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - F - V.
8
9
12/10/2022 16:34 Avaliação II - Individual
about:blank 6/6
B V - F - F.
C F - V - F.
D V - V - V.
Têm-se conhecimento, principalmente a partir da ascensão dos valores da Revolução Industrial, de que a perspectiva é um importante instrumento
de projeto. É através da perspectiva que as três dimensões de determinado objeto são representadas graficamente em um único plano, evidenciando sua
profundidade. Especificamente na grande área das engenharias, a perspectiva isométrica e a perspectiva cavaleira são as mais utilizadas para representá-
lo tridimensionalmente, facilitando a compreensão espacial do objeto. Sobre esses dois tipos de perspectivas, analise as sentenças a seguir:
I- Nesses dois tipos de perspectiva não existe ponto de fuga, já que ambas são originadas de projeções cilíndricas.
II- A perspectiva isométrica é um exemplo de representação gráfica, que se origina a partir de uma projeção classificada como cilíndrica.
III- As linhas de fuga desses dois tipos de perspectivas, que convergem para os pontos de fuga, são linhas imaginárias que geram a sensação de
profundidade nos objetos.
IV- A perspectiva cavaleira é um exemplo de representação gráfica, que se origina a partir de uma projeção classificada como cônica.
Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B As sentenças III e IV estão corretas.
C As sentenças I e IV estão corretas.
D As sentenças I e II estão corretas.
10
