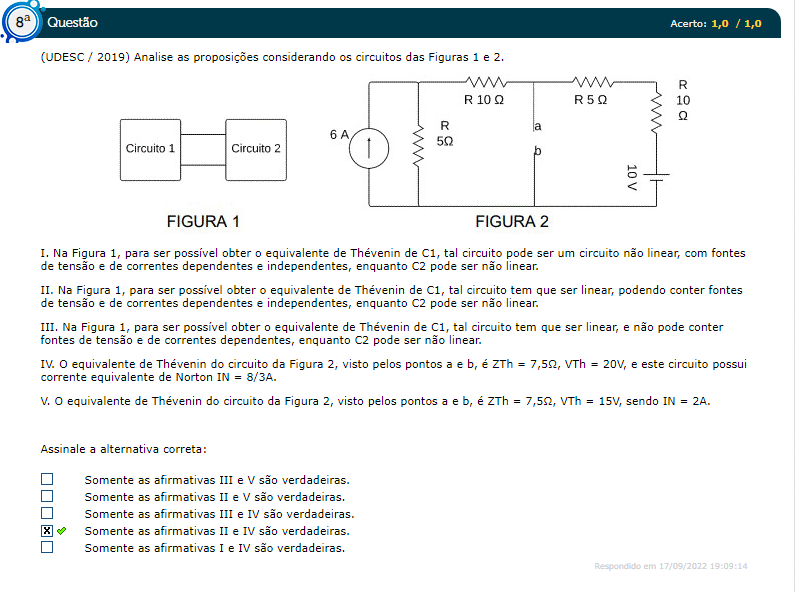

Analise as proposições considerando os circuitos das Figuras 1 e 2. Assinale a alternativa correta: I. Na Figura 1, para ser possível obter equivalente de de C1, tal circuito pode ser um circuito não linear, com fontes de tensão e de correntes dependentes e independentes, enquanto C2 pode ser não linear. II. Na Figura 1, para ser possível obter equivalente de Thevenin de C1, tal circuito tem que ser linear, podendo conter fontes de tensão e de correntes dependentes e independentes, enquanto C2 pode ser não linear. III. Na Figura 1, para ser possível obter equivalente de Thévenin de C1, tal circuito tem que ser linear, e não pode conter fontes de tensão e de correntes dependentes, enquanto C2 pode ser não linear. IV. equivalente de Thévenin do circuito da Figura 2, visto pelos pontos a e b, é ZTh = 7,50, VTh = 20V, e este circuito possui corrente equivalente de Norton IN = 8/3A. V. equivalente de do circuito da Figura 2, visto pelos pontos a e b, é ZTh = 7,50, VTh = 15V, sendo IN = 2A. Somente as afirmativas III e V são verdadeiras. Somente as afirmativas I e V são verdadeiras. Somente as afirmativas III e IV são verdadeiras. Somente as afirmativas II e IV são verdadeiras. Somente as afirmativas I e IV são verdadeiras.
