Disc.: EXPRESSÃO GRÁFICA
Aluno(a): CARLA CRISTINA ALBUQUERQUE HONORATO 202202811807
Acertos: 8,0 de 10,0 04/10/2022


Acerto: 1,0 / 1,0

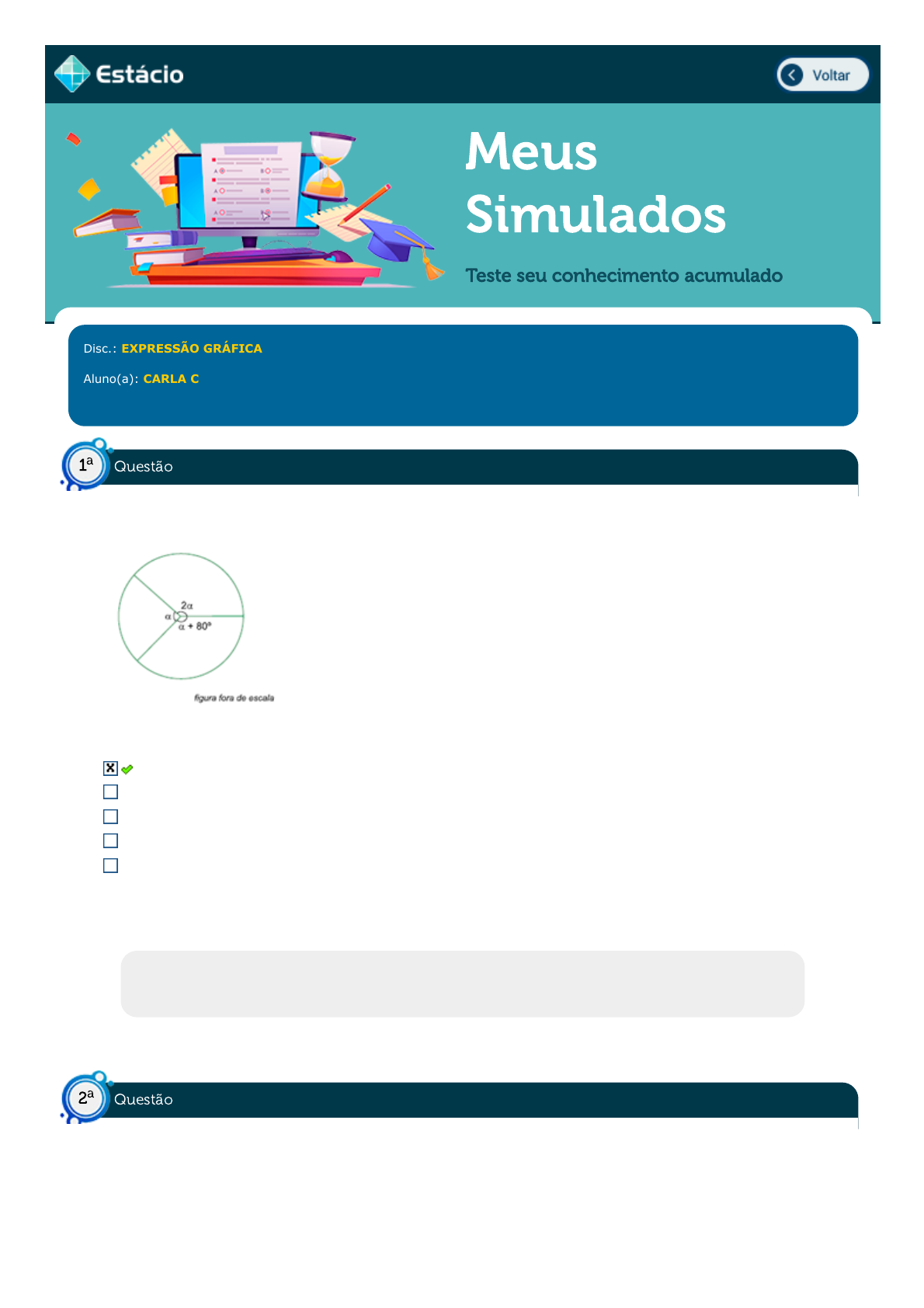

Um canteiro na forma de um círculo será dividido em 3 partes, conforme mostra a
figura:
Nessa figura, a medida do maior ângulo interno é:
 150°
130°
160°
140°
120°
Respondido em 04/10/2022 20:17:27


Explicação:
Resposta correta: 150°


Acerto: 1,0 / 1,0
Sabe-se que as circunferências a seguir são, duas a duas, tangentes entre si e que
possuem a mesma medida do raio r. A altura do triângulo formado pela união dos
centros das três circunferências é 3,4 cm. (Use √3 = 1,7 e π = 3,1)
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
04/10/2022 19:29 Estácio: Alunos
https://simulado.estacio.br/bdq_simulados_avaliacao_parcial_resultado.asp?cod_hist_prova=295283154&cod_prova=5749670168&f_cod_disc= 2/6
A medida da área de cada circunferência é:
12,52 cm2
12,44 cm2
12,40 cm2
 11,94 cm2
12,48 cm2
Respondido em 04/10/2022 20:19:53


Explicação:
Resposta correta: 11,94 cm2


Acerto: 1,0 / 1,0
Analise as sentenças abaixo referentes aos conceitos de protótipo:
I. O protótipo permite materializar um produto que está sendo planejado, fazer
testes e aprimorar sua versão final para produção;
II. Os protótipos físicos estão relacionados à utilização de simulação computacional,
o que proporciona maior facilidade e flexibilidade para ajustes do que os protótipos
virtuais;
III. A prototipagem virtual necessariamente elimina a prototipagem física em todos
os casos;
IV. Protótipos físicos são produtos tangíveis, enquanto os protótipos virtuais
representam o produto de maneira intangível.
Está(ão) correta(s), apenas:
II e IV
I, III e IV
 I e IV
III e IV
IV
Respondido em 04/10/2022 20:21:17


Explicação:
Resposta correta: I e IV
 Questão3
a
04/10/2022 19:29 Estácio: Alunos
https://simulado.estacio.br/bdq_simulados_avaliacao_parcial_resultado.asp?cod_hist_prova=295283154&cod_prova=5749670168&f_cod_disc= 3/6


Acerto: 1,0 / 1,0
A alternativa que contém o conjunto de vistas ortográficas principais (1º diedro) da
peça mostrada abaixo:
 A
B
C
D
E
Respondido em 04/10/2022 20:22:45


Explicação:
Resposta correta: A


Acerto: 0,0 / 1,0
Sobre o corte em seção podemos afirmar:
É um tipo de corte aplicado quando existe condição de simetria no objeto.
 Quando a seção é desenhada fora da vista, deslocada, deve estar ligada à vista cortada por uma linha
traço e ponto fina (estreita).
É aquele em que o plano secante corta toda a extensão do objeto.
Quando a seção é desenhada sobre a vista, utiliza-se linha tracejada grossa.
 Para delimitar a parte ¿cortada¿ do objeto com relação ao restante da vista, usa-se uma linha de
ruptura (linha fina irregular).
Respondido em 04/10/2022 20:26:13


Explicação:
Resposta correta: Quando a seção é desenhada fora da vista, deslocada, deve estar ligada à vista cortada por
uma linha traço e ponto fina (estreita).


Acerto: 0,0 / 1,0
 Questão4
a
 Questão5
a
 Questão
6a
04/10/2022 19:29 Estácio: Alunos
https://simulado.estacio.br/bdq_simulados_avaliacao_parcial_resultado.asp?cod_hist_prova=295283154&cod_prova=5749670168&f_cod_disc= 4/6
Analisando as condições obrigatórias e necessárias na representação de cortes podemos afirmar, EXCETO:
 Caso existam, as linhas traço e ponto indicativas de linhas de eixo e de centro devem ser posicionadas
adequadamente no corte.
 Nas vistas em corte sempre são representadas arestas invisíveis, ou seja, a sobreposição entre
hachuras e linhas tracejadas é permitida e recomendada.
Abaixo de cada corte deve ser colocada a nomenclatura do corte (por exemplo: CORTE A-A).
A posição do plano secante é indicada com linha mista: traço e ponto fina (estreita) com extremos em
linha contínua larga.
As setas junto das linhas contínuas grossas indicam a visualização do observador do corte, que deve
ser a mesma posição adotada para a vista ortográfica que está sendo substituída.
Respondido em 04/10/2022 20:28:13


Explicação:
Resposta correta: Nas vistas em corte sempre são representadas arestas invisíveis, ou seja, a sobreposição
entre hachuras e linhas tracejadas é permitida e recomendada.


Acerto: 1,0 / 1,0
Analise as sentenças abaixo referentes às perspectivas cônicas:
I. A perspectiva cônica com um ponto de fuga é utilizada quando duas ou mais faces do objeto se encontram
paralelas ao plano de projeção da perspectiva;
II. É um método de projeção que dá origem a desenhos correspondentes à visão humana, por isso, também é
chamada de perspectiva exata;
III. Essa perspectiva costuma ser utilizada em projetos de arquitetura ou de interiores, pois permite prever a
sensação visual que realmente se tem ao observar o objeto a partir de um determinado ponto de vista;
IV. Na perspectiva cônica é importante considerar as arestas horizontais do objeto paralelas entre si no plano
de projeção, e as demais arestas verticais terão sua direção definida por linhas interligadas ao(s) ponto(s) de
fuga.

Estão corretas, apenas:
I, II e III
I, III e IV
 II e III
I e IV
II e IV
Respondido em 04/10/2022 20:23:25


Explicação:
Resposta correta: II e III


Acerto: 1,0 / 1,0
Em relação ao esboço do desenho isométrico podemos afirmar que, EXCETO:
Quando a redução das medidas não é aplicada, a representação não é chamada de perspectiva
isométrica, e sim de desenho isométrico
A malha isométrica consiste numa malha de triângulos equiláteros formada por retas paralelas aos
eixos isométricos, que facilita a construção do desenho isométrico
Não reduzir as medidas pode afastar a representação gráfica do seu conceito original, mas não
 Questão7
a
 Questão8
a
04/10/2022 19:29 Estácio: Alunos
https://simulado.estacio.br/bdq_simulados_avaliacao_parcial_resultado.asp?cod_hist_prova=295283154&cod_prova=5749670168&f_cod_disc= 5/6
prejudica em nada a visualização das características do objeto representado
A 1ª etapa sugerida consiste em determinar as dimensões de um paralelepípedo auxiliar dentro do
qual a perspectiva será desenhada
 Esse paralelepípedo auxiliar tem como dimensões as menores medidas de cada dimensão
(comprimento, largura e altura), todas tiradas das vistas ortográficas
Respondido em 04/10/2022 20:23:56


Explicação:
Resposta correta: Esse paralelepípedo auxiliar tem como dimensões as menores medidas de cada dimensão
(comprimento, largura e altura), todas tiradas das vistas ortográficas


Acerto: 1,0 / 1,0
Analise as sentenças abaixo referentes às orientações básicas para cotagem no desenho técnico:
I. Os limites da linha de cota se alteram dependendo do tipo de desenho técnico: nos desenhos de arquitetura,
por exemplo, utilizam-se mais as setas, enquanto nos desenhos mecânicos utilizam-se os traços oblíquos,
inclinados em 45º com relação à linha de cota;
II. Deve-se procurar manter uma distância padrão entre a linha de cota e o contorno do desenho;
III. A linha auxiliar deve tocar o desenho e não deve ultrapassar a linha de cota;
IV. Linhas de centro não podem ser utilizadas como linhas auxiliares da cotagem.
Está(ão) correta(s), apenas:
III e IV
II e IV
II e III
I e IV
 II
Respondido em 04/10/2022 20:24:17


Explicação:
Respsota correta: II


Acerto: 1,0 / 1,0
Em relação ao processo de manufatura aditiva utilizando a tecnologia de Estereolitografia (SLA), podemos
afirmar que:
Se comparada a outras técnicas de manufatura aditiva, como a Modelagem por Fusão e Deposição
(FDM), a SLA é extremamente lenta.
 Um feixe de laser ultravioleta (UV) é utilizado para solidificar (em camadas sobrepostas) a resina
líquida que está contida em um reservatório, criandoa forma 3D desejada.
Trabalha com insumo em forma de pó, sendo o laser utilizado para fundir ou sintetizar esse pó
seletivamente, agregando as camadas do material, para formar o objeto desejado.
O bico de extrusão movimenta-se horizontal e verticalmente sobre a plataforma de construção,
"desenhando" uma seção transversal do objeto na plataforma, onde cada uma das finas camadas de
plástico esfria e endurece, vinculando-se imediatamente à camada abaixo.
O objeto é formado de uma vez só (e não camada por camada) através da elevação de uma
plataforma que se encontra mergulhada num tanque de resina líquida.
Respondido em 04/10/2022 20:24:31


 Questão9
a
 Questão10
a
04/10/2022 19:29 Estácio: Alunos
https://simulado.estacio.br/bdq_simulados_avaliacao_parcial_resultado.asp?cod_hist_prova=295283154&cod_prova=5749670168&f_cod_disc= 6/6
Explicação:
Resposta correta: Um feixe de laser ultravioleta (UV) é utilizado para solidificar (em camadas sobrepostas) a
resina líquida que está contida em um reservatório, criando a forma 3D desejada.
