QUESTIONÁRIO UNIDADE I ACIONAMENTOS E ELET POTÊNCIA UNIP 2022

Prévia do material em texto

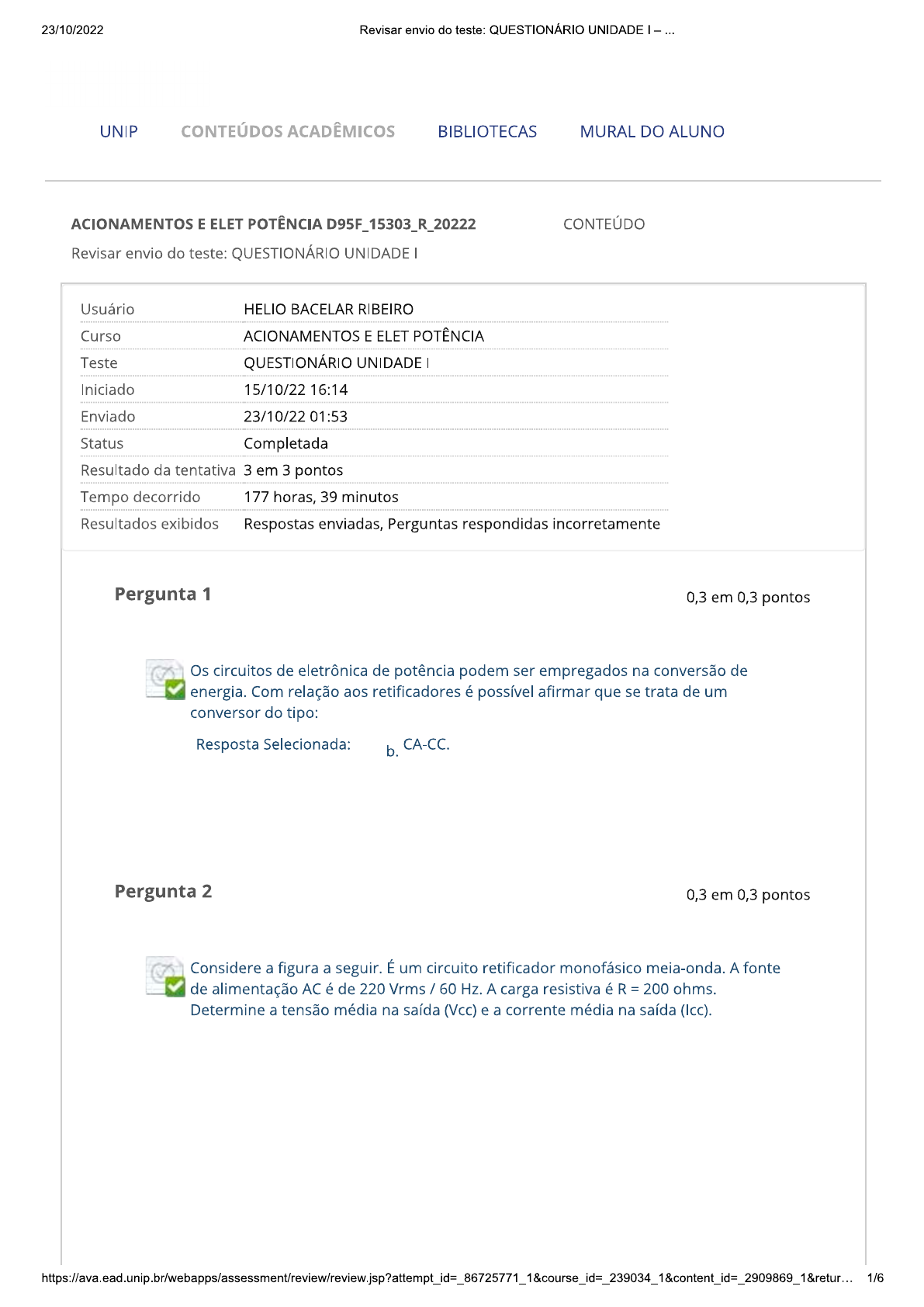

23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE |- ...
UNIP BIBLIOTECAS MURAL DO ALUNO
ACIONAMENTOS E ELET POTÊNCIA D95F 15303 R 20222 CONTEÚDO
Revisar envio do teste: QUESTIONÁRIO UNIDADE |
Usuário HELIO BACELAR RIBEIRO
Curso ACIONAMENTOS E ELET POTÊNCIA
Teste QUESTIONÁRIO UNIDADE |
Iniciado 15/10/22 16:14
Enviado 23/10/22 01:53
Status Completada
Resultado da tentativa 3 em 3 pontos
Tempo decorrido 177 horas, 39 minutos
Resultados exibidos | Respostas enviadas, Perguntas respondidas incorretamente
Pergunta 1 0,3 em 0,3 pontos
Os circuitos de eletrônica de potência podem ser empregados na conversão de
4 energia. Com relação aos retificadores é possível afirmar que se trata de um
conversor do tipo:
Resposta Selecionada: p, CA-CC.
Pergunta 2 0,3 em 0,3 pontos
Considere a figura a seguir. É um circuito retificador monofásico meia-onda. A fonte
| de alimentação AC é de 220 Vrms / 60 Hz. A carga resistiva é R = 200 ohms.
Determine a tensão média na saída (Vcc) e a corrente média na saída (lcc).
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 86725771 1&course id= 239034 1&content id= 2909869 1&retur... 1/6
23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE |- ...
In
D1 Out
Os
» —+0
 VCA
"“ |) 220Vrms R1
T es 2009

Fonte: Multisim (2022).
Resposta Selecionada: a VCc=98,81V/Icc=494 ma.
Pergunta 3 0,3 em 0,3 pontos
Considerando o circuito da figura é correto afirmar que se trata de um circuito:
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 86725771 1&course id= 239034 1&content id= 2909869 1&retur... 216
23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE |- ...
D1 Out
In
.v) 3 b! 1 o

VCA
220Vrms R1
ed 20092

Fonte: Multisim (2022).
Resposta Cc.
Selecionada: Retificador monofásico de meia-onda com carga resistiva.
Pergunta 4 0,3 em 0,3 pontos
Considerando o circuito da figura é correto afirmar que se trata de um circuito:
 Entrada




Fonte: Multisim (2022).
Resposta a.
Selecionada: Retificador monofásico de onda completa em ponte e carga
resistiva.
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 86725771 1&course id= 239034 1&content id= 2909869 1&retur... 3/6
23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE |- ...
Pergunta 5 0,3 em 0,3 pontos
Considere um retificador onda completa em ponte com diodos de silício. Sendo o
| valor eficaz da tensão de entrada VCA = 48 Ve a carga RL = 620 ohms, determine:
VCC, correntes no diodo e na carga (IDR) e a corrente de pico (IP).
Resposta Selecionada: c. VCC = 42,32 V; IDR = 68,26 mA, IP = 109,48 ma.
Pergunta 6 0,3 em 0,3 pontos
Analise as afirmações sobre os diodos:
4 1) O diodo é um dispositivo semicondutor com uma junção PN que funciona
basicamente como uma chave aberta ou fechada, dependendo da maneira que esse
dispositivo é polarizado.
Il) A polarização direta é presente quando o diodo está em bloqueio e a polarização
reversa quando o diodo está conduzindo.
III) O diodo é um dispositivo que pode ser empregado na retificação de sinais
elétricos.
É correto o que se afirma em:
Resposta Selecionada: clelll.
Pergunta 7 0,3 em 0,3 pontos
Analise a figura e as afirmações:
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 86725771 1&course id= 239034 1&content id= 2909869 1&retur... 416
23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE |- ...
Fen
Escala:15V/div — 10 us/div

Fonte: autoria própria.
|) A tensão de pico desse sinal senoidal equivale a 75V.
Il) A frequência desse sinal equivale a 10 kHz.
III) Esse é um sinal senoidal, mas não é possível afirmar que é um sinal AC.
É correto o que se afirma em:
Resposta Selecionada: clell.
Pergunta 8 0,3 em 0,3 pontos
Considere um retificador onda completa com derivação central e diodos de silício.
4 Sendo o valor eficaz da tensão de saída VCC = 20 V e a carga RL = 440 ohms,
determine: o valor eficaz da tensão de entrada VCA, correntes no diodo e na carga
(IDR) e a corrente de pico (IP).
Resposta Selecionada: a, VCA = 22,71 V, IDR = 45,45 mA, IP = 72,97 ma.
Pergunta 9 0,3 em 0,3 pontos
Sobre os circuitos retificadores com diodos:
| 1) O retificador meia-onda possui a melhor eficiência entre os circuitos retificadores,
pois utiliza apenas um diodo.
II) O retificador onda completa emprega um diodo e gera na saída um sinal DC
pulsado.
III) O retificador em ponte é um circuito retificador de onda completa que é muito
utilizado em fontes de tensão para gerar tensões contínuas.
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 86725771 1&course id= 239034 1&content id= 2909869 1&retur... 5/6
23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE |- ...
É correto o que se afirma em:
Resposta Selecionada: cl.
Pergunta 10 0,3 em 0,3 pontos
De acordo com o tipo do circuito retificador é utilizada uma equação para
| determinar a tensão média na carga. Analise a equação:
VFp—Fd
Fere =2 (E)
T
Assinale a alternativa que corresponde ao tipo de circuito retificador que emprega
essa equação:
Resposta d.
Selecionada: Retificador monofásico de onda completa com derivação
central.
Domingo, 23 de Outubro de 2022 01h54min23s GMT-03:00 <— OK
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 86725771 1&course id= 239034 1&content id= 2909869 1&retur... 6/6
