Universidade Federal de Campina Grande
Centro de Ciências e Tecnologia Agroalimentar
Unidade Acadêmica de Tecnologia de Alimentos
Disciplina: Fenômenos de Transporte II
Professor: Georgiana Maria V. Martins
Aluno (a):____________________________________ Matrícula:____________

Prova do 1° estágio – Transferência de Calor
1) As paredes de uma geladeira são tipicamente construídas com uma
camada de isolante entre dois painéis de folhas de metal, conforme
apresenta a Figura 1. Considere uma parede feita com isolante de fibra de
vidro, com condutividade térmica ki=0,046W/mK e espessura Li=50mm,
e painéis de aço, cada um com condutividade térmica kp=60W/mK e
espessura de 3mm. Com a parede separando ar refrigerado a T∞,i=4°C
do ar ambiente a T∞,0=25°C, determine o fluxo de calor. Os coeficientes
associados à convecção natural nas superfícies interna e externa pode ser
aproximado por hi=he=5W/m2K.

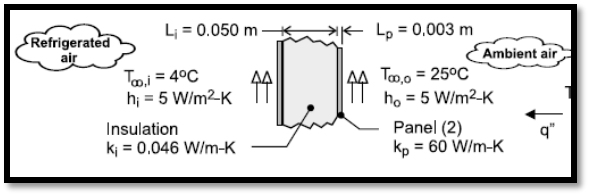

Figura 1
2) Um tubo de água quente, com raio externo ro, está a uma temperatura
To. Uma camada de isolamento térmico, aplicada para reduzir a perda de
calor, possui um raio externo r1 e a superfície externa está a uma
temperatura T1. Em um sistema de coordenadas T-r obtenha a
distribuição de temperatura no isolante para uma transferência de calor
unidimensional, em estado estacionário, com propriedades constantes.
3) Uma câmara de congelador é um espaço cubico de lado iguala 4m.
Considere a sua base, seja perfeitamente isolada. Qual a espessura
mínima de um isolamento à base de espuma de estireno (k=0,030W/mK)
que deve ser usada no topo e nas paredes laterais para garantir uma carga
térmica menor do que 500W, quando as superfícies interna e externa
estiverem a -10°C e 35°C?
4) Sob condições para as quais a mesma temperatura em um quarto é
mantida por um sistema de aquecimento ou resfriamento, não é incomum
Página 2 de 2

uma pessoa sentir frio no inverno e estar confortável no verão. Forneça
uma explicação para esta situação, considerando um quarto cuja
temperatura ambiente seja mantida a 20°C ao longo do ano, enquanto
suas paredes encontram-se normalmente a 27°C e -14°C no verão e no
inverso, respectivamente. A superfície exposta de uma pessoa no quarto
pode ser considerada a uma temperatura de 32°C ao longo do ano com
uma emissividade de 0,9. O coeficiente associado à transferencia de calor
por convecção natural entre a pessoa e o ar do quarto é de
aproximadamente 2W/m2K. A Figura 2 representa a pessoa exposta ao
aquecimento e resfriamento.

Figura 2
5) A Figura 3 representa a condução unidimensional, em regime estacionário,
com geração uniforme de energia interna ocorre em uma parede plana
com espessura de 50mm e uma condutividade térmica constante igual a
5W/mK. Nessas condições, a distribuição de temperatura tem a forma
T(x)=a+bx+cx2. A superfície em x=0 está a uma temperatura
T(0)=To=120°C. Nessa superfície, há convecção com um fluido a
T∞=20°C com h=500W/m2K. A superfície em x=L é isolada termicamente.
Determine: a) a taxa de geração de energia interna, b) os valores das
constantes a,b e c do perfil de temperatura, c) o fluxo de calor em x=L,
d) a Temperatura em x=L

Figura 3
Boa prova!
