LISTA DE EXERCÍCIOS - MCMA (NP2)

Prévia do material em texto

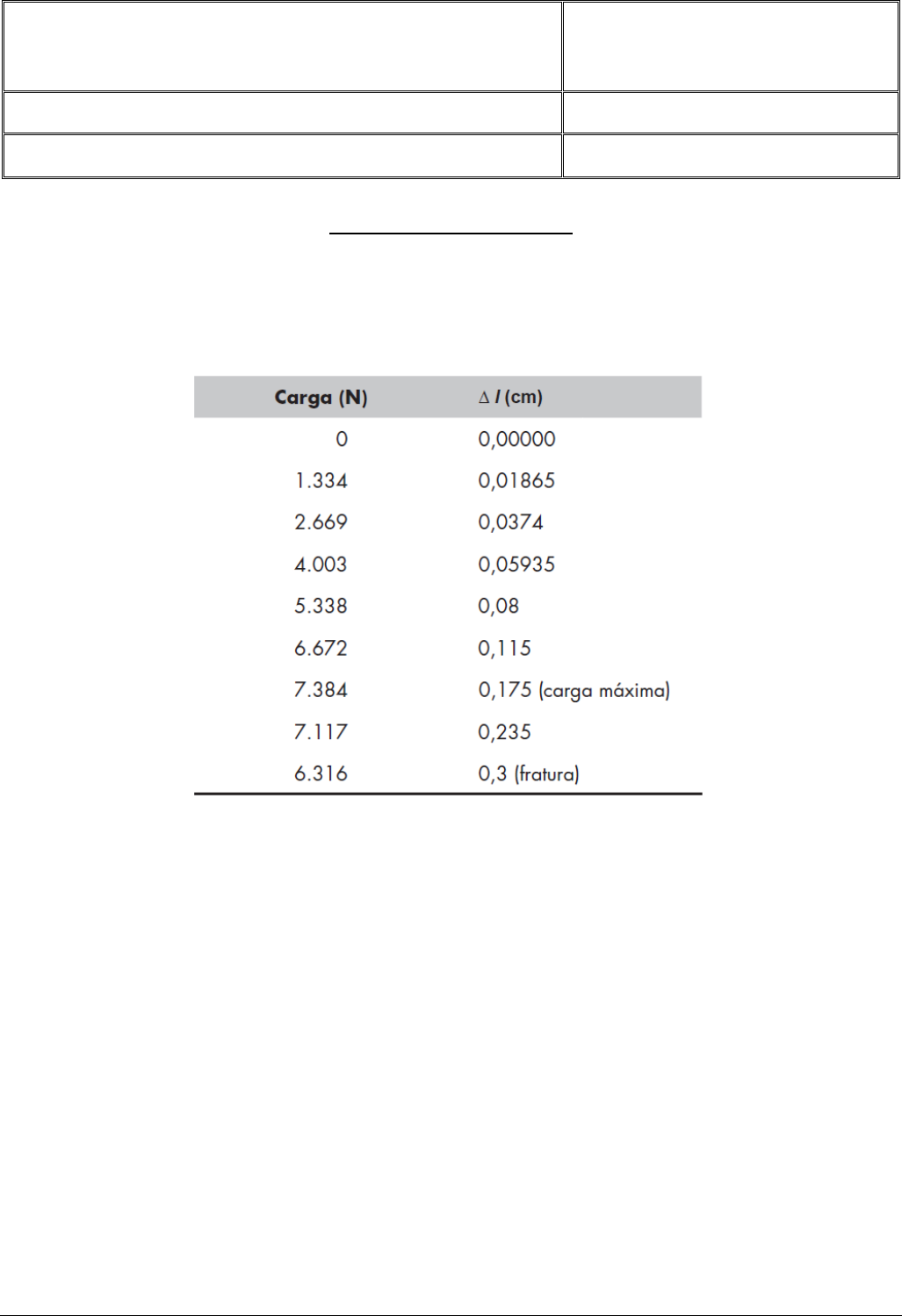

UNIP – Universidade Paulista – Campus Tatuapé
ICET – Engenharia Mecânica
Prof. A. Simões e F. Miranda
MATERIAIS DE CONSTRUÇÃO MECÂNICA (MCMA) – (NP2) Data:______/_____/ 2022
Nome: Turma:


1
LISTA DE EXERCÍCIOS

1. Os dados a seguir foram coletados em um ensaio padronizado, utilizando uma amostra de
policloreto de vinila com 1 cm de diâmetro (l0 = 5 cm):



Após a fratura, o comprimento total era de 5,225 cm, com um diâmetro de 0,983 cm. Trace a
curva tensão--deformação e calcule:

a) o limite convencional de escoamento de 0,2%;
b) o limite de resistência à tração;
c) o módulo de elasticidade;
d) o alongamento percentual;
e) a redução percentual de área;
f) a tensão de engenharia na fratura;
g) a tensão verdadeira na fratura;
h) o módulo de resiliência.
UNIP – Universidade Paulista – Campus Tatuapé
ICET – Engenharia Mecânica
Prof. A. Simões e F. Miranda
MATERIAIS DE CONSTRUÇÃO MECÂNICA (MCMA) – (NP2) Data:______/_____/ 2022
Nome: Turma:


2
2. Os dados a seguir foram coletados em um corpo de prova padronizado, com 1,263 cm de
diâmetro, referente a uma liga de cobre (comprimento inicial (l0 ) = 5 cm):



Depois da fratura, o comprimento total era de 7,535 cm, com um diâmetro de 0,935 cm. Construa
o gráfico tensão-deformação e calcule:

a) o limite convencional de 0,2%;
b) o limite de resistência à tração;
c) o módulo de elasticidade;
d) o alongamento percentual;
e) a redução percentual de área;
f) a tensão de engenharia na fratura;
g) a tensão verdadeira na fratura;
h) o módulo de resiliência.

UNIP – Universidade Paulista – Campus Tatuapé
ICET – Engenharia Mecânica
Prof. A. Simões e F. Miranda
MATERIAIS DE CONSTRUÇÃO MECÂNICA (MCMA) – (NP2) Data:______/_____/ 2022
Nome: Turma:


3
3. Os resultados do teste de tração de um corpo de prova de liga de alumínio de 1,263 cm de
diâmetro, comprimento inicial (l0) = 5 cm. A amostra tem um comprimento final (após a
fratura) de 5,488 cm e um diâmetro final de 0,995 cm na superfície fraturada.



a) Calcule a tensão e a deformação de engenharia e desenhe a curva Força-deslocamento
e tensão-deformação (Utilizar papel milimetrado); e depois
b) calcule: o limite convencional de 0,2%; o limite de resistência à tração e o módulo de
elasticidade; o alongamento (%) e a redução de área (%).
c) Uma barra de alumínio deve suportar uma força aplicada de 200 N. A curva de tensão-
deformação de engenharia para a liga de alumínio a ser utilizada (buscar informações na
curva tensão-deformação do item anterior). Para garantir segurança adequada, a tensão
máxima permissível sobre a barra foi limitada a 172 MPa, valor inferior ao limite de
escoamento do alumínio. Esta barra deve ter pelo menos 375 cm de comprimento, mas
não pode deformar elasticamente mais de 0,625 cm quando a carga for aplicada. Projete
uma barra adequada para esta aplicação.
UNIP – Universidade Paulista – Campus Tatuapé
ICET – Engenharia Mecânica
Prof. A. Simões e F. Miranda
MATERIAIS DE CONSTRUÇÃO MECÂNICA (MCMA) – (NP2) Data:______/_____/ 2022
Nome: Turma:


4
4. Os dados a seguir referem-se ao ensaio de um corpo de prova padronizado com 20 mm de
diâmetro, fabricado em ferro fundido nodular (l0 = 40,00 mm):



Após a fratura, o comprimento total era de 47,42 mm, com um diâmetro de 18,35 mm. Represente
os dados e calcule:

a) o limite convencional de escoamento de 0,2%;
b) o limite de resistência à tração;
c) o módulo de elasticidade;
d) o alongamento percentual;
e) a redução percentual de área;
f) a tensão de engenharia na fratura;
g) a tensão verdadeira na fratura;
h) o módulo de resiliência.
