Atividade Prática
Nome completo e RU do aluno: Lucas Botelho Ferreira
RU: 2866930

PROCEDIMENTOS EXPERIMENTAIS EXPERIÊNCIA 1: Retificador de meia onda

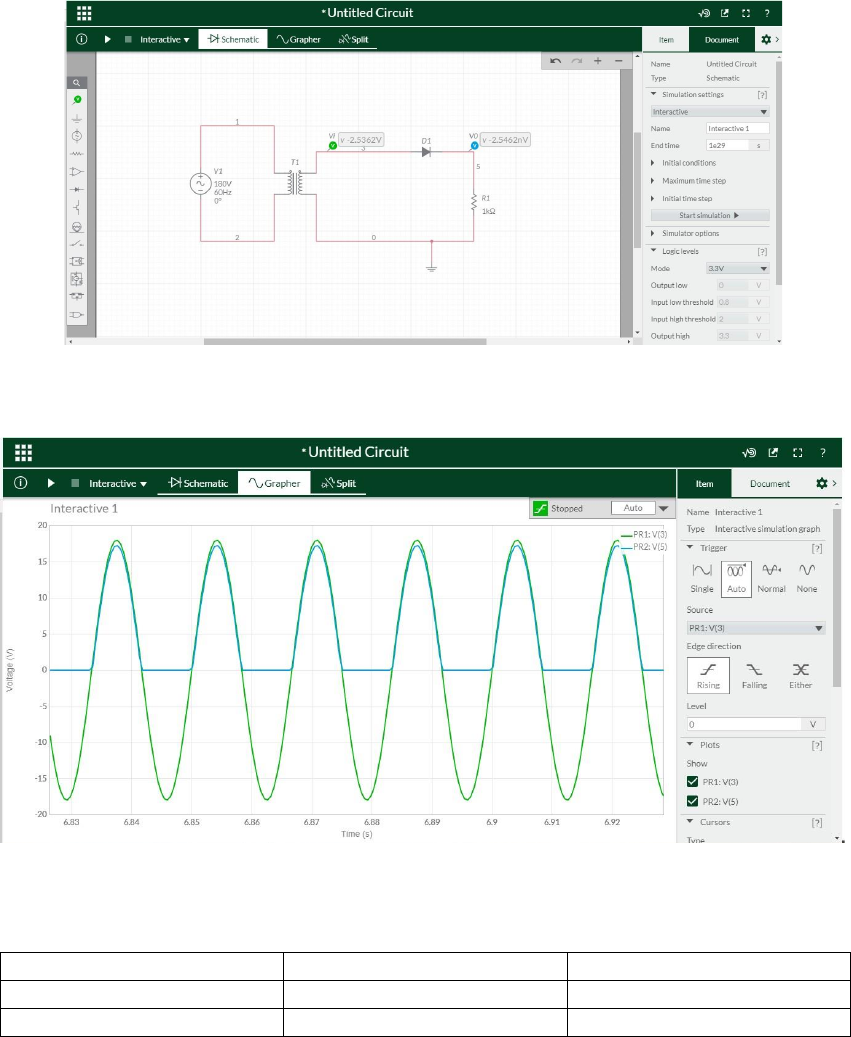

• Coloque uma foto do circuito montado no protoboard ou uma imagem da tela do simulador
com o circuito montado.

• Coloque uma imagem da tela do osciloscópio ou da tela do simulador mostrando os sinais de
entrada e saída.



• Realize a medição solicitada e preencha a Tabela 1.

Parâmetro Vi V0
Tensão Pico a Pico 36.075 v 17.196
Frequência [Hz] 60 [Hz] 60 [Hz]
• Desenhe as formas de onda de entrada e saída ou coloque uma imagem da tela. Explique o
resultado e justifique a forma de onda de saída.

R: O circuito cortou o sinal negativo a partir de uma tensão de referencia, pois no momento
da retificação o diodo abriu.
O diodo não permitiu a passagem do sinal negativo.


Curva de transferência
• Na tela com os sinais de entrada e saída faça várias medições e preencha a Tabela 2 (é
conveniente montar a tabela no Excel para que o próprio Excel faça o gráfico). Tabela 2: Curva
de transferência de um retificador de meia onda.



VI V0
-17,95 0
-12,08 0
-8,69 0
-6,59 0
-3,94 0
-1,29 0
0 0
1,54 0,90
3,82 3,15
4,28 3,60
6,90 6,19
10,53 10,19
14,14 13,69
17,93 17,2

















EXPERIÊNCIA 2: Ceifador em dois níveis


Parâmetro Vi V0
Tensão pico a pico [v] 36,075v 8,504 V
Frequência [Hz] 60 Hz 60Hz

• Desenhe as formas de onda de entrada e saída ou coloque uma imagem da tela. Explique o
resultado e justifique a forma de onda de saída.

Curva de transferencia
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 -2 0 5 10 15 20
Curva de transferencia
12

10

8

6

4

2

0
-20 -15 -10 -5 0 5 10 15 20
Resposta:
O circuito corta as parte superior e inferior do sinal utilizando duas tensões positivivas como
referencia.


Tabela 4: Curva de transferência de um ceifador em dois níveis



Vi V0
-17,95 1,26
-15,85 1,27
-11,09 1,28
-8,87 1,28
-4,46 1,30
-0,221 1,34
2,77 2,95
5,97 5,97
7,67 7,67
12,33 9,67
16,68 9,70
17,91 9,7



EXPERIÊNCIA 3: Amplificador somador

• Calcular 𝑅𝑥 para que todas as entradas tenham um ganho 𝐴𝑉 = −3. Coloque TODOS os
cálculos no relatório.
• . Para cada um dos sinais de entrada adote sinais senoidais com os seguintes valores de pico
com as frequências indicadas na Figura 4:
a. 𝑣𝑖1 = 𝑅𝑈2 10 𝑉, 𝑓 = 10𝑘𝐻𝑧, se 𝑅𝑈2 = 0 adotar 𝑣𝑖1 = 0,2 𝑉
b. 𝑣𝑖2 = 𝑅𝑈5 10 𝑉, 𝑓 = 5𝑘𝐻𝑧, se 𝑅𝑈5 = 0 adotar 𝑣𝑖2 = 0,5 𝑉
c. 𝑣𝑖3 = 𝑅𝑈4 10 𝑉, 𝑓 = 1𝑘𝐻𝑧, se 𝑅𝑈4 = 0 adotar 𝑣𝑖3 = 0,4 𝑉
• Desenhe as formas de onda de entrada e saída ou coloque uma imagem da tela. Explique o
resultado e justifique a forma de onda de saída.

Resposta
O sinal de saída é proporcional a soma das tensões de entradas multiplicadas pelos seus
ganhos.
