UNIVERSIDADE FEDERAL RURAL DO SEMIÁRIDO
CAMPUS DE CARAÚBAS
Bacharelado em Ciência e Tecnologia
Avaliação II – Resistência dos Materiais

Nome:__________________________________________________________

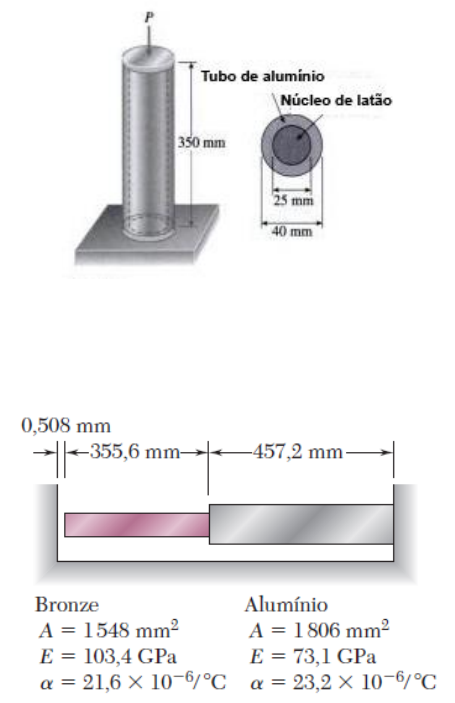

1-) Um conjunto cilíndrico formado por um núcleo de latão e um tubo de alumínio
é comprimido por uma carga P. O comprimento do tubo de alumínio e do núcleo
de latão é 350 mm, o diâmetro do núcleo é 25 mm e o diâmetro externo do tubo
é 40 mm. Os módulos de elasticidade do alumínio e do latão são: EAl := 72⋅GPa
e ELt := 100⋅GPa.
(a) Se o comprimento do conjunto diminui 0,1% quando a carga P é
aplicada, qual é a intensidade da carga?
(b) Qual é a carga máxima permitida se as tensões admissíveis no
alumínio e no latão forem σadm-Al=80 Mpa e σadm-Lt = 120 Mpa.

2-) Sabendo que existe um espaçamento de 0,508 mm quando a temperatura é
de 23,9 ºC. Determine (a) a força de compressão nas barras mostradas depois
que a temperatura atingiu 82 ºC e (b) a variação correspondente no comprimento
da barra de bronze.

3-) Um motor transmite uma potência de 7 CV e promove uma rotação de 500
rpm ao eixo AB, gerando o torque T. Esse torque é transmitido ao eixo CD pelas
engrenagens em E e F. Determine o torque T gerado no eixo AB. Se o torque
aplicado ao eixo CD for T’ = 150 Nm, determine a tensão de cisalhamento
máxima absoluta em cada eixo. Os mancais B, C e D permitem a livre rotação
dos eixos e o motor impede a rotação dos eixos.

4-) O eixo de aço A-36 é composto pelos tubos AB e CD e uma seção maciça
BC. Está apoiado em mancais lisos que permitem que ele gira livremente. Se as
engrenagens, presas às extremidades do eixo, forem submetidas a torques de
95 Nm, determine o ângulo de torção da engrenagem A em relação à
engrenagem D. Os tubos têm diâmetro externo de 40 mm e diâmetro interno de
20 mm. A seção maciça tem diâmetro de 50 mm. G = 75GPa

5-) O eixo de aço tem 300mm de comprimento e é parafusado em uma parede
com uma chave de torque. Determine a máxima tensão de cisalhamento no eixo
e o deslocamento que cada força conjugada sofre se o valor das forças
conjugadas for F=150 N. G = 75GPa
