Reservatórios de Distribuição 10-1
10 RESERVATÓRIOS DE DISTRIBUIÇÃO
10.1 Finalidade
- Atender variação do consumo nas horas de maior demanda (coeficiente K2);
- Conter reserva de água para combate a incêndios;
- Atender emergências, como: acidentes nas instalações de recalque, ETA, adutoras,
etc.
- Garantir pressões adequadas na rede.
10.2 Classificação
a) Quanto à posição no terreno
Os reservatórios podem ser: apoiados (ao nível do terreno, enterrados, semi-enterrados),
elevados (torres d´água) e standpipes.

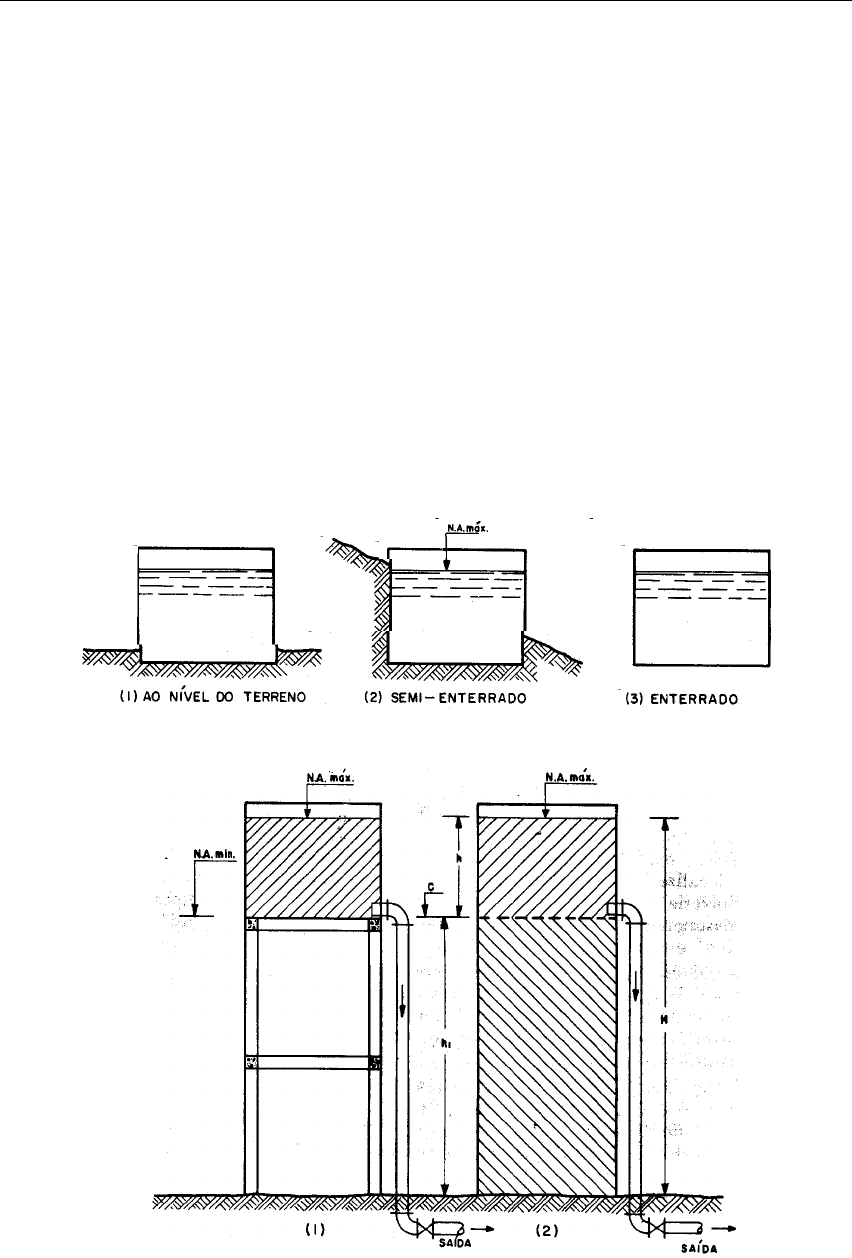

Figura 10.1 – Reservatórios apoiados.

Figura 10.2 – Reservatório elevado (1) e standpipe (2).
b) Quanto ao material
Reservatórios de Distribuição 10-2
Podem ser de: concreto armado, concreto protendido, concreto ciclópico, alvenaria (tijolo
ou pedra), chapas de aço (soldadas ou rebitadas), de fibra de vidro, etc.
c) Quanto à localização no sistema
c.1) Reservatório de montante ou de distribuição
A água primeiramente vai ao reservatório e deste, através de outro tubo (saída), vai à
rede.

Figura 10.3 – Esquema de um reservatório de montante.

Figura 10.4 – Outra disposição do reservatório de montante.
Reservatórios de Distribuição 10-3
Comentários:
• Vantagens de manter a altura manométrica (Hm) constante, prolongando a vida dos
equipamentos e obtendo neles máximo rendimento;
• Maior facilidade no controle do nível d´água, regulando a saída em casos de
necessidade ou de emergência;
• O conduto principal, de saída, é dimensionado para o dia e hora de maior consumo (K1,
K2).
c.2) Reservatório de jusante ou de sobras
É caracterizado por ter um único tubo que serve de entrada e saída. A água é enviada
simultaneamente à rede e ao reservatório. Durante a noite o reservatório enche-se.
Durante o dia, nas horas de maior consumo, o reservatório ajuda a alimentar a rede.

Figura 10.5 – Esquema de um reservatório de jusante.
Comentários:
• Quando se recalca na rede, a altura manométrica é variável e o rendimento dos
conjuntos pode variar muito;
• O controle de quantidade de água no reservatório não é tão fácil. Seu enchimento vai
depender muito do comportamento de demanda da rede;
• Principal vantagem: a rede é alimentada por dois pontos à economia no
dimensionamento das tubulações e menor flutuação de pressão na rede. Se um ponto
deixar de funcionar, a alimentação pode ser feita por outro ponto.


Reservatórios de Distribuição 10-4
10.3 Influência da posição do reservatório no dimensionamento dos condutos
principais da rede de distribuição
10.3.1 Reservatório à montante
 Recalque Reservatório Rede


 QRC QRR
 QR
O conduto principal, que liga a instalação de recalque e o reservatório, é dimensionado
para o dia de maior consumo (K1);
400.86
1 qPKQRC
⋅⋅=
O conduto que liga o reservatório e a rede deve atender à cidade no dia e hora de maior
consumo. O seu dimensionamento deve ser feito para a vazão máxima da rede de
distribuição:
400.86
21 qPKKQRR
⋅⋅⋅=
10.3.2 Reservatório à jusante
O conduto principal, de ligação com a rede, é dimensionado para o dia de maior consumo
(QRC);
No trecho de jusante, procuram-se as condições mais desfavoráveis de vazões e
diâmetros para duas hipóteses de consumo e recalque; adota-se a maior vazão para o
dimensionamento da tubulação.
1ª hipótese: hora de menor consumo
 Recalque Rede Reservatório



 QRC QRS
 QR
400.86
1 qPKQRC
⋅⋅=
QR é a vazão na rede de distribuição durante as horas de menor consumo. Vamos supor
que QR seja 1/3 de QRC:
400.863
1 1 qPKQR
⋅⋅⋅=
Então, a vazão máxima nesse período, no trecho entre a rede e o reservatório, será:
Reservatórios de Distribuição 10-5
400.863
2
400.863
1
400.86
111 qPK
qPK
 -
qPK
QRS
⋅⋅⋅=⋅⋅⋅⋅⋅=
2ª hipótese: hora de maior consumo
 Recalque Rede Reservatório



 QRC QRS
 QR
400.86
1 qPKQRC
⋅⋅
=
Na hora de maior consumo, a vazão da rede será:
400.86
21 qPKKQR
⋅⋅⋅=
e portanto, a vazão no trecho entre a rede e o reservatório deverá ser:
400.86
121 qPK - qPKKQRS
⋅⋅⋅⋅⋅=
Para K2 = 1,5
400.86
5,1 111 qPK
2
1

86.400
qPK - qPK
QRS
⋅⋅⋅=⋅⋅⋅⋅⋅=
Como
400.863
2 1 qPK
⋅⋅
⋅ >
400.86
1 qPK
2
1

⋅⋅
⋅ , nesse exemplo, deve-se adotar QRS resultante na 1ª
hipótese.
Geralmente, resultam os maiores diâmetros para o cálculo de “hora de menor consumo”.
Isso é razoável, pois nessa hora circula maior quantidade de água nas tubulações que
seguem em direção ao reservatório.
10.4 Cálculo do volume de reservação
10.4.1 Quando se dispõe da curva real de consumo
Exemplo: cidade com população aproximada de 30.000 habitantes.
Tabela 10.1 – Variação horária de demanda no dia de consumo máximo.
Hora do dia Consumos parciais
(m3)
Consumos acumulados
(m3)
0 – 1
1 – 2
2 – 3
3 – 4
4 – 5
5 – 6
6 – 7
58
 49 (min.)
62
106
168
277
341
58
107
169
275
443
720
1061
Reservatórios de Distribuição 10-6
7 – 8
8 – 9
9 – 10
10 – 11
11 – 12
12 – 13
13 – 14
14 – 15
15 – 16
16 – 17
17 – 18
18 – 19
19 – 20
20 – 21
21 – 22
22 – 23
23 – 24
312
254
230
216
221
238
253
272
331
 346 (max.)
327
250
189
146
134
94
70
1373
1627
1857
2073
2294
2532
2785
3057
3388
3734
4061
4311
4500
4646
4780
4874
4944

Com base nos dados de consumo acima, foram traçados os gráficos das figuras 1, 2, 3 e
4, que mostram a curva de variação de consumo e a curva dos consumos acumulados.
.a) Adução de 24 horas por dia

Figura 10.1 – Curva de variação de consumo de água usada para determinação do volume de
reservação, considerando-se e a adução durante as 24 horas do dia.
Reservatórios de Distribuição 10-7

Figura 10.2 - Curva de consumo acumulado de água usada para determinação do volume de
reservação, considerando-se a adução durante as 24 horas do dia.
b) Adução com período inferior a 24 horas (ex: 12 horas)

Figura 10.3 – Curva de variação de consumo de água usada para determinação do volume de
reservação, considerando-se a adução durante 12 horas por dia.
Reservatórios de Distribuição 10-8

Figura 10.4 – Curva de consumo acumulado de água usada para determinação do volume de
reservação, considerando-se a adução durante as 12 horas do dia.
10.4.2 Quando não de dispõe de dados de consumo
Neste caso, podem ser utilizadas taxas de consumo para diferentes horários do dia
(intervalo de duas horas), sugeridas por alguns autores.
Tabela 10.2 – Taxas de consumo para diferentes horários do dia.
Consumos no intervalo (%)
Horas Azevedo Netto E.R. Yassuda L.N. Garcez
00 – 02
02 – 04
04 – 06
06 – 08
08 – 10
10 – 12
12 – 14
14 – 16
16 – 18
18 – 20
20 – 22
22 – 24
3,35
3,35
5,00
9,20
12,05
11,70
12,05
10,80
11,70
9,60
6,20
5,00
4,4
4,4
5,4
7,3
9,4
11,2
12,3
12,3
11,2
9,4
7,2
5,4
5,6
5,3
5,3
8,1
11,0
11,2
11,0
10,8
9,8
8,5
7,3
6,1
Total 100 % !00 % 100 %


Reservatórios de Distribuição 10-9
Exemplo: Consumo diário de 5.000 m3, adotando a curva proposta por Azevedo Netto.
Hora do dia Porcentagem de
consumo (%)
Consumos parciais
(m3)
Consumos
acumulados (m3)
0 – 2
2 – 4
4 – 6
6 – 8
8 – 10
10 – 12
12 – 14
14 – 16
16 – 18
18 – 20
20 – 22
22 – 24
3,35
3,35
5,00
9,20
12,05
11,70
12,05
10,80
11,70
9,60
6,20
5,00
168
168
250
460
602
585
602
540
585
480
310
250
168
336
586
10461648
2233
2835
3375
3960
4440
4750
5000



0
100
200
300
400
500
600
700
0 5 10 15 20
Tempo (horas)
V
o
lu
m
e
(m
3)

Figura 10.5 – Curva de variação de demanda segundo Azevedo Netto.







Reservatórios de Distribuição 10-10

Figura 10.6 – Curva de consumo acumulado segundo Azevedo Netto, usada para determinação
do volume de reservatório, considerando-se a adução durante as 24 horas do dia.


Figura 10.7 - Curva de consumo acumulado segundo Azevedo Netto, usada para determinação
do volume de reservató rio, considerando-se a adução durante as 12 horas do dia.
