Questão 1/10 - Fisica- Eletricidade

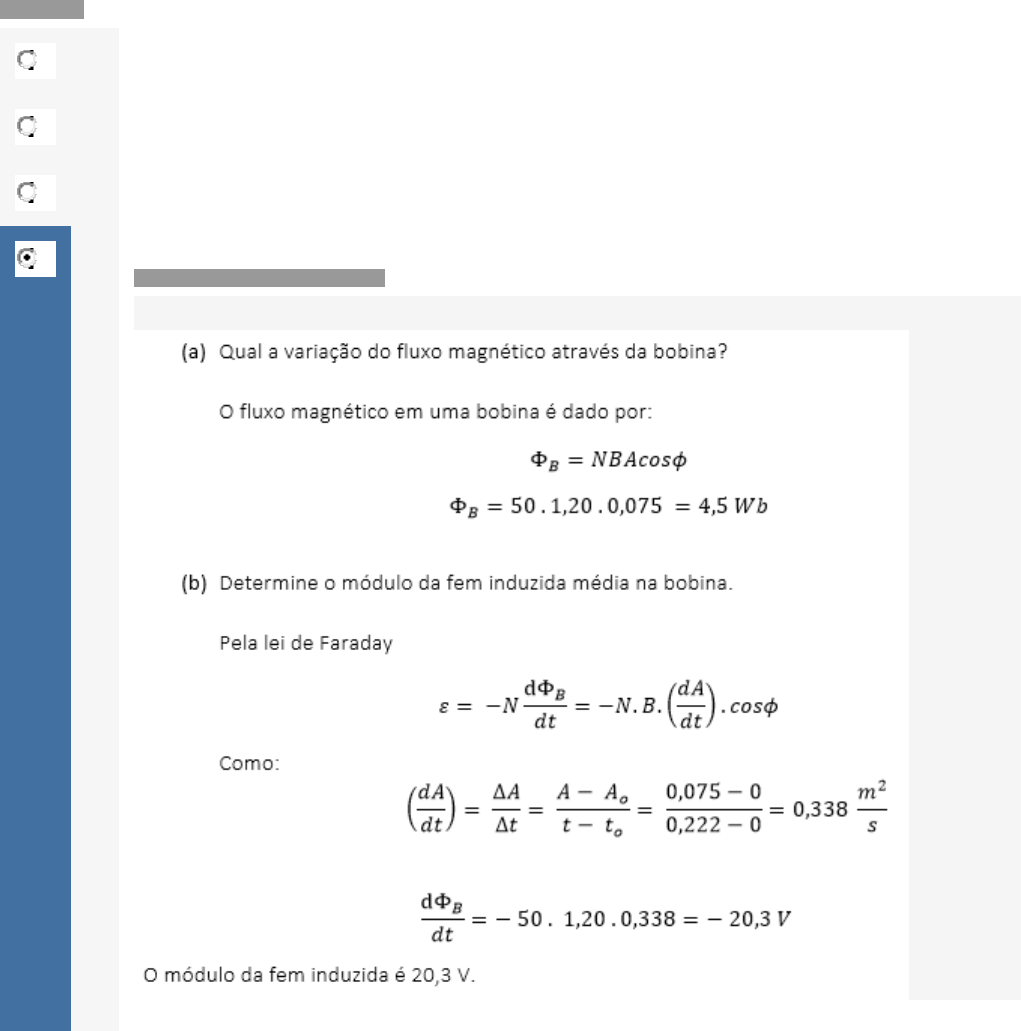

Considere uma bobina imersa em um campo magnético uniforme de 1,20 T.
Inicialmente o plano da bobina está paralelo em relação ao vetor campo
magnético. Ao realizar uma rotação 0,222s depois, o plano da bobina
encontra-se perpendicular ao vetor campo magnético. Se esta bobina tem
perfil retangular com 0,075 m2 de área e possui 50 espiras devido à rotação
produzida, considere as seguintes afirmações:
I. A variação do fluxo magnético através da bobina é 4,5 Wb;
II. O módulo da fem induzida média na bobina é 20,3 V.
Assinale a alternativa correta:
Nota: 10.0
A Somente a proposição I é verdadeira;
B Somente a proposição II é verdadeira;
C Todas as proposições são falsas;
D Todas as proposições são verdadeiras.
Você assinalou essa alternativa (D)
Você acertou!
Questão 2/10 - Fisica- Eletricidade
Através da experiência relatada por Oersted, onde uma corrente elétrica
percorre um fio condutor, foi possível verificar algumas características a
respeito do campo magnético gerado nessa situação. Nesse contexto é
correto afirmar que:
Nota: 10.0
A As linhas de campo magnético geradas ao redor de um condutor retilíneo são radiais e uniformemente distribuídas ao longo do comprimento do condutor;
B O campo magnético gerado pelo fio condutor percorrido por uma corrente elétrica é independente da distância do fio;
C As linhas de campo magnético geradas ao redor de um condutor retilíneo são circulares, concêntricas e estão situadas em planos perpendiculares ao comprimento do
condutor;
Você assinalou essa alternativa (C)
Você acertou!
Gabarito: De acordo com a teoria (Aula 4 página 22)
D O campo magnético gerado pelo fio condutor percorrido por uma corrente elétrica tem a mesma direção do comprimento do fio.
Questão 3/10 - Fisica- Eletricidade
Suponha que as três resistências indicadas na figura possuem a mesma resistência,
portanto R1 = R2 = R3 =R.
Classifique as quatro combinações mostradas nos itens a, b, c, d, por ordem de
resistência equivalente Ra; Rb; Rc; Rd , da mais alta à mais baixa.
Nota: 10.0
A Ra > Rc > Rd > Rb
Você assinalou essa alternativa (A)
Você acertou!
B Ra > Rb > Rc> Rd
C Rc > Ra > Rb > Rd
D Rd > Rc > Rb > Ra
Questão 4/10 - Fisica- Eletricidade
Um circuito elétrico, conforme mostra a figura, é composto por uma bateria
de FEM εε = 15,5 V, com resistência interna r = 3 ohms e um resistor de R
= 6,5 ohms.
I. A corrente elétrica I que passa pelo circuito é 2,47 A;
II. A tensão Vab entre os pontos a e b é 10,61 V.
Assinale a alternativa correta:
Nota: 10.0
A Todas as proposições são verdadeiras;
B Somente a proposição I é verdadeira;
C Somente a proposição II é verdadeira;
Você assinalou essa alternativa (C)
Você acertou!
D Todas as proposições são falsas.
Questão 5/10 - Fisica- Eletricidade
Considere um alternador com uma bobina de 500 espiras circulares e raio
igual a 3,6 cm que se encontra entre os polos de um imã, conforme mostra
a figura. O campo magnético é uniforme e forma um ângulo de 60º com o
plano da bobina. Se o campo magnético diminui com uma taxa igual a 0,200
T/s, então o módulo e o sentido da fem induzida são respectivamente:
Nota: 10.0
A O módulo da fem é 0,352 V e o sentido é horário;
Você assinalou essa alternativa (A)
Você acertou!
B O módulo da fem é 0,574 V e o sentido é anti-horário;
C O módulo da fem é 0, 574 V e o sentido é horário;
D O módulo da fem é 0,352 V e o sentido é anti-horário.
Questão 6/10 - Fisica- Eletricidade
A figura representa uma espira condutora imersa em um campo magnético
entre os polos de um eletroímã, o módulo do campo magnético aumenta
com uma taxa crescente e constante de 0,015 T/s. A área da espira
condutora imersa no campo é igual a 20 cm2 e a resistência total do circuito,
incluindo o galvanômetro ligado nos pontos a e b, é igual a 3,0 ohms. A fem
induzida e a corrente induzida no circuito são respectivamente:
Nota: 10.0
A Fem εε=50.10-5 V e I=10.10-6 A;
B Fem εε=30.10-6 V e I=20.10-5 A;
C Fem εε=30.10-6 V e I=10.10-6 A;
Você assinalou essa alternativa (C)
Você acertou!
D Fem εε=50.10-5 V e I=20.10-5.
Questão 7/10 - Fisica- Eletricidade
Você deseja medir a corrente que passa pelo resistor de 2 ΩΩ indicado na figura e
também a diferença de potencial através dele.
Como um voltímetro e um amperímetro devem ser conectados a esse resistor?
Nota: 10.0
A Amperímetro e voltímetro ligados em série com o resistor.
B Amperímetro em série com o resistor e voltímetro conectado entre os pontos b e d.
Você assinalou essa alternativa (B)
Você acertou!
Resposta:
Um amperímetro deve ser sempre ligado em série com o dispositivo em que se quer determinar a corrente elétrica e o voltímetro deve ser ligado em paralelo com o dispositivo.
C Amperímetro conectado entre os pontos b e d e voltímetro em série com o resistor.
D Amperímetro e voltímetro ligados entre os pontos b e d.
Questão 8/10 - Fisica- Eletricidade
Uma partícula com carga elétrica igual a +Q entra com uma velocidade em
uma região onde há um campo magnético uniforme. Com base na figura a
seguir e na regra da mão direita, podemos afirmar que:
Nota: 10.0
A A partícula sofrerá um desvio para cima;
B A partícula será acelerada na direção do seu movimento;
C A partícula sofrerá um desvio para baixo;
Você assinalou essa alternativa (C)
Você acertou!
Gabarito: Utilizando a regra da mão direita (Aula 4) pode se chegar a esta conclusão. Com o indicador no sentido do campo e o polegar no sentido da velocidade, necessariamente a palma da
sua mão estará apontando para baixo. Isto indica a direção e sentido da força magnética que atuará sobre a partícula, logo a mesma sofrerá um desvio para baixo
D A partícula será desacelerada.
Questão 9/10 - Fisica- Eletricidade
Nos pontos internos de um longo solenoide percorrido por uma corrente
elétrica contínua, as linhas de campo magnético são:
Nota: 10.0
A Radiais, com origem no eixo do solenoide;
B Circunferências concêntricas;
C Retas paralelas ao eixo do solenoide;
Você assinalou essa alternativa (C)
Você acertou!
Gabarito: A figura 18 (Aula 4 página 29) serve de base para essa resposta. No entanto ela não mostras linhas exatamente paralelas pois o solenoide é “pequeno”.
um longo solenoide as linhas de campo passa a ser praticamente paralelas.
D Não há linhas de campo no interior do solenoide, pois nesse local o campo magnético é nulo.
Questão 10/10 - Fisica- Eletricidade
Um fio de cobre possui um diâmetro de 1,95 mm. Esse fio está ligado a um
chuveiro de 5500 W e conduz uma corrente elétrica de 43 A. A densidade
dos elétrons livres é de 8,5.1028 elétrons por metro cúbico. Analise as
proposições:
I. O módulo da densidade de corrente J é 3,24.107 A/m;
II. A área da seção reta do fio é 3,998.10-6 m2;
III. O módulo da velocidade de arraste é 0,001059 m/s ou 1,059 mm/s.
Assinale a alternativa correta:
Nota: 10.0
A Somente as proposições I e II são verdadeiras;
B Todas as proposições são verdadeiras;
C Somente a proposição I é verdadeira;
D Somente a proposição III é verdadeira.
Você assinalou essa alternativa (D)
Você acertou!
Questão 1/10 - Fisica- Eletricidade
Considere uma bobina imersa em um campo magnético uniforme de 1,20 T.
Inicialmente o plano da bobina está paralelo em relação ao vetor campo
magnético. Ao realizar uma rotação 0,222s depois, o plano da bobina
encontra-se perpendicular ao vetor campo magnético. Se esta bobina tem
perfil retangular com 0,075 m2 de área e possui 50 espiras devido à rotação
produzida, considere as seguintes afirmações:
I. A variação do fluxo magnético através da bobina é 4,5 Wb;
II. O módulo da fem induzida média na bobina é 20,3 V.
Assinale a alternativa correta:
Nota: 10.0
A Somente a proposição I é verdadeira;
B Somente a proposição II é verdadeira;
C Todas as proposições são falsas;
D Todas as proposições são verdadeiras.
Você assinalou essa alternativa (D)
Você acertou!
Questão 2/10 - Fisica- Eletricidade
A diferença de fase entre a tensão e a corrente elétricaem componentes
individuais, varia de acordo com o tipo de componente que está sendo
analisado. Em um resistor a tensão e a corrente elétrica estão sempre
___________. Em um capacitor a tensão está sempre ___________ em relação a
corrente elétrica. Em um indutor a tensão está sempre ____________ em
relação a corrente elétrica.
Nota: 10.0
A fora de fase, atrasada 90o, adiantada 90o;
B em fase, atrasada 90o, adiantada 90o;
Você assinalou essa alternativa (B)
Você acertou!
Gabarito: Aula
C fora de fase, adiantada 90o, atrasada 90o;
D em fase, adiantada 90o, atrasada 90o.
Questão 3/10 - Fisica- Eletricidade
Um solenoide fino possui 900 espiras por metro e raio igual a 2,50 cm. A
corrente no solenoide cresce com uma taxa uniforme de 60,0 A/s. Considere
as seguintes afirmações:
I. O módulo do campo elétrico induzido em um ponto situado a uma distância do eixo
do solenoide igual a 0,500 cm é 4,23.10-3 V/m;
II. O módulo do campo elétrico induzido em um ponto situado a uma distância do eixo
do solenoide igual a 1,0 cm é 5,71.10-2 V/m.
Assinale a alternativa correta:
Nota: 10.0
A Somente a proposição I é verdadeira;
Você assinalou essa alternativa (A)
Você acertou!
B Somente a proposição II é verdadeira;
C Todas as proposições são falsas;
D Todas as proposições são verdadeiras.
Questão 4/10 - Fisica- Eletricidade
A figura representa uma espira condutora imersa em um campo magnético
entre os polos de um eletroímã, o módulo do campo magnético aumenta
com uma taxa crescente e constante de 0,015 T/s. A área da espira
condutora imersa no campo é igual a 20 cm2 e a resistência total do circuito,
incluindo o galvanômetro ligado nos pontos a e b, é igual a 3,0 ohms. A fem
induzida e a corrente induzida no circuito são respectivamente:
Nota: 10.0
A Fem εε=50.10-5 V e I=10.10-6 A;
B Fem εε=30.10-6 V e I=20.10-5 A;
C Fem εε=30.10-6 V e I=10.10-6 A;
Você assinalou essa alternativa (C)
Você acertou!
D Fem εε=50.10-5 V e I=20.10-5.
Questão 5/10 - Fisica- Eletricidade
Um circuito elétrico, conforme mostra a figura, é composto por uma bateria
de FEM εε = 15,5 V, com resistência interna r = 3 ohms e um resistor de R
= 6,5 ohms.
I. A corrente elétrica I que passa pelo circuito é 2,47 A;
II. A tensão Vab entre os pontos a e b é 10,61 V.
Assinale a alternativa correta:
Nota: 10.0
A Todas as proposições são verdadeiras;
B Somente a proposição I é verdadeira;
C Somente a proposição II é verdadeira;
Você assinalou essa alternativa (C)
Você acertou!
D Todas as proposições são falsas.
Questão 6/10 - Fisica- Eletricidade
Uma partícula com carga elétrica igual a +Q entra com uma velocidade em
uma região onde há um campo magnético uniforme. Com base na figura a
seguir e na regra da mão direita, podemos afirmar que:
Nota: 10.0
A A partícula sofrerá um desvio para cima;
B A partícula será acelerada na direção do seu movimento;
C A partícula sofrerá um desvio para baixo;
Você assinalou essa alternativa (C)
Você acertou!
Gabarito: Utilizando a regra da mão direita (Aula 4) pode se chegar a esta conclusão. Com o indicador no sentido do campo e o polegar no sentido da velocidade, necessariamente a palma da
sua mão estará apontando para baixo. Isto indica a direção e sentido da força magnética que atuará sobre a partícula, logo a mesma sofrerá um desvio para baixo
D A partícula será desacelerada.
Questão 7/10 - Fisica- Eletricidade
Um fio de cobre possui um diâmetro de 1,95 mm. Esse fio está ligado a um
chuveiro de 5500 W e conduz uma corrente elétrica de 43 A. A densidade
dos elétrons livres é de 8,5.1028 elétrons por metro cúbico. Analise as
proposições:
I. O módulo da densidade de corrente J é 3,24.107 A/m;
II. A área da seção reta do fio é 3,998.10-6 m2;
III. O módulo da velocidade de arraste é 0,001059 m/s ou 1,059 mm/s.
Assinale a alternativa correta:
Nota: 10.0
A Somente as proposições I e II são verdadeiras;
B Todas as proposições são verdadeiras;
C Somente a proposição I é verdadeira;
D Somente a proposição III é verdadeira.
Você assinalou essa alternativa (D)
Você acertou!
Questão 8/10 - Fisica- Eletricidade
Nos pontos internos de um longo solenoide percorrido por uma corrente
elétrica contínua, as linhas de campo magnético são:
Nota: 10.0
A Radiais, com origem no eixo do solenoide;
B Circunferências concêntricas;
C Retas paralelas ao eixo do solenoide;
Você assinalou essa alternativa (C)
Você acertou!
Gabarito: A figura 18 (Aula 4 página 29) serve de base para essa resposta. No entanto ela não mostras linhas exatamente paralelas pois o solenoide é “pequeno”.
um longo solenoide as linhas de campo passa a ser praticamente paralelas.
D Não há linhas de campo no interior do solenoide, pois nesse local o campo magnético é nulo.
Questão 9/10 - Fisica- Eletricidade
Considere um alternador com uma bobina de 500 espiras circulares e raio
igual a 3,6 cm que se encontra entre os polos de um imã, conforme mostra
a figura. O campo magnético é uniforme e forma um ângulo de 60º com o
plano da bobina. Se o campo magnético diminui com uma taxa igual a 0,200
T/s, então o módulo e o sentido da fem induzida são respectivamente:
Nota: 10.0
A O módulo da fem é 0,352 V e o sentido é horário;
Você assinalou essa alternativa (A)
Você acertou!
B O módulo da fem é 0,574 V e o sentido é anti-horário;
C O módulo da fem é 0, 574 V e o sentido é horário;
D O módulo da fem é 0,352 V e o sentido é anti-horário.
Questão 10/10 - Fisica- Eletricidade
Uma bateria ideal, com resistência interna desprezível, é conectada a uma lâmpada,
como indicado na figura.
Quando a chave S é fechada, o que acontece com a intensidade da luz?
Nota: 10.0
A Aumenta – pois a chave ligada fornece mais corrente elétrica para lâmpada.
B A intensidade é a mesma – pois com a chave S ligada a fem da bateria permanece a mesma, mas a corrente elétrica do circuito se distribui entre a lâmpada e o resistor, não
alterando o brilho da lâmpada.
Você assinalou essa alternativa (B)
Você acertou!
C Aumenta – pois com a chave S ligada a diferença de potencial da bateria é maior na lâmpada, aumentando a corrente e consequentemente o brilho é maior.
D Diminui – pois com a chave S ligada a ddp da bateria é maior na lâmpada, aumentando a corrente na lâmpada.
Questão 1/10 - Fisica- Eletricidade
A figura representa uma espira condutora imersa em um campo magnético
entre os polos de um eletroímã, o módulo do campo magnético aumenta
com uma taxa crescente e constante de 0,015 T/s. A área da espira
condutora imersa no campo é igual a 20 cm2 e a resistência total do circuito,
incluindo o galvanômetro ligado nos pontos a e b, é igual a 3,0 ohms. A fem
induzida e a corrente induzida no circuito são respectivamente:
Nota: 10.0
A Fem εε=50.10-5 V e I=10.10-6 A;
B Fem εε=30.10-6 V e I=20.10-5 A;
C Fem εε=30.10-6 V e I=10.10-6 A;
Você assinalou essa alternativa (C)
Você acertou!
D Fem εε=50.10-5 V e I=20.10-5.
Questão 2/10 - Fisica- Eletricidade
Uma partícula com carga elétrica igual a +Q entra com uma velocidade em
uma região onde há um campo magnético uniforme. Com base na figura a
seguir e na regra da mão direita, podemos afirmar que:
Nota: 10.0
A A partícula sofrerá um desvio para cima;
B A partícula será acelerada na direção do seu movimento;
C A partícula sofrerá um desvio para baixo;
Você assinalou essa alternativa (C)
Você acertou!
Gabarito: Utilizando a regra da mão direita (Aula 4) pode se chegar a esta conclusão. Com o indicador no sentido do campo e o polegar no sentido da velocidade, necessariamente a palma da
sua mão estará apontando para baixo. Isto indica a direção e sentido da força magnética que atuará sobre a partícula, logo a mesma sofrerá um desvio para baixo
D A partícula será desacelerada.
Questão 3/10 - Fisica- Eletricidade
Uma bateria ideal, com resistência interna desprezível, é conectada a uma lâmpada,
como indicado na figura.
Quando a chave S é fechada, o que acontece com a intensidade da luz?
Nota: 10.0
A Aumenta – pois a chave ligada fornece maiscorrente elétrica para lâmpada.
B A intensidade é a mesma – pois com a chave S ligada a fem da bateria permanece a mesma, mas a corrente elétrica do circuito se distribui entre a lâmpada e o resistor, não
alterando o brilho da lâmpada.
Você assinalou essa alternativa (B)
Você acertou!
C Aumenta – pois com a chave S ligada a diferença de potencial da bateria é maior na lâmpada, aumentando a corrente e consequentemente o brilho é maior.
D Diminui – pois com a chave S ligada a ddp da bateria é maior na lâmpada, aumentando a corrente na lâmpada.
Questão 4/10 - Fisica- Eletricidade
Um solenoide fino possui 900 espiras por metro e raio igual a 2,50 cm. A
corrente no solenoide cresce com uma taxa uniforme de 60,0 A/s. Considere
as seguintes afirmações:
I. O módulo do campo elétrico induzido em um ponto situado a uma distância do eixo
do solenoide igual a 0,500 cm é 4,23.10-3 V/m;
II. O módulo do campo elétrico induzido em um ponto situado a uma distância do eixo
do solenoide igual a 1,0 cm é 5,71.10-2 V/m.
Assinale a alternativa correta:
Nota: 10.0
A Somente a proposição I é verdadeira;
Você assinalou essa alternativa (A)
Você acertou!
B Somente a proposição II é verdadeira;
C Todas as proposições são falsas;
D Todas as proposições são verdadeiras.
Questão 5/10 - Fisica- Eletricidade
Um circuito elétrico, conforme mostra a figura, é composto por uma bateria
de FEM εε = 15,5 V, com resistência interna r = 3 ohms e um resistor de R
= 6,5 ohms.
I. A corrente elétrica I que passa pelo circuito é 2,47 A;
II. A tensão Vab entre os pontos a e b é 10,61 V.
Assinale a alternativa correta:
Nota: 10.0
A Todas as proposições são verdadeiras;
B Somente a proposição I é verdadeira;
C Somente a proposição II é verdadeira;
Você assinalou essa alternativa (C)
Você acertou!
D Todas as proposições são falsas.
Questão 6/10 - Fisica- Eletricidade
Suponha que as três resistências indicadas na figura possuem a mesma resistência,
portanto R1 = R2 = R3 =R.
Classifique as quatro combinações mostradas nos itens a, b, c, d, por ordem de
resistência equivalente Ra; Rb; Rc; Rd , da mais alta à mais baixa.
Nota: 10.0
A Ra > Rc > Rd > Rb
Você assinalou essa alternativa (A)
Você acertou!
B Ra > Rb > Rc> Rd
C Rc > Ra > Rb > Rd
D Rd > Rc > Rb > Ra
Questão 7/10 - Fisica- Eletricidade
A utilização de instrumentos de medidas elétricas como voltímetros,
amperímetros e ohmímetros são fundamentais quando trabalhamos com
circuitos elétricos reais. Geralmente é mais rápido e fácil se executar uma
medição de uma determinada grandeza elétrica no circuito do que calculá-
la. Mas para isso é fundamental saber como utilizá-los corretamente.
Um voltímetro deve ser inserido em ________ com o elemento em que se
deseja medir a _________. Para que o voltímetro não altere os valores do
circuito sua resistência interna deve ser____________. Já um amperímetro
deve ser inserido em ________ com o elemento em que se deseja medir a
_________. Para que o amperímetro não altere os valores do circuito sua
resistência interna deve ser____________.
Assinale a alternativa que contenha as palavras corretas, que estão faltando
no trecho acima.
Nota: 10.0
A Série, corrente elétrica, muito alta, paralelo, voltagem, muito baixa;
B Paralelo, corrente elétrica, muito baixa, série, voltagem, muito alta;
C Paralelo, voltagem, muito alta, paralelo, corrente elétrica, muito alta;
D Paralelo, voltagem, muito alta, série, corrente elétrica, muito baixa.
Você assinalou essa alternativa (D)
Você acertou!
Gabarito: Rota aula 3, página 33-35
Questão 8/10 - Fisica- Eletricidade
Considere uma bobina imersa em um campo magnético uniforme de 1,20 T.
Inicialmente o plano da bobina está paralelo em relação ao vetor campo
magnético. Ao realizar uma rotação 0,222s depois, o plano da bobina
encontra-se perpendicular ao vetor campo magnético. Se esta bobina tem
perfil retangular com 0,075 m2 de área e possui 50 espiras devido à rotação
produzida, considere as seguintes afirmações:
I. A variação do fluxo magnético através da bobina é 4,5 Wb;
II. O módulo da fem induzida média na bobina é 20,3 V.
Assinale a alternativa correta:
Nota: 10.0
A Somente a proposição I é verdadeira;
B Somente a proposição II é verdadeira;
C Todas as proposições são falsas;
D Todas as proposições são verdadeiras.
Você assinalou essa alternativa (D)
Você acertou!
Questão 9/10 - Fisica- Eletricidade
Você deseja medir a corrente que passa pelo resistor de 2 ΩΩ indicado na figura e
também a diferença de potencial através dele.
Como um voltímetro e um amperímetro devem ser conectados a esse resistor?
Nota: 10.0
A Amperímetro e voltímetro ligados em série com o resistor.
B Amperímetro em série com o resistor e voltímetro conectado entre os pontos b e d.
Você assinalou essa alternativa (B)
Você acertou!
Resposta:
Um amperímetro deve ser sempre ligado em série com o dispositivo em que se quer determinar a corrente elétrica e o voltímetro deve ser ligado em paralelo com o dispositivo.
C Amperímetro conectado entre os pontos b e d e voltímetro em série com o resistor.
D Amperímetro e voltímetro ligados entre os pontos b e d.
Questão 10/10 - Fisica- Eletricidade
Um fio de cobre possui um diâmetro de 1,95 mm. Esse fio está ligado a um
chuveiro de 5500 W e conduz uma corrente elétrica de 43 A. A densidade
dos elétrons livres é de 8,5.1028 elétrons por metro cúbico. Analise as
proposições:
I. O módulo da densidade de corrente J é 3,24.107 A/m;
II. A área da seção reta do fio é 3,998.10-6 m2;
III. O módulo da velocidade de arraste é 0,001059 m/s ou 1,059 mm/s.
Assinale a alternativa correta:
Nota: 10.0
A Somente as proposições I e II são verdadeiras;
B Todas as proposições são verdadeiras;
C Somente a proposição I é verdadeira;
D Somente a proposição III é verdadeira.
Você assinalou essa alternativa (D)
Você acertou!
