1-Leia o excerto a seguir.

“A capacidade de produção de energia pela geração distribuída no Ceará poderia dobrar se o Governo do Estado reduzisse a alíquota do Imposto sobre Circulação de Mercadorias e Serviços (ICMS) de 27% para 18%. A perspectiva foi apresentada pelo presidente da GDSolar Holding, Ricardo Costa, durante evento do Lide Ceará, grupo de lideranças empresariais. A geração distribuída acontece quando a energia elétrica usada é gerada pelo próprio agente consumidor, seja pessoa física ou jurídica”.

QUINTELA, S. Potência de geração distribuída no Ceará pode dobrar com redução de ICMS. Diário do Nordeste, 2022. Disponível em: <https://diariodonordeste.verdesmares.com.br/opiniao/colunistas/samuel-quintela/potencia-de-geracao-distribuida-no-ceara-pode-dobrar-com-reducao-de-icms-1.3224340>. Acesso em: 22 jun. 2022.

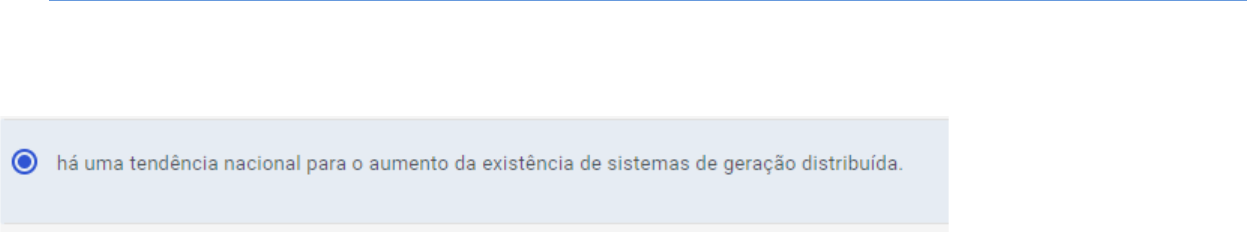

Acerca deste trecho e considerando o contexto recente da geração distribuída, é correto afirmar que:
2-Sem sombra de dúvidas, uma das principais preocupações que temos, se tratando de sistemas elétricos industriais, é com relação à potência elétrica reativa. Trata-se de um tipo de potência vista com frequência em locais onde temos motores elétricos de indução, e quando estes estão presentes em grande quantidade, precisamos nos atentar ao controle da medida, também ao resultado com relação da potência ativa, o fator de potência.

Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I- O controle do fator de potência se baseia no uso de equipamentos, como outros tipos de motores elétricos.
PORQUE:
II- Com isto, torna-se possível modificar a relação de potência reativa vista no sistema elétrico.

A respeito dessas asserções, assinale a opção correta:
3-Alguns parâmetros, para o caso de sistemas de proteção utilizando elementos como os disjuntores de atuação residual, popularmente conhecidos como “DRs”, deverão ser analisados, como a corrente nominal nestes dispositivos, a tensão nominal e a quantidade de condutores vivos. Além disso, cabe considerarmos que:
4-Leia o que preconiza o item 9.5.2.1.2 da NBR 5410:
“a) em cômodos ou dependências com área igual ou inferior a 6 m² deve ser prevista uma carga mínima de 100 VA; e
b) em cômodos ou dependências com área superior a 6 m², deve ser prevista uma carga mínima de 100 VA para os primeiros 6 m², acrescida de 60 VA para cada aumento de 4 m² inteiros.”
ABNT — ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 5410 — Instalações elétricas de baixa tensão. Rio de Janeiro: ABNT, 2004. p. 183.
Com base nas informações apresentadas nesse trecho e realizando os cálculos propostos nele, assinale a alternativa que apresenta, aproximadamente, a potência necessária em kVA para iluminar um galpão de 274 m².
5-O processo de tarifação de energia elétrica, no setor industrial, é feito de maneira a estabelecer, independentemente de qual seja a concessionária de energia elétrica envolvida, dentro do setor elétrico brasileiro, para incluir questões como horários específicos e períodos do ano em específico, permitindo, por exemplo, a possibilidade de maior economia.

Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I- São estabelecidos dois horários principais para o desenvolvimento do processo de tarifação no contexto industrial.
PORQUE:
II- As bandeiras não interferem no estabelecimento das componentes e demais especificidades tarifárias.

A respeito dessas asserções, assinale a opção correta:
6- São vários os fatores que influenciam no processo de instalação de cabos elétricos, bem como no seu funcionamento, posteriormente, como a temperatura ambiente, a resistividade térmica do solo e a forma como será (ou não) desenvolvido o agrupamento dos circuitos necessários.

Considerando essas informações, analise as asserções a seguir e a relação proposta entre elas.

I. Para corrigir questões como a variação de resistividade do solo, com relação ao previsto, fazemos o uso de um fator de correção de corrente.
PORQUE:
II. Com isso, torna-se possível minimizar ainda mais possíveis perdas frente ao novo cenário prático de capacidade de condução de corrente.

É correto o que se afirma em:
CHUTE
7- Utilizando o conceito de eficiência luminosa e a equação, determine o valor da potência consumida Pc por uma fonte de luz com fluxo luminoso emitido de ψ = 56 lúmens, sabendo que a eficiência dessa fonte é de η = 0,8 lúmens/W.
Considerando as informações acima, assinale a alternativa que apresenta o resultado correto da equação.
8- Leia o trecho a seguir.
“Os motores são máquinas que transformam energia elétrica em energia mecânica e são divididos em dois grandes grupos, tomada a forma de corrente como base: corrente contínua e corrente alternada.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 221.
Considerando as informações do texto, bem como o que foi estudado, é correto afirmar que:
9- Leia o trecho a seguir.
“A norma agrupa os materiais isolantes e os sistemas de isolamento no que denomina de classe de isolamento. O isolamento é limitado pela temperatura que cada material isolante pode suportar em regime contínuo sem que seja afetada a sua vida útil.
As classes de isolamento empregadas em máquinas elétricas são:
– Classe A – Limite de 105°C
– Classe E – Limite de 120°C
– Classe F – Limite de 155°C
– Classe H – Limite de 180°C”.

MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 232.

Considerando as informações do texto, bem como o que foi estudado, é correto afirmar que:
10- Uma das principais etapas no processo de dimensionamento de instalações elétricas industriais, sejam para uso geral ou destinadas a algum equipamento elétrico específico, é o estabelecimento da secção mínima dos condutores. Considerando como exemplo a secção mínima dos condutores de fase, utilizaremos o método de referência, e, a partir deste, alguns outros parâmetros também serão incluídos.

Considerando essas informações, analise as afirmativas a seguir.

I. A capacidade de condução de corrente é um dos parâmetros a serem considerados para o estabelecimento da secção.
II. Os limites de queda de tensão nos condutores também devem ser considerados a este ponto.
III. A capacidade de condução de corrente de curto-circuito durante um período limitado de tempo também deve ser analisada.
IV. A capacidade de isolação do cabo também deve ser considerada no estabelecimento da secção do condutor de fase.

Está correto o que se afirma em:
CHUTE
