Rodrigo Molgado GRA1651 Instalações e Equipamentos Elétricos Industriais Prova N2
1) Leia o trecho a seguir.
“Os recintos industriais devem ser suficientemente iluminados para se obter o melhor
rendimento possível nas tarefas a executar. O nível de detalhamento das tarefas exige
um iluminamento adequado para se ter uma percepção visual apurada.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 35.
Considerando as informações do texto, bem como o que foi estudado, um bom projeto
de iluminação leva em consideração alguns pontos essenciais. Avalie as afirmações a
seguir.

I. O projeto deve especificar o nível de iluminamento suficiente para cada atividade a
ser desempenhada em cada ambiente.
II. O projeto deve especificar a correta distribuição espacial da luz sobre o cômodo ou
ambiente.
III. O projeto deve especificar a cor da luz e seu rendimento.
IV. O projeto deve especificar o tipo de execução das paredes e pisos.

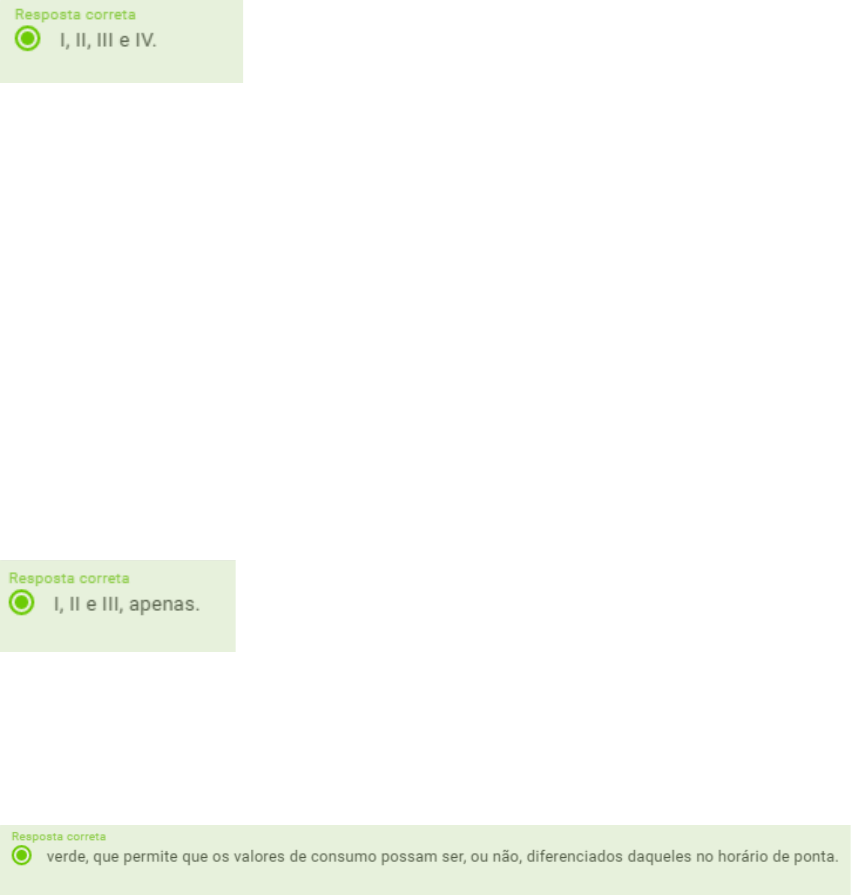

É correto o que se afirma em:

2) Uma das principais etapas no processo de dimensionamento de instalações
elétricas industriais, sejam para uso geral ou destinadas a algum equipamento elétrico
específico, é o estabelecimento da secção mínima dos condutores. Considerando
como exemplo a secção mínima dos condutores de fase, utilizaremos o método de
referência, e, a partir deste, alguns outros parâmetros também serão incluídos.

Considerando essas informações, analise as afirmativas a seguir.

I. A capacidade de condução de corrente é um dos parâmetros a serem considerados
para o estabelecimento da secção.
II. Os limites de queda de tensão nos condutores também devem ser considerados a
este ponto.
III. A capacidade de condução de corrente de curto-circuito durante um período
limitado de tempo também deve ser analisada.
IV. A capacidade de isolação do cabo também deve ser considerada no
estabelecimento da secção do condutor de fase.

Está correto o que se afirma em:

3) Parte da estrutura tarifária, aplicável ao setor industrial, pode ser interpretada por
seu critério denominado como “Horo Sazonal”, no qual entendemos o papel do perfil
de consumo de acordo com as horas do dia e a coincidência, ou não, com períodos
onde o sistema elétrico de fornecimento de energia é, geralmente, mais requisitado.

Desta forma, chegamos à tarifa:

4) Leia o trecho a seguir.

“A Potência Elétrica é definida como a taxa de transferência de Energia Elétrica de
uma dada fonte para uma determinada carga pelo tempo. A tensão, corrente e
resistência elétrica contribuem para a definição dessa taxa.”

WAYGOOD, A. Uma introdução à ciência elétrica. Rio de Janeiro: LTC, 2017. p. 95.
Com base no apresentado, analise as asserções a seguir e a relação proposta entre
elas.
I. O cálculo da potência elétrica demandada por um dado sistema elétrico é utilizado
para projetar a infraestrutura elétrica necessária (transformadores, disjuntores e
demais dispositivos) para abastecê-lo.
PORQUE:
II. Conhecer a potência elétrica do sistema a ser energizado é o passo primordial para
qualquer projeto de instalações elétricas, seja ele industrial ou residencial, e serve
para se projetar o sistema elétrico que fornecerá energia para esse sistema.
A respeito dessas asserções, assinale a opção correta.

5) Leia o trecho a seguir.
“Os motores são máquinas que transformam energia elétrica em energia mecânica e
são divididos em dois grandes grupos, tomada a forma de corrente como base:
corrente contínua e corrente alternada.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 221.
Considerando as informações do texto, bem como o que foi estudado, é correto
afirmar que:

6) Utilizando o conceito de iluminância e a equação , determine o fluxo
luminoso médio F aproximado que ilumina uma área de S = 1,4 m² sobre uma
superfície plana, sabendo que a iluminação provém de uma fonte de luz cuja
iluminância vale E = 2 lux, posicionada, perpendicularmente, em relação à superfície.

Considerando as informações acima, assinale a alternativa que apresenta o resultado
correto da equação.

7) O processo de divisão de circuitos em uma instalação elétrica ocorre de forma a
limitar questões como faltas de energia, potencializar atividades de análise e
manutenção, dentre outras. Além disso, em um sistema em que há a possibilidade de
utilização de equipamentos de mais baixa potência, podemos usar, fragmentando de
outras partes de maior potência, cabos com bitolas menores, gerando, assim, menos
gastos, por exemplo.

Considerando essas informações e supondo, ainda, as especificações destinadas a
circuitos terminais, sabemos que:

8) Sabendo que, durante a partida, a corrente elétrica de um motor pode alcançar
valores bem mais altos do que a corrente nominal e utilizando a equação, determine o
valor da esperado da corrente de partida quando se observa, na placa do motor, os
valores de corrente nominal In = 12 A e ⍺ = 7.
Considerando as informações acima, assinale a alternativa que apresenta o resultado
correto da equação.

9) Para o desenvolvimento da proteção contra choques elétricos, alguns cuidados,
diferentemente das especificações estabelecidas para a proteção de condutores
elétricos de uma instalação elétrica, por exemplo, são necessários. Esta proteção
pode ainda ser dividida em básica, supletiva e adicional, de acordo com a NBR 5410.
Além disso, utiliza-se dispositivos como os:

10) A corrente de curto-circuito, em um dado ponto, para referência na especificação
de elementos de proteção como disjuntores, por exemplo, pode ser estimada a partir
de questões específicas do sistema, como qual a tensão estabelecida entre as fases.
Todavia, em todos estes casos cabe ainda analisar a localização do defeito (à
montante ou à jusante).
Com base no apresentado, analise as asserções a seguir e a relação proposta entre
elas.

I- O fator de potência de curto-circuito, utilizado no cálculo da corrente de curto-
circuito, é dado considerando a tensão estabelecida de fase.
PORQUE:
II- Para correntes de curto maiores, à montante, este tenderá a aumentar cada vez
mais.

A respeito dessas asserções, assinale a opção correta:
