IDENTIFICAÇÃO DE CIRCUITOS PNEUMÁTICOS:
- Elementos de trabalho: número seqüencial + letra A (1A, 2A, 3A, ...)
-Elementos de tratamento e distribuição do ar comprimido: número seqüencial + letra P ou Z (1P/1Z, 2P/2Z, 3P/3Z, ...)
- Elemento de comando e válvulas: número do atuador + letra V + número seqüencial (1V1, 1V2, ... 2V1, 2V2, ...)
- Elementos de sinais (fins de curso): número do atuador + letra S +1 para recuado ou 2 para avançado (1S1, 1S2, ... 2S1, ...)
- Outros componentes: número do atuador + letra Z + número seqüencial (1Z1, 1Z2, ... 2Z1, ...)

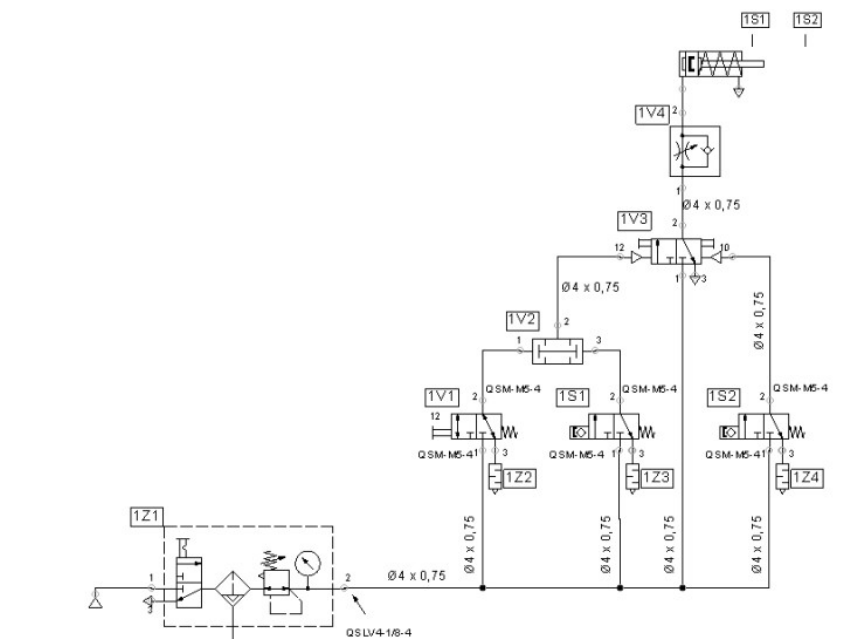

O diagrama adiante exemplifica tal sistema de identificação:
Fonte: USP – Universidade de São Paulo – Disciplina SEL406.
