Fundamentos da Eletricidade II
Aluno (a): Paulo Roberto Santos da Silva
Data: 11 / 01 / 2023
Atividade de Pesquisa 02
NOTA: 10
INSTRUÇÕES:
· Esta Avaliação de pesquisa contém 10 questões, totalizando 10 (dez) pontos.
· Você deve preencher dos dados no Cabeçalho para sua identificação
· Nome / Data de entrega
· Utilize o espaço delimitado abaixo de cada questão para desenvolver suas respostas.
· Só serão aceitas as respostas que estiverem dentro do espaço delimitado.
· Ao terminar grave o arquivo com o nome Atividade de Pesquisa 01 (nome do aluno).
· Salve o arquivo no formato .pdf e envie o arquivo pelo sistema.

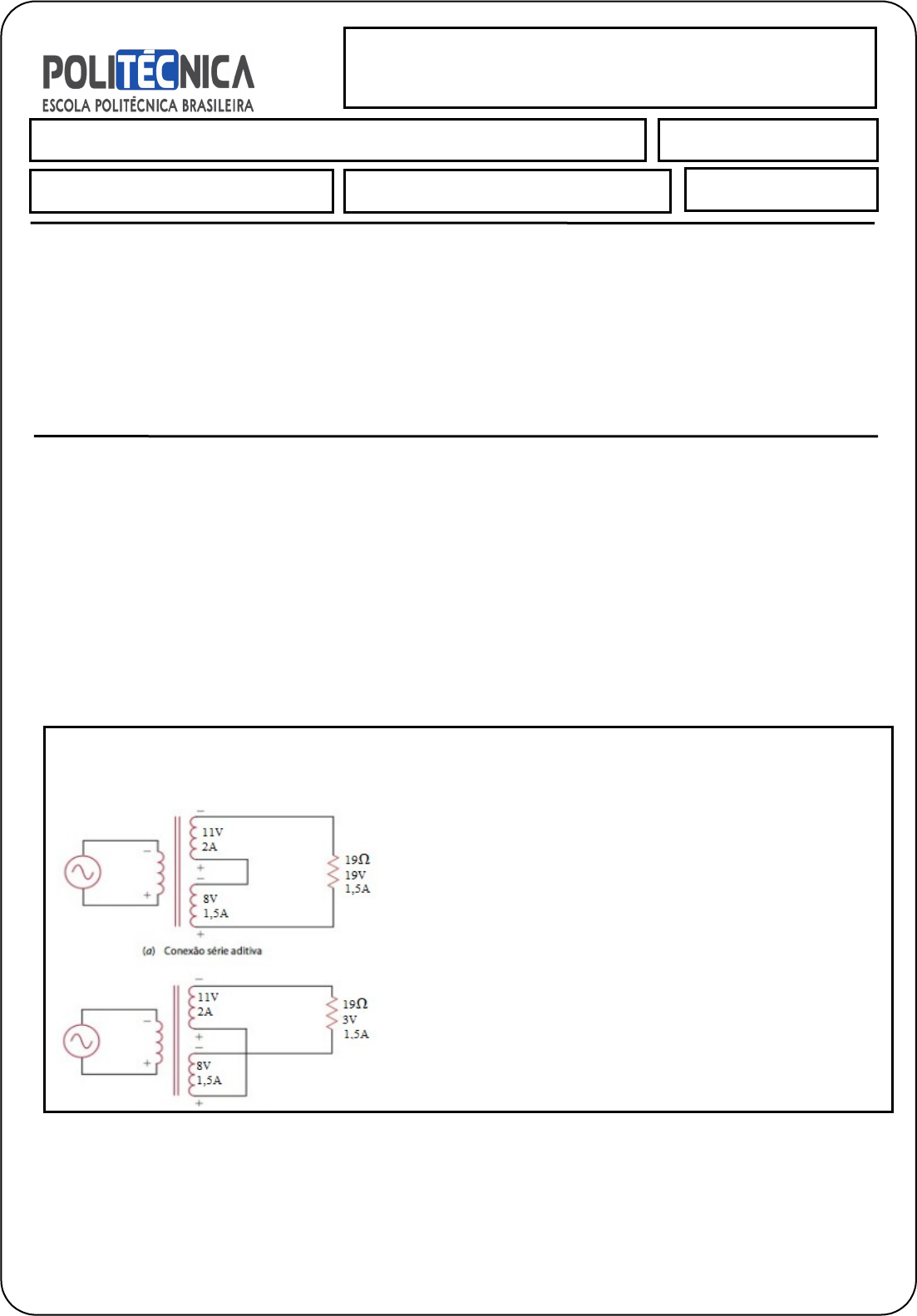

1) Dois enrolamentos do secundário devem ser conectados em série. Um enrolamento tem valores nominais de 11V e 2 A. O outro tem valores nominais de 8 V e 1,5 A.
a) Quais são a tensão e a corrente disponíveis se uma polaridade instantânea + é conectada à outra polaridade instantânea + ?
b) Quais são a tensão e a corrente disponíveis se uma polaridade instantânea + é conectada à outra polaridade instantânea - ?
Espaço para a resposta:
2) Considere a Figura abaixo. Para uma configuração do primário em estrela, quais terminais devem ser conectados juntos?
Espaço para a resposta:
Deve ser conectado os terminais 1,5 e 9
3) Um indutor de 5 mH e um resistor de 1500 Ω estão conectados em série com uma fonte de tensão CA. Qual é a impedância desse circuito em 30 kHz? Determine também a corrente e a potência para este circuito quando a amplitude da fonte de tensão é 50 V.
Espaço para a resposta:
XL = 2 * 𝜋 * F * L
XL = 2 * 3,14 * 30 000 * 0,005
XL = 94,2
Z =
Z =
Z = 30000.147893635
I = V/Z
I = 50 / 30000.147893635
I = 0.001666658
Vr = R * I
Vr = 50 * 0.001666658
Vr = 0.0833329
Vl = XL * I Vr = R * I
Vr = 50 * 0.001666658
Vr = 0.0833329
Vl = XL * I
Vl = 0.156999184
Vl = 0.156999184
4) 	Altere o valor de R na Figura abaixo para 2,2 kΩ e determine IT e Z.
Espaço para a resposta:
Ir = 50V / 2200Ω = 0.0227A
XL = 6.28 * 50 * 10³ * 10 * 10 ̄³ = 3140Ω
IL = 50V / 3140Ω = 0.0159A = 15.9A
It =
It =
It = 0.0277A = 27.7A
Z = 50V / 0.0277A = 1803Ω
5) Determine a velocidade síncrona de um motor de 8 polos, 240 V, 60 Hz.
Espaço para a resposta:
2p = 8
f = 60Hz
V = 240v
nₛ =
nₛ =
6) Determine o escorregamento de um motor de 2 polos, 120 V, 60 Hz como velocidade nominal de 3450 rpm.
Espaço para a resposta:
2p = 2
f = 60Hz
n = 3450rpm
nₛ = rpm

7) A chave de partida geralmente abre quando a velocidade de motor atinge entre 3600rpm e 4.16 % da velo- cidade nominal.
8) 	Qual é a sensibilidade de um voltímetro que usa um medidor de conjunto móvel de 25 μA?
Espaço para a resposta:
Sensibilidade = = 40Ω/V
9) 	Um medidor de conjunto móvel de 150 μA, 200 Ω, é usado em um voltímetro de 50 V. Qual é a resistência do multiplicador e a potência dissipada por ele?
Espaço para a resposta:
Im = 150µA Rm = 200Ω
Vm = Im*Rm
Vm = 0,00015A * 200 = 0,03V
Vmt = 50V – 0,03V = 49,9V
Rmt = 332666
Pmt = 0,00015 * 49,9V = 0,0074 = 7,4Mw
A resistência do multiplicador é de 335666Ω e sua potência deve ser maior que 7,4mW
10) 	Qual é a resistência interna de um voltímetro de 250 V, que usa um medidor de conjunto móvel de 50 μA?
Espaço para a resposta:
5 000 000 = 5MΩ
