Fundamentos da Eletricidade II
Aluno (a): João Costa Filho
Data: 06 /06 /2023
Atividade de Pesquisa 02
NOTA:
INSTRUÇÕES:
· Esta Avaliação de pesquisa contém 10 questões, totalizando 10 (dez) pontos.
· Você deve preencher dos dados no Cabeçalho para sua identificação
· Nome / Data de entrega
· Utilize o espaço delimitado abaixo de cada questão para desenvolver suas respostas.
· Só serão aceitas as respostas que estiverem dentro do espaço delimitado.
· Ao terminar grave o arquivo com o nome Atividade de Pesquisa 01 (nome do aluno).
· Salve o arquivo no formato .pdf e envie o arquivo pelo sistema.
1) Dois enrolamentos do secundário devem ser conectados em série. Um enrolamento tem valores nominais de 11V e 2 A. O outro tem valores nominais de 8 V e 1,5 A.
a) Quais são a tensão e a corrente disponíveis se uma polaridade instantânea + é conectada à outra polaridade instantânea + ? 3V e 1,5 A
b) Quais são a tensão e a corrente disponíveis se uma polaridade instantânea + é conectada à outra polaridade instatânia - ?
19V e 1,5A

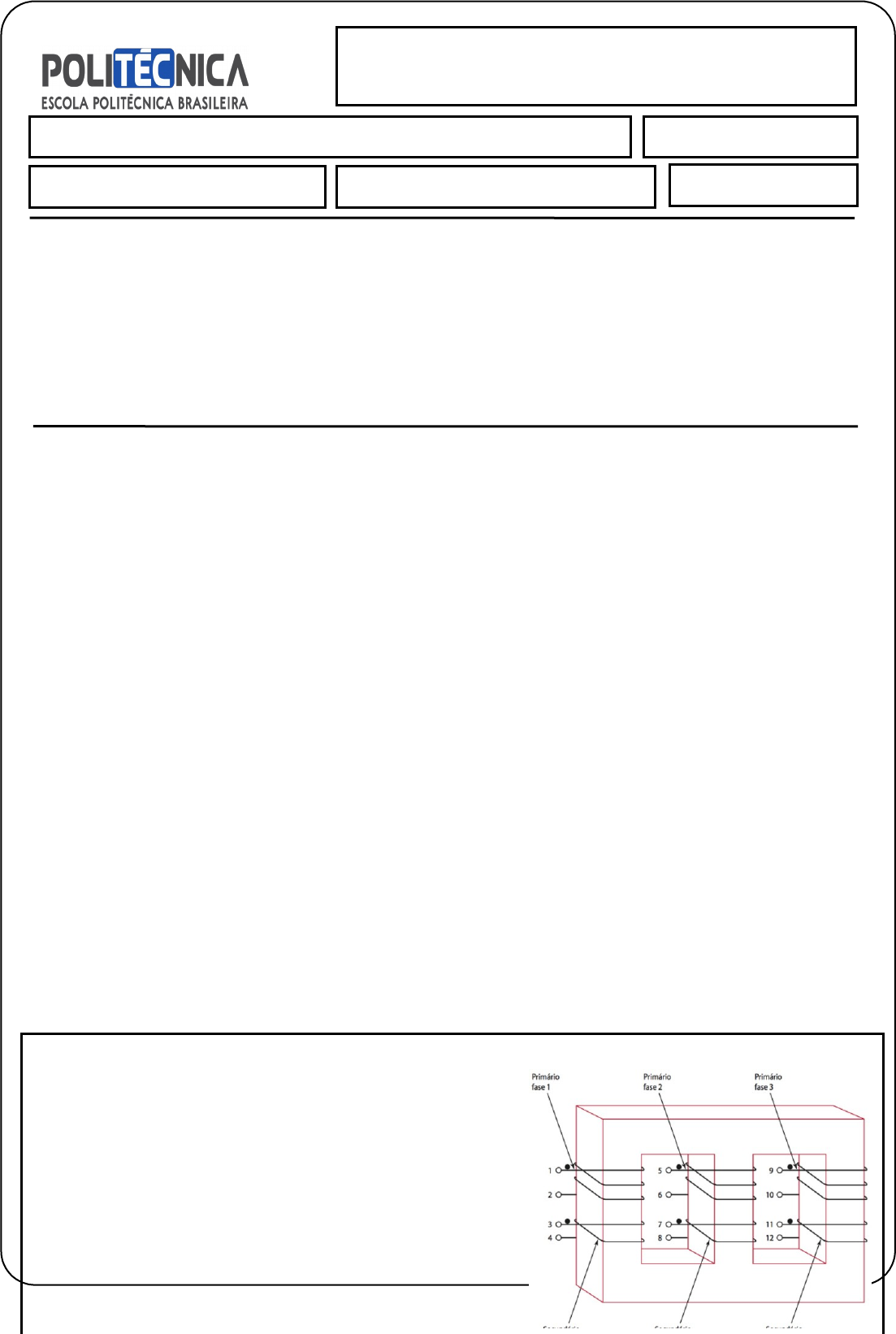

2) Considere a Figura abaixo. Para uma configuração do primário em estrela, quais terminais devem ser conectados juntos?
Espaço para a resposta: 	1,5,9 ou 2,6e10
3) Um indutor de 5 mH e um resistor de 1500 Ω estão conectados em série com uma fonte de tensão CA. Qual é a impedância desse circuito em 30 kHz? Determine também a corrente e a potência para este circuito quando a amplitude da fonte de tensão é 50 V.
Espaço para a resposta:
4) 	Altere o valor de R na Figura abaixo para 2,2 kΩ e determine IT e Z.
Espaço para a resposta :Z= 3,135Ω E It = 15,9A
5) Determine a velocidade síncrona de um motor de 8 polos, 240 V, 60 Hz.
Espaço para a resposta:900 rpm
6) Determine o escorregamento de um motor de 2 polos, 120 V, 60 Hz como velocidade nominal de 3450 rpm.
Espaço para a resposta:5%
7) A chave de partida geralmente abre quando a velocidade de motor atinge entre ___________ e ___________ % da velo- cidade nominal.
8) 	Qual é a sensibilidade de um voltímetro que usa um medidor de conjunto móvel de 25 μA?
Espaço para a resposta:40Ω/V
9) 	Um medidor de conjunto móvel de 150 μA, 200 Ω, é usado em um voltímetro de 50 V. Qual é a resistência do multiplicador e a potência dissipada por ele?
Espaço para a resposta: 	R= 333,13 KΩ , P=0,0075W
10) 	Qual é a resistência interna de um voltímetro de 250 V, que usa um medidor de conjunto móvel de 50 μA?
Espaço para a resposta:5MΩ
Atividade de Pesquisa 02: Fundamentos da Eletricidade II
