Last updated: 26/01/2023

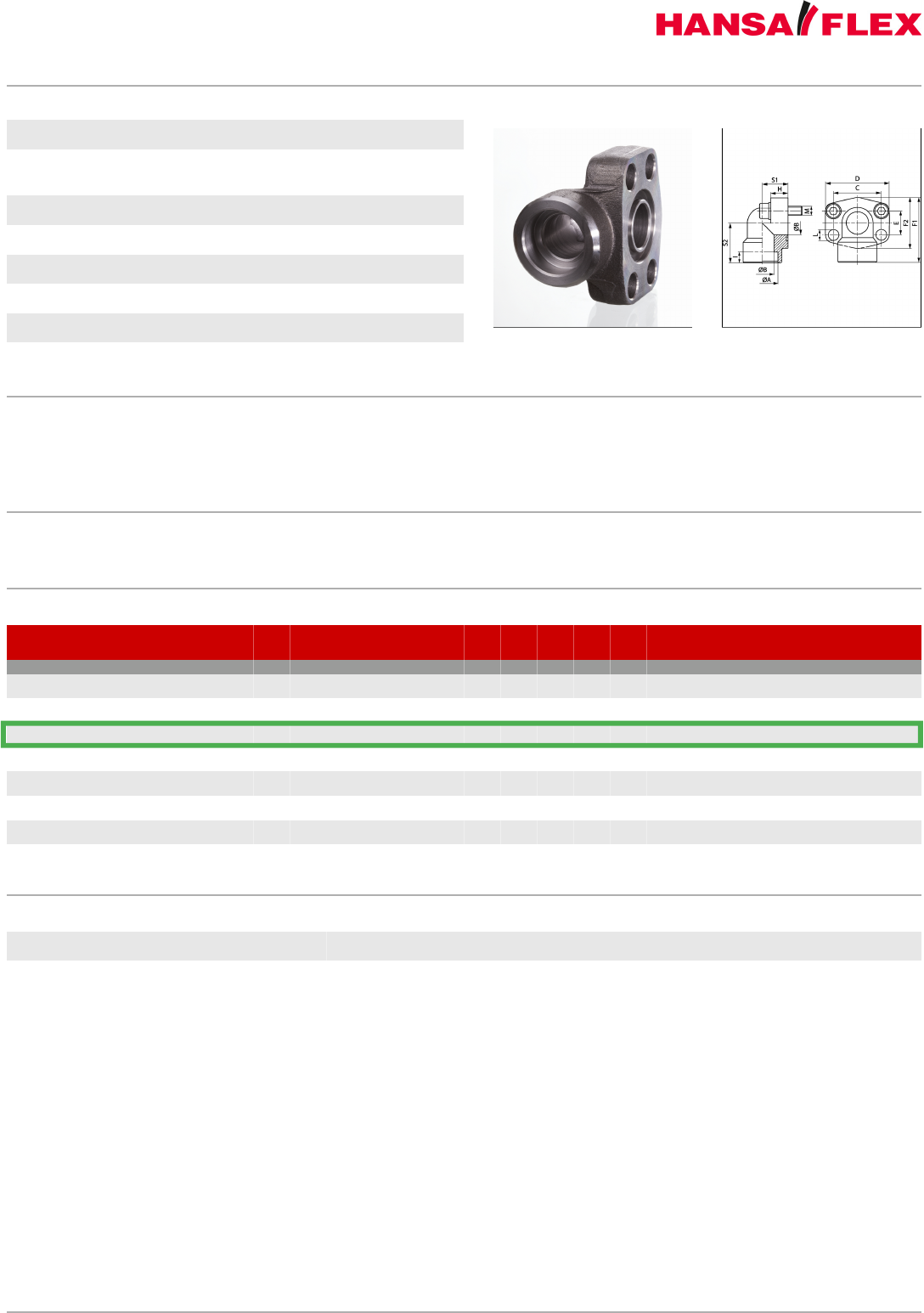

AFS 90 S (3000 PSI)
Flange soldável SAE, ângulo 90°
Características
Modelo ângulo 90°
Norma SAE J 518 C
ISO 6162
Série de pressão 3000 psi
Material S 355 J2 G3
Proteção de superfície oleado a preto
Tipo flange soldável SAE
Fixação furo parafuso
Customs tariff number 73079100
Indicação
A pressão operacional máxima indicada refere-se ao flange! A pressão operacional efetiva é determinada pelo tubo
(espessura da parede) e pela qualidade do tubo!
Os parafusos recomendados estão listados nas colunas M (metr) ou M (unc).
Âmbito de fornecimento
apenas flange
Artigo
Designação PB 10.9 Tamanho Ø B Ø A I S1 L S2 F1 C E M unc M métr.
(bar) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
AFS 80/90 S 350 1/2″ 13 21.6 10 20 9 37 60 38.1 17.5 5/16″ x 1.1/4″ M 8 x 30
AFS 80/90 S 038 350 1/2″ 13 17.5 10 20 9 37 60 38.1 17.5 5/16″ x 1.1/4″ M 8 x 30
AFS 100/90 S 350 3/4″ 19 27.2 10 24 11 38 63 47.6 22.2 3/8″ x 1.1/2″ M 10 x 35
AFS 102/90 S 315 1″ 25 34 12 28 11 43 70 52.4 26.2 3/8″ x 1.1/2″ M 10 x 35
AFS 104/90 S 250 1.1/4″ 32 42.8 14 34 11.5 51 85 58.7 30.2 7/16″ x 1.1/2″ M 10 x 40
AFS 106/90 S 200 1.1/2″ 38 48.6 16 38 13.5 56 95 69.9 35.7 1/2″ x 1.3/4″ M 12 x 45
AFS 108/90 S 200 2″ 51 61 18 42 13.5 65 110 77.8 42.9 5/8″ x 2″ M 12 x 45
PB = Pressão de trabalho máx. (bar)
Outras versões
AFS 90 S U (3000 / 6000 PSI) Flange soldável SAE, ângulo 90°
AFS 90 S M (3000 / 6000 PSI) Flange soldável SAE, ângulo 90°
Apesar de uma análise cuidada não podemos excluir erros e não assumimos a responsabilidade pelos dados contidos.
