INSTALAÇÕES ELÉTRICAS PREDIAIS avaliação

Prévia do material em texto

Pincel Atômico - 28/06/2021 19:29:41 1/7
MARCO AURELIO
SODRE DE JESUS
JUNIOR
AVALIACAO ONLINE (AUTOMATICA EAD)
Atividade finalizada em 27/06/2021 19:58:26 (tentativa: 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
INSTALAÇÕES ELÉTRICAS PREDIAIS [capítulos - Todos] - Avaliação com questões, com o peso total de 51,00 pontos
Turma:
Curso Técnico: Edificações - Grupo: EAD - FEVEREIRO/21 - EAD EDI [21244]
Aluno(a):
91198994 - MARCO AURELIO SODRE DE JESUS JUNIOR - Respondeu 17 questões corretas, obtendo um total de 43,35 pontos como nota
Questão
001
Os fios de cor azul claro são utilizados, em instalações elétricas residenciais, como fios:
Condutores
Terra
De retorno
X Neutros
Auxiliares
Questão
002
Sobre dimensionamento de condutores carregados de uma instalação elétrica e de acordo com a NBR 5410, a queda máxima de tensão percentual nos
circuitos terminais deve ser:
8
2
10
X 4
3
Questão
003

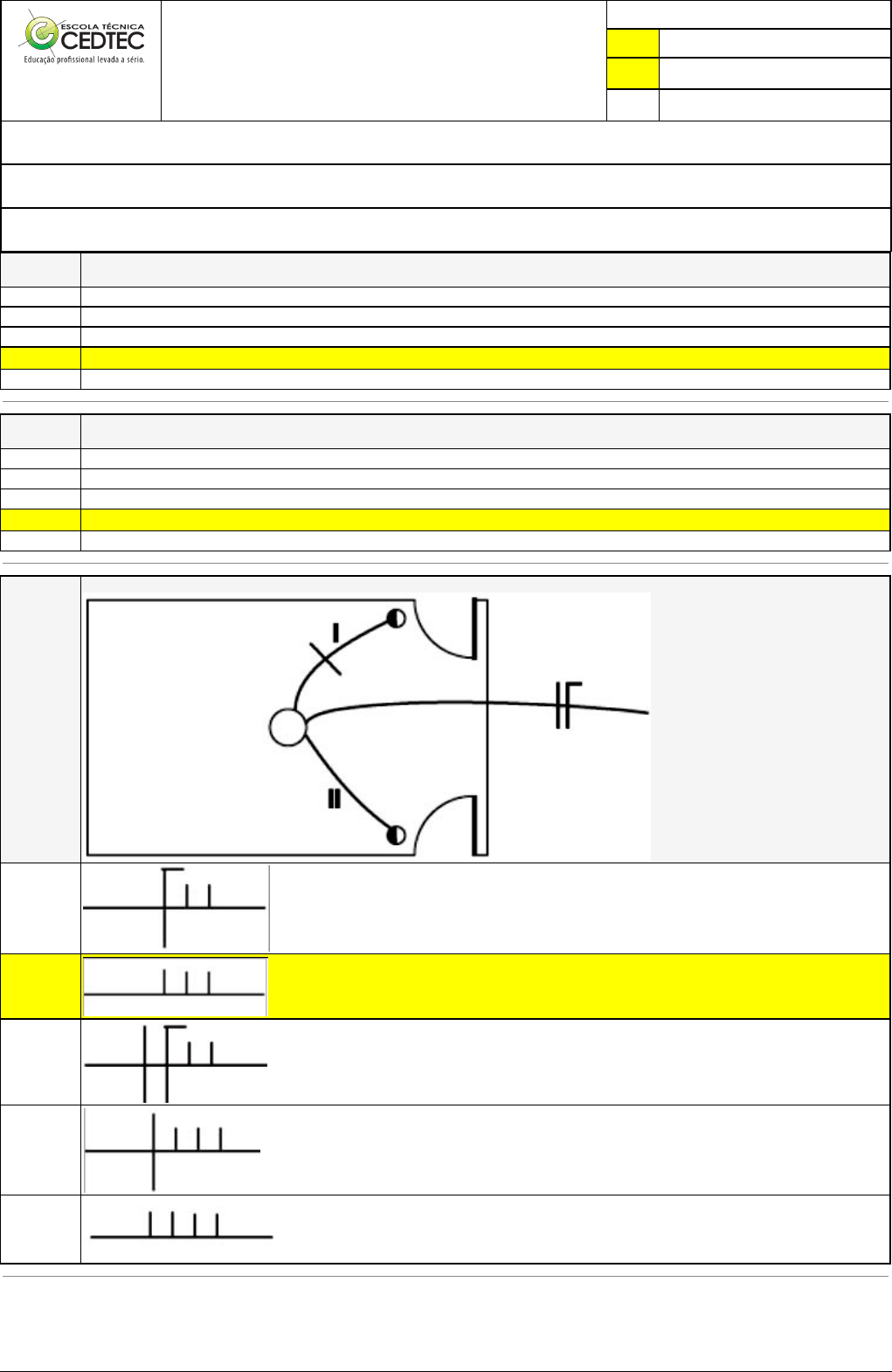

O diagrama unifilar completo do eletroduto II é:
X
Pincel Atômico - 28/06/2021 19:29:41 2/7
Questão
004
Considere uma residência com as características abaixo.
A potência ativa total dos pontos de tomada, iluminação e circuitos independentes é, em W:
8000
5400
14900
X 13700
12000
Questão
005
Nas figuras que ilustram os esquemas de aterramentos são observados alguns símbolos; analise-os.
Os símbolos ilustrados anteriormente são conhecidos, respectivamente, por:
A. condutor combinando as funções de neutro e de condutor de proteção (PEN); B. condutor de proteção (PE).
A. condutor combinando as funções de neutro e de condutor de proteção (PEN); B. condutor de retorno
A. condutor neutro (N); B. condutor de proteção (PEN).
A. condutor de proteção (PE); B. condutor combinando as funções de neutro e de condutor de proteção (PEN).
X A. condutor combinando as funções de neutro e de condutor de proteção (PEN); B. condutor neutro (N).
Questão
006
A figura abaixo mostra o diagrama unifilar do quadro de carga de uma instalação elétrica residencial. A simbologia gráfica empregada é a usualmente
adotada para instalações elétricas de baixa tensão. São indicados no diagrama o alimentador e sete circuitos da instalação.
De acordo com o esquema da figura, julgue os itens que se seguem.
I. O disjuntor geral da instalação é de 30 amperes.
II. A seção de todos os condutores dos circuitos é igual a 10mm2.
III. O diâmetro do eletroduto do alimentador é igual a 19 mm.
Está correto o que se afirma em:
I, apenas
III, apenas.
II e III.
II, apenas.
X I e III.
Pincel Atômico - 28/06/2021 19:29:41 3/7
Questão
007
Sobre o circuito é correto afirmar que:
Se as Lâmpadas forem diferentes a maior parcela do valor da tensão estará na lâmpada de menor potência.
X Se as Lâmpadas forem diferentes a corrente elétrica será diferente em cada lâmpada.
Se as Lâmpadas forem diferentes a maior parcela do valor da tensão estará na lâmpada de maior potência.
Se as Lâmpadas forem iguais a tensão elétrica será diferente em cada lâmpada.
Questão
008
Tipo de diagrama que representa todo o sistema elétrico, em seus detalhes com todos os condutores. Cada traço é um fio que será utilizado na ligação
dos componentes:
Diagrama multifilar
Diagrama de comando
Diagrama de sinalização
X Diagrama unifilar
Questão
009
A figura a seguir refere-se ao:
Diagrama unifilar da instalação de interruptores intermediários.
X Diagrama unifilar de interruptores paralelos.
Diagrama multifilar de um interruptor paralelo.
Diagrama unifilar da instalação de uma tomada trifásica.
Questão
010
Sendo dado a simbologia padronizada abaixo, completar as ligações no esquema unifilar abaixo ao lado, comando com quatro lâmpadas de 60VA-220V,
através de dois interruptor simples bipolares e uma tomada (2P+T+universal) ligada em 127 V.
Pincel Atômico - 28/06/2021 19:29:41 4/7
Outro tipo de ligação
X
Questão
011
Sobre o circuito acima é correto afirmar que:
As lâmpadas L1 e L2 ficam submetidas tensão de 6V.
X As lâmpadas L1 ficam submetidas pela mesma tensão.
A lâmpada L2 fica submetida a uma tensão de 12V.
As lâmpadas L1 ficam submetidas a uma tensão de 12V.
Questão
012
Com base nos critérios mínimos para a definição do número e da potência de pontos de tomadas apresentados pela ABNT NBR 5410/2008 –
Instalações elétricas de baixa tensão, assinale a alternativa que expressa corretamente o número de pontos de tomadas necessários em um dormitório
com 3m de largura e 4m de comprimento e suas respectivas potências.
2 tomadas, sendo 1 tomada de 600 VA e 1 tomada de 100 VA
X 3 tomadas com 100 VA cada.
3 tomadas, sendo 1 tomada de 600 VA e 2 tomadas de 100 VA
3 tomadas com 200 VA cada.
2 tomadas com 100 VA cada.
Questão
013
A tabela a seguir relaciona a área de seção transversal interna com o diâmetro nominal de cada eletroduto.
Um circuito elétrico é alimentado por três cabos que, juntos, ocupam uma área de seção transversal 800 mm2 aproximadamente. Tendo em vista uma
ocupação máxima de 40%, o menor diâmetro nominal de eletroduto para acomodar esses cabos é:
Pincel Atômico - 28/06/2021 19:29:41 5/7
X 2”
3”
1”
Para uma taxa de 40% de ocupação máxima nenhuma das seções acima é adequada sendo necessário uma seção de eletroduto superior a 3”
2 ½ “
Questão
014
Considere as afirmativas relacionadas ao dispositivo à corrente diferencial-residual (DR).
1. Em nenhum caso, o condutor neutro deverá ser interligado à terra à jusante de um dispositivo DR.
2. Quando existir um dispositivo DR instalado na proteção geral não poderá haver nenhum dispositivo DR instalado nas proteções individuais de circuitos
terminais.
3. O DR não dispensa o aterramento das massas dos equipamentos.
4. Dispositivos DR de baixa sensibilidade oferecem apenas proteção contra contatos indiretos.
5. Em nenhum caso, o condutor neutro deverá ser interligado a terra a jusante de um dispositivo DR.
Marque a opção em que todas as afirmativas estão corretas.
I, II e IV.
I, II e III.
II, III e IV.
I
X I, III e IV.
Questão
015
A seguir, apresenta-se ao lado, o quadro de distribuição bifásico de uma edificação.
Sobre o elemento indicado com o número 1, analise as afirmativas a seguir.
1. Tem como função apenas proteger os circuitos de possíveis sobrecargas.
2. Conjuga um disjuntor termomagnético e um disjuntor residual geral.
3. Esse elemento é conhecido como disjuntor diferencial residual geral e permite manobra manual.

Se somente a afirmativa (I) for verdadeira
Se somente as afirmativas (II) e (III) forem verdadeiras
Se somente as afirmativas (I) e (II) forem verdadeiras
X Se somente a afirmativa (III) for verdadeira
Se somente a afirmativa (II) for verdadeira
Questão
016
Têm-se os fusíveis DIAZED de correntes nominais iguais a 20 A, 35 A, 50A, 63 A e 80 A.
Para o sistema de proteção acima, os fusíveis a montante e a jusante mais adequados são:
MONTANTE - F1 / JUSANTE - F2
50A / 80A
35A / 35A
63A / 63A
20A / 63A
X 80A / 50A
Pincel Atômico - 28/06/2021 19:29:41 6/7
Questão
017
O diagrama unifilar representa um trecho de uma instalação elétrica contendo um circuito de comando de duas lâmpadas incandescentes em paralelo
controladas por dois interruptores paralelos instalados em locais distintos do ambiente, um circuito de duas tomadas de 127V instaladas em pontos
distintos do mesmo ambiente e um circuito de uma tomada de 220V.
Considerando que o eletroduto X possui apenas os condutores indicados no diagrama unifilar, ele deve ter diâmetro mínimo de:
1.1/4"
X 3/4"
1"
1.1/2"
1/2"
Questão
018
A norma NR 5444 da ABNT estabelece os símbolos gráficos referentes às instalações elétricas prediais. Associe a coluna da direita com a da esquerda
de acordo com o símbolo de cada elemento apresentado:
A ordem CORRETA de associação, de cima para baixo, é:
A, B, C, D, E, F.
B, F, A, C, D, E.
A, B, E, D, F, C.
A, B, E, F, D, C.
X B, F, E, D, C, A.
Questão
019
Uma TUE demanda 7500W numa rede monofásica de 220V. Considerando método de instalar B1, 30ºCe 1 circuito por eletroduto, qual seria o disjuntor
a ser utilizado?
Pincel Atômico - 28/06/2021 19:29:41 7/7
32A
40A
X 63A
50A
34A
Questão
020
A Figura abaixo apresenta curvas tempo de fusão x corrente de fusíveis tipo D.
Deseja-se dimensionar um fusível do tipo D, para proteger contra curto-circuito o circuito que alimenta um motor de indução trifásico. A corrente nominal
desse motor é igual a 25 A, e a relação entre a corrente de partida direta e a corrente nominal é igual a 8.
Considerando o fator de multiplicação unitário, sabendo-se que o tempo de partida do motor é igual a 4 segundos, e de acordo com as curvas
apresentadas na Figura acima, o valor mínimo, em ampère, da corrente nominal do fusível é:
63
25
X 50
35
20
