Pincel Atômico - 24/07/2024 14:51:13 1/5
Recuperação Online (EAD) - Todos Capitulos/Referencias -
Automático
Atividade finalizada em 03/05/2024 01:29:11 (1920936 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
INSTALAÇÕES ELÉTRICAS PREDIAIS [927427] - Avaliação com 20 questões, com o peso total de 100,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Eletrotécnica - Grupo: EAD - 09/23 - EAD ELE [99856]
Aluno(a):
91510633 - RAFAEL DO NASCIMENTO LIMA - Respondeu 20 questões corretas, obtendo um total de 100,00 pontos como nota
[350082_5600
5]
Questão
001

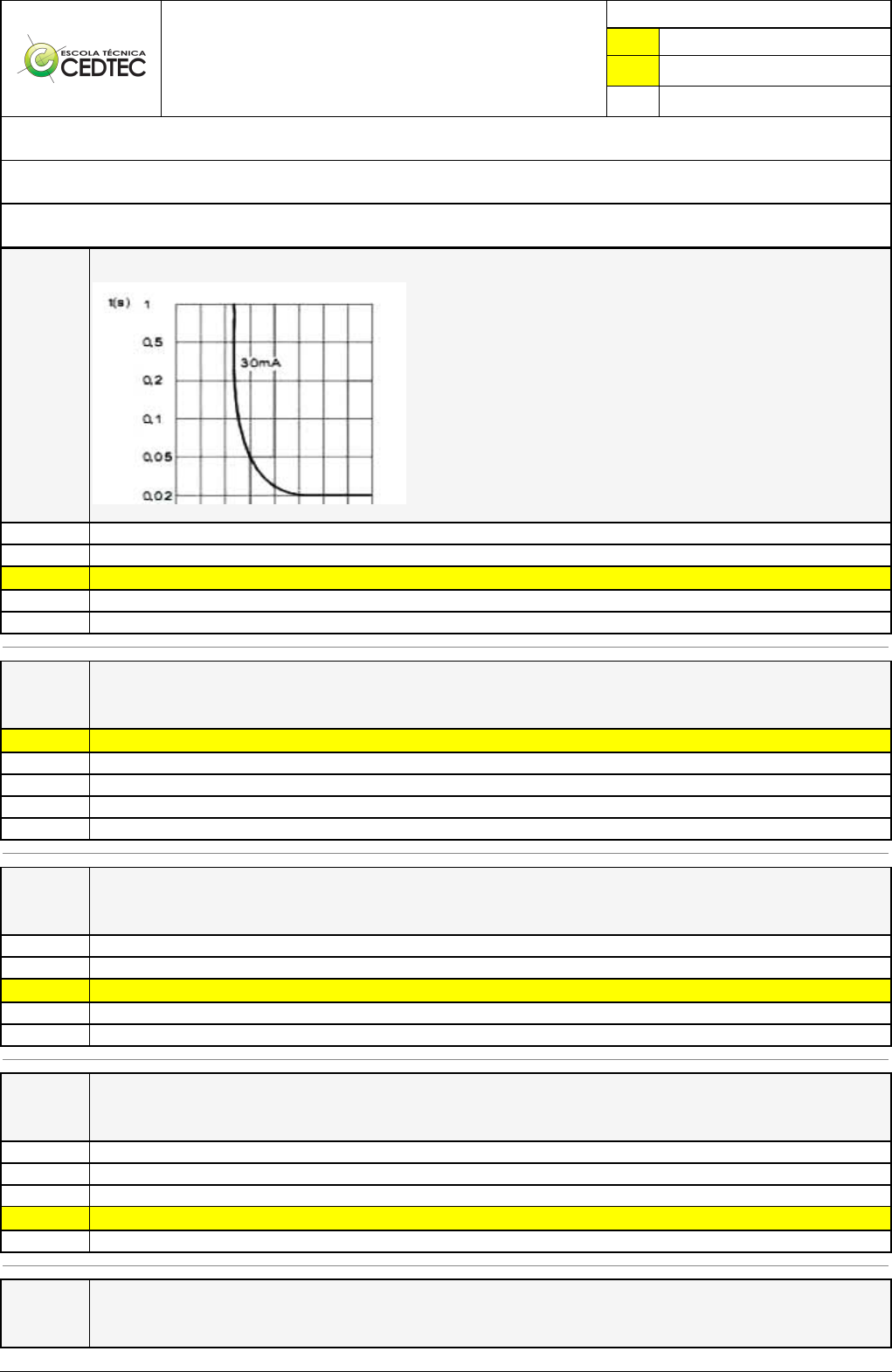

A figura abaixo representa a curva de atuação de um dispositivo de proteção usado em instalações elétricas residenciais, comerciais e
industriais.
Trata-se de um:
Disjuntor termomagnético.
Fusível NEOZED.
X Dispositivo diferencial-residual.
Dispositivo de proteção contra surtos.
Fusível DIAZED.
[350082_1016
1]
Questão
002
Apesar de um relativo declínio nas últimas décadas, esse recurso natural continua sendo a mais importante fonte de energia da atualidade.
Trata-se de uma fonte não renovável e que atua na produção de eletricidade, combustíveis e na constituição de matérias-primas para
inúmeros produtos, como a borracha sintética e o plástico.
A descrição acima refere-se:
X Ao petróleo
Ao gás natural
Ao xisto betuminoso
Á água
Ao carvão mineral
[350082_1687
88]
Questão
003
Sobre o uso do DR − dispositivo de proteção à corrente diferencial residual−, assinale a alternativa CORRETA.
O circuito magnético do DR deve envolver os condutores fase do circuito protegido, mas não deve envolver o neutro.
O uso do DR é para comando de equipamentos e não para proteção.
X Em instalações não residenciais, o DR deve ser instalado em circuitos de tomada de áreas sujeitas a lavagem.
O DR que garante proteção contra contatos diretos são os dispositivos com sensibilidade de corrente de falta superior a 30 mA.
O uso do DR dispensa o uso do condutor de proteção.
[350082_1683
81]
Questão
004
Uma instalação elétrica em uma dependência possui 30 tomadas de uso geral monofásicas, 10 luminárias, um equipamento ligado a duas
fases de 2.000 W e uma tomada monofásica de 3.000 W.
O número mínimo de circuitos para o atendimento a essas cargas é igual a:
6
4
3
X 5
2
[350082_5266
5]
Questão
005
De acordo com a NBR 5444:1989, qual dos símbolos abaixo NÃO é um símbolo válido para representar interruptores no projeto de uma
instalação elétrica desenhado sobre a planta da edificação?
Pincel Atômico - 24/07/2024 14:51:13 2/5
X
[350081_5369
5]
Questão
006
O esquema abaixo representa um diagrama multifilar e um unifilar de uma mesma instalação elétrica.
A que se refere essa instalação?
X Interruptor paralelo Three way
Interruptor simples
Acionamento de motor trifásico
Controlador de velocidade de motor CC
Ligação de lâmpadas fluorescentes com reator duplo e partida rápida
[350082_5600
1]
Questão
007
O uso dos disjuntores termomagnéticos em circuitos elétricos é indispensável, mesmo que existam, nesses circuitos, os dispositivos de
proteção à corrente diferencial residual (DR), tendo em vista que sua atuação se dá na presença de:
Curto-circuito, diferentemente do DR, que atua na presença de sobre-corrente.
Corrente de fuga e de curto-circuito, diferentemente do DR, que atua na presença de sobre-corrente.
Corrente de fuga e de sobre-corrente, diferentemente do DR, que atua na presença de curto-circuito.
Corrente de fuga, diferentemente do DR, que atua na presença de sobre-corrente e de curto-circuito.
X Curto-circuito e sobre-corrente, diferentemente do DR, que atua na presença de corrente de fuga.
[350082_5266
7]
Questão
008
Nas figuras que ilustram os esquemas de aterramentos são observados alguns símbolos; analise-os.
Os símbolos ilustrados anteriormente são conhecidos, respectivamente, por:
A. condutor de proteção (PE); B. condutor combinando as funções de neutro e de condutor de proteção (PEN).
A. condutor combinando as funções de neutro e de condutor de proteção (PEN); B. condutor de proteção (PE).
A. condutor neutro (N); B. condutor de proteção (PEN).
X A. condutor combinando as funções de neutro e de condutor de proteção (PEN); B. condutor neutro (N).
A. condutor combinando as funções de neutro e de condutor de proteção (PEN); B. condutor de retorno
Pincel Atômico - 24/07/2024 14:51:13 3/5
[350082_5483
5]
Questão
009
Sobre dimensionamento de condutores carregados de uma instalação elétrica e de acordo com a NBR 5410, a queda máxima de tensão
percentual nos circuitos terminais deve ser:
8
3
10
X 4
2
[350082_5600
7]
Questão
010
Em um sistema elétrico, foi adotada a instalação do DR de quatro polos no quadro geral trifásico de distribuição de circuitos terminais. Os
esquemas de aterramento que admitem esse tipo de ligação para o DR são:
TN-C e TN-S.
TT e TN-C.
IT e TN-C.
X TT e TN-S.
TN-C e TN-C-S.
[350083_1017
6]
Questão
011
Com relação a emendas de condutores em derivação pode-se afirma que:
Este tipo de emenda tem como objetivo separar o extremo de um condutor (RAMAL) numa região intermediária (REDE), para tomar uma
alimentação elétrica.
Este tipo de emenda tem como objetivo unir o extremo de um condutor (REDE) numa região intermediária (RAMAL), para tomar uma
alimentação elétrica.
X Este tipo de emenda tem como objetivo unir o extremo de um condutor (RAMAL) numa região intermediária (REDE), para tomar uma
alimentação elétrica.
Este tipo de emenda é a mais indicada para propiciar prolongamento necessário dos condutores.
Todas as alternativas estão incorretas.
[350083_2107
]
Questão
012
Qual o valor da corrente nominal de um circuito com potência elétrica equivalente a 5.000W e tensão=220V?
40 A.
16 A.
30 A.
32 A.
X 22,7 A.
[350083_5602
1]
Questão
013
Têm-se os fusíveis DIAZED de correntes nominais iguais a 20 A, 35 A, 50A, 63 A e 80 A.
Para o sistema de proteção acima, os fusíveis a montante e a jusante mais adequados são:
MONTANTE - F1 / JUSANTE - F2
X 80A / 50A
35A / 35A
20A / 63A
63A / 63A
50A / 80A
Pincel Atômico - 24/07/2024 14:51:13 4/5
[349996_1195
]
Questão
014
A figura a seguir refere-se ao:
Diagrama unifilar da instalação de uma tomada bifásica com condutor de proteção.
X Diagrama unifilar da instalação de uma tomada monofásica com condutor de proteção.
Diagrama de comando da instalação de uma tomada monofásica com condutor de proteção.
Diagrama multifilar da instalação de uma tomada monofásica com condutor de proteção.
[350083_581]
Questão
015
Sobre os critérios para divisão das instalações em circuitos, leia atentamente as afirmativas abaixo e responda:
I – Devem ser previstos circuitos terminais individuais para iluminação e tomadas;
II – Quando possível, prever circuitos individuais para iluminação e tomadas de uso geral (TUG) das dependências de cozinha, copa e área
de serviço;
III – Todas as tomadas de uso específico (TUE) devem ficar em circuitos individuais.
Todas as afirmativas são corretas
Apenas as afirmativas I e II estão corretas
X Apenas as afirmativas I e III estão corretas
Todas as afirmativas estão erradas
Apenas as afirmativas II e III estão corretas
[350083_5484
1]
Questão
016
O técnico Marcos precisa dimensionar os condutores para a instalação elétrica em uma residência unifamiliar. Para este dimensionamento,
inicialmente deve ser calculada a corrente. Para a instalação de um chuveiro com potência igual a 6.000 W, ligado em tensão de 120 V, a
corrente, em Ampères, que deverá solicitar o condutor é igual a:
36.
X 50.
0,5.
25
72.
[350081_5484
7]
Questão
017
Considere:
Conforme a NBR 5410, a seção mínima do condutor de proteção (PE) em função da seção do condutor fase previamente dimensionado
está, corretamente, relacionada em
I d
II a
III c
IV b
X
I c
II a
III b
IV d
I a
II b
III d
IV c
I b
II a
III c
IV d
I d
II a
III b
IV c
Pincel Atômico - 24/07/2024 14:51:13 5/5
[350081_1687
98]
Questão
018
Dimensionar o trechode eletroduto de PVC rígido entre um QDC e uma caixa de passagem (CP), como mostrado na figura abaixo,
considerando os condutores do tipo fio de cobre. Considere o eletroduto instalado na parte interna de uma edificação:
Φn= 32 mm ou 1.1/4
Φn= 40 mm ou 1.1/2
X Φn= 20 mm ou 1/2
Φn= 25 mm ou 3/4
Φn= 50 mm ou 2
[350081_1683
84]
Questão
019
Na divisão das instalações em unidades residenciais, circuitos independentes devem ser previstos para aparelhos com corrente nominal
superior a
X 10A
15A
20A.
30A
25A
[350081_1687
89]
Questão
020
A norma NBR 5410 define alguns esquemas de aterramento que podem ser utilizados nas instalações elétricas de baixa tensão. Quanto ao
sistema de aterramento tipo TT pode-se afirmar que:
O condutor de proteção elétrica (PE) e o condutor neutro (N) são conectados em um mesmo ponto na alimentação do circuito, porém
distribuídos de forma independente por toda a instalação.
Nesse esquema, a corrente resultante de uma única falta fase-massa não possui, em geral, intensidade suficiente para fazer a proteção
atuar, mas pode representar um perigo para as pessoas que tocarem a massa energizada, devido às capacitâncias da linha em relação à
terra (principalmente no caso de alimentadores longos) e à impedância existente entre a alimentação e a terra.
Não há distinção entre os condutores de proteção elétrica (PE) e o condutor neutro (N), isto é, tem-se um único condutor denominado PEN,
que combina as funções de neutro e de proteção (terra) por toda a instalação.
X O condutor neutro (N) e as massas (carcaças) são aterradas através de eletrodos de aterramento eletricamente distintos.
Não existe nenhum ponto da alimentação diretamente aterrado; ela é isolada da terra ou aterrada por uma impedância (Z) de valor
elevado. As massas são ligadas à terra por meio de eletrodo ou eletrodos de aterramento próprios.
