PROFESSOR RAFAEL TROVÃO

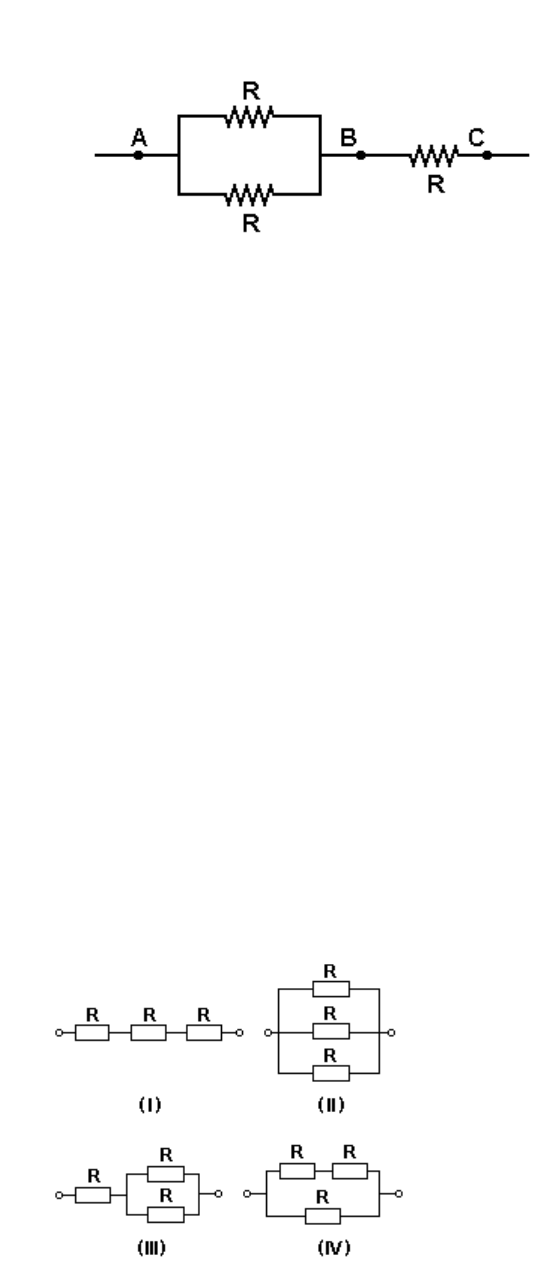

1) A figura representa uma associação de três resistores, todos de mesma resistência R.

Se aplicarmos uma tensão de 6 volts entre os pontos A e C, a tensão a que ficará submetido o resistor
ligado entre B e C será igual a:
a) 1 volt.
b) 2 volts.
c) 3 volts.
d) 4 volts.
e) 5 volts.

2) Quanto à associação de resistores em paralelo podemos dizer que:
a) a tensão é a mesma e a corrente total é a soma das correntes em cada resistor.
b) a tensão é a soma das tensões em cada resistor e a corrente é a mesma.
c) a tensão é a mesma e a corrente total é a mesma.
d) a tensão é a soma das tensões em cada resistor e a corrente total é a soma das correntes em cada
resistor.
e) a tensão total é a diferença das tensões de cada resistor e a corrente é a mesma.

3) Na entrada de rede elétrica de 120V, contendo aparelhos puramente resistivos, existe um único
disjuntor de 50A. Por segurança, o disjuntor deve desarmar na condição em que a resistência equivalente
de todos os aparelhos ligados é menor que:
a) 0,42 
b) 0,80 
c) 2,40 
d) 3,50 
e) 5,60 

4) Considere as associações de três resistores iguais, representados a seguir.

Analise as afirmações que seguem.

 ( ) A associação com maior resistência equivalente é a I.
 ( ) A associação com menor resistência equivalente é a II.
 ( ) A resistência equivalente da associação (III) é igual à da associação (IV).

5) Com a associação de três resistores, de mesma resistência R, é possível obter-se um certo número de
resistências equivalentes, distintas entre si. Dentre as associações possíveis, o máximo valor da resistência
equivalente é, em ohms,
a) 3R/5
b) 2R/3
c) R
d) 2R
e) 3R

6) Com a associação de três resistores, de mesma resistência R, é possível obter-se um certo número de
resistências equivalentes, distintas entre si. O número máximo de associações possíveis é:
a) 10
b) 8
c) 6
d) 4
e) 2

7) Dispondo de vários resistores iguais, de resistência elétrica 1,0  cada, deseja-se obter uma associação
cuja resistência equivalente seja 1,5 . São feitas as associações:

A condição é satisfeita somente:
a) na associação I.
b) na associação II.
c) na associação lII.
d) nas associações I e lI.
e) nas associações I e III.

8) No circuito a seguir, sabe-se que a resistência equivalente entre os pontos A e B vale 3.


Então, o valor da resistência R, em Ohms, deve ser igual a:
a) 3
b) 4
c) 5
d) 6
e) 7

9) Considere três resistores cujas resistências valem: R, R/2 e R/4. Associando-se esses três resistores de
modo a obter um equivalente cuja resistência seja a menor possível, tem-se para esse equivalente uma
resistência igual a :
a) R/7
b) R/5
c) R/3
d) R/2
e) R

10) No circuito esquematizado, três resistores iguais, de 6,0  cada, são ligados a uma fonte de tensão de
18V.


A corrente elétrica i no circuito, em amperes, vale:
a) 0,50
b) 1,0
c) 2,0
d) 2,5
e) 3,0


11) Qual é a resistência equivalente da associação a seguir?

a) 20,0 
b) 6,6 
c) 78/15 
d) 25 
e) 50/15 

12) Qual é a resistência equivalente da associação a seguir?

a) Req = 20 
b) Req = 30 
c) Req = 10 
d) Req = 20/3 
e) Req = 15 

13) Dois resistores R1=20  e R2=30  são associados em paralelo. À associação é aplicada uma ddp de
120V. Qual é a intensidade da corrente na associação?
a) 10,0 A
b) 2,4 A
c) 3,0 A
d) 0,41 A
e) 0,1 A

14) Considere os valores indicados no esquema a seguir que representa uma associação de resistores.

O resistor equivalente dessa associação, em ohms, vale:
a) 8
b) 14
c) 20
d) 32
e) 50

15) Considere o esquema a seguir.

A resistência equivalente do conjunto de resistores entre os pontos X e Y é, em ohms, igual a:
a) 8
b) 13
c) 28
d) 45
e) 70

16) Qual é a resistência equivalente entre os pontos A e B da associação a seguir?


a) 80 
b) 100 
c) 90 
d) 62 
e) 84 

17) Três resistores têm resistências elétricas R1 = 20 , R2 = 30  e R3 = 10  e estão associados em série.
Aplica-se uma ddp de 120 V nos extremos desta associação, conforme mostra a figura.

 20  30  10 

 A-------/\/\/\/\/\---------/\/\/\/\/\---------/\/\/\/\/\---------B


Determine:
a) a resistência equivalente da associação;
b) a intensidade de corrente elétrica em cada resistor;
c) a tensão em cada resistor;
d) a potência total consumida pela associação.

18) Determine a resistência equivalente das associações esquematizadas a seguir.

a) R1=6

 R3=10


 R2=12


b) R1=2



 R2=5 R4=5



 R3=10




c)
 3 3




 3



d)
 2


 10 15


 2


e)
 1 2


 10 6

 4 2


a) 14 
b) 6,25
c) 2
d) 10
e) 10
 10
i


19)Na associação representada acima, a resistência do resistor equivalente entre os pontos A e B vale
28 Calcule o valor da resistência R1, em ohms ? (c)

a) 10
b) 20
c) 8
d) 28
e) 2











20) Qual a tensão nos terminais AB do circuito elétrico abaixo, sendo que a corrente elétrica que flui
no circuito vale 8A ?

 3



 A 2 B

 6

 UAB

21)Na associação da figura a seguir, os valores de i e R são, respectivamente: (a)
 20


 4A


 16A R




a) 8A e 5 d) 2,5A e 2
b) 5A e 8 e) 80A e 160
c) 1,6A e 5


22)A intensidade da corrente que atravessa os resistores da figura abaixo vale 2A. Calcule:

 6


i=40A
 2 2


 4


a) a resistência equivalente;
b) a ddp total.

23)(PUC) Considere o circuito abaixo sujeito a d.d.p. V=10 volts. Sabendo-se que a resistência R1=2, qual
deve ser o valor da resistência R2 para que a corrente no circuito tenha valor i=4A? 6







24)(UERJ) Observe o circuito abaixo.


 R1=20

 i'=15A


 i”
 R2

A potência dissipada em R2 é: (e)
a) 1,9.10−2W d) 3,6.103W
b) 5,2.10−1W e) 7,5.103W
c)3,0.102W
