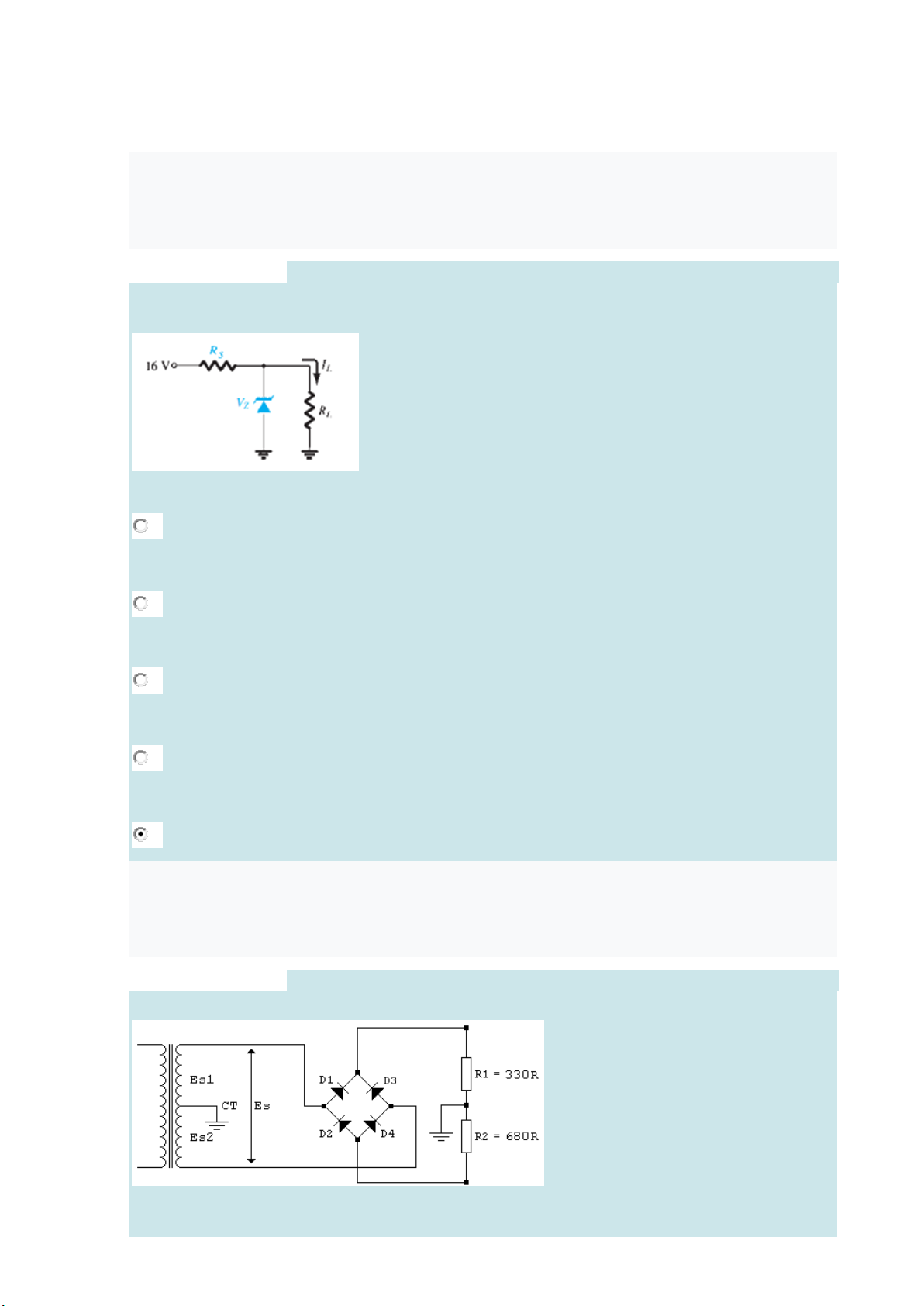

No circuito da figura, o valor de RS e VZ para manter a tensão, na carga, VL= 12V com
uma variação de corrente entre 0 e 200 mA são:


Questão 1Escolha uma opção:

a.
RS = 20Ω e VZ = 16V

b.
RS = 10Ω e VZ = 12V

c.
RS = 20Ω e VZ = 12V

d.
RS = 200Ω e VZ = 12V

Questão 2
Ainda não respondida
Vale 2,00 ponto(s).
Marcar questão
Texto da questão
No circuito da figura a tensão ES = 80V;

A corrente I na carga R2 vale?
Questão 2Escolha uma opção:

a.
IR2 = 82,16 mA

b.
IR2 = 169,3 mA

c.
IR2 = 117,6 mA

d.
IR2 = 58,82 mA

Questão 3
Ainda não respondida
Vale 2,00 ponto(s).
Marcar questão
Texto da questão
Analisando o circuito da figura:

Se a tensão Es for de 120 volts a corrente na carga será:
Questão 3Escolha uma opção:

a.
IR = 80 mA

b.
IR = 40 mA

c.
IR = 35,74 mA

d.
IR = 72,07 mA

Questão 4
Ainda não respondida
Vale 2,00 ponto(s).
Marcar questão
Texto da questão
Se uma tensão de 20V for medida sobre o resistor de 5Ω do circuito abaixo,

Podemos afirmar que a queda de tensão no resistor de 40 Ω será:

Questão 4Escolha uma opção:

a.
32 V

b.
320 V

c.
160 V

d.
16 V

Questão 5
Ainda não respondida
Vale 2,00 ponto(s).
Marcar questão
Texto da questão
Determine Vo e I para os circuitos da Figura abaixo:

Questão 5Escolha uma opção:

a.
VO = 12,6 V ; I = 5,3 mA

b.
VO = 14,6 V ; I = 3,96 mA

c.
VO = -4 V ; I = 3,96 mA

d.
VO = 4,6 V ; I = 2,96 mA

Questão 6
Ainda não respondida
Vale 2,00 ponto(s).
Marcar questão
Texto da questão
Determine VL, IL, IZ e IR para o circuito da Figura abaixo, se RL = 180 Ω.


Questão 6Escolha uma opção:

a.
VL = 19 V; IL = 65 mA; IZ = 25 mA e IR = 65 mA

b.
VL = 9 V; IL = 50 mA; IZ = 10 mA e IR = 50 mA

c.
VL = 9 V; IL = 50 mA; IZ = 0 mA e IR = 50 mA

d.
VL = 11 V; IL = 30 mA; IZ = 0 mA e IR = 40 mA

Questão 7
Ainda não respondida
Vale 2,00 ponto(s).
Marcar questão
Texto da questão
A corrente elétrica que a travessa o resistor de 10 Ω mostrada no circuito abaixo é de 2
A.

Logo a diferença de potencial (ddp) entre os pontos A e B vale:


Questão 7Escolha uma opção:

a.
60 V

b.
80 V

c.
120 V

d.
30 V

Questão 8
Ainda não respondida
Vale 2,00 ponto(s).
Marcar questão
Texto da questão
Utilizando a curva característica representada abaixo, determine ID e VD para o circuito
também representado abaixo:


Questão 8Escolha uma opção:

a.
VDQ ≈ 0,78 V; IDQ ≈ 78 mA

b.
VDQ ≈ 25,3 mV; IDQ ≈ 0,95 A

c.
VDQ ≈ 0,95 V; IDQ ≈ 25,3 mA

d.
VDQ ≈ 0,7 V; IDQ ≈ 11 mA

Questão 9
Ainda não respondida
Vale 2,00 ponto(s).
Marcar questão
Texto da questão
Determine Vo1 e Vo2 para os circuitos da Figura ABAIXO:

Questão 9Escolha uma opção:

a.
Vo1 = 11,3 V; Vo2 = 1,2 V

b.
Vo1 = 10,3 V; Vo2 = 2,2 V

c.
Vo1 = 9 V; Vo2 = 3 V

d.
Vo1 = 10 V; Vo2 = 2 V

Questão 10
Ainda não respondida
Vale 2,00 ponto(s).
Marcar questão
Texto da questão
Determine Vo e ID para os circuitos da Figura abaixo:

Questão 10Escolha uma opção:

a.
ID = 1,25 mA; Vo = 7,3 V

b.
ID = 2,25 mA; Vo = 5,3 V

c.
ID = 2 mA; Vo = 5,8 V

d.
ID = 2,25 A; Vo = 5,3 V
