SIMULADO ELETRÔNICA ANALÓGICA

1a
 Questão
Acerto: 1,0 / 1,0

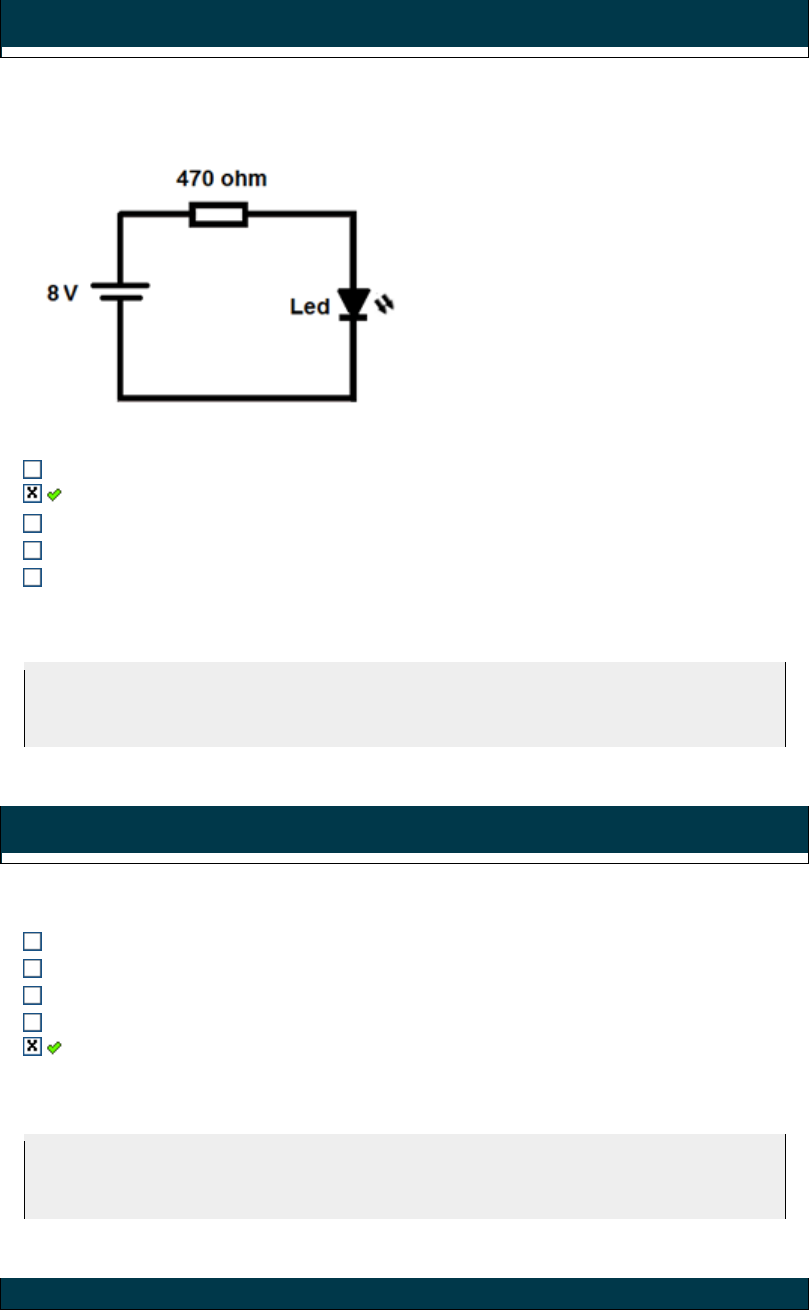

Observando-se o circuito a seguir e sabendo que o diodo LED encontra-se aceso e
com uma tensão sobre ele de 2,0 V, qual é, aproximadamente, a corrente do
circuito?



21,28 mA
 12,8 mA

4,25 mA

17 mA

0 mA
Respondido em 19/03/2023 12:47:46

Explicação:
A resposta certa é: 12,8 mA


2a
 Questão
Acerto: 1,0 / 1,0

Determine a potência em diodo de silício polarizado diretamente, considerando-se o
modelo aproximado através do qual passa uma corrente de 20 mA.


0 W

6 mW

0,7 mW

20 mW
 14 mW
Respondido em 19/03/2023 12:49:41

Explicação:
A resposta certa é: 14 mW


3a Acerto: 1,0 / 1,0
 Questão

Quando utilizado como uma chave eletrônica, um diodo pode ser utilizado nas
regiões de corte e de saturação. Observando-se a reta de carga, como se comporta
um diodo ideal quando está na região de corte?


Uma fonte de tensão

Um curto-circuito

Indefinido
 Um circuito aberto

Imprevisível
Respondido em 19/03/2023 12:51:43

Explicação:
A resposta certa é: Um circuito aberto


4a
 Questão
Acerto: 1,0 / 1,0

No que diz respeito aos transistores de junção bipolar (TBJ), assinale a alternativa
correta.

 Os transistores de junção bipolar são dispositivos semicondutores que
possuem três terminais, formado por três camadas consistindo de: duas do
tipo P e uma do tipo N, formando assim o transistor PNP ou duas do tipo N e
uma do tipo P, formando assim o transistor NPN.

Os transistores de junção bipolar são dispositivos semicondutores que
possuem três terminais: coletor, emissor e gate.

Para que um transistor funcione é necessário polarizar corretamente as suas
junções. Desse modo, nos transistores tipo NPN, a corrente elétrica entra pela
base e sai pelo coletor e emissor.

Os transistores são utilizados apenas em amplificadores de áudio e, por isso,
são tão importantes.

Os transistores PNP, quando polarizados corretamente, a junção base-
emissor é polarizada reversamente e a junção base-coletor é polarizada
diretamente.
Respondido em 19/03/2023 12:53:54

Explicação:
Resposta correta: Os transistores de junção bipolar são dispositivos semicondutores que
possuem três terminais, formado por três camadas consistindo de: duas do tipo P e uma do
tipo N, formando assim o transistor PNP ou duas do tipo N e uma do tipo P, formando assim
o transistor NPN.


5a
 Questão
Acerto: 1,0 / 1,0

No circuito da figura a seguir, o transistor PNP tem β = 100 e VBE = -0,7 V. Sendo
R1 = 20 KΩ, R2 = 20 KΩ, RC = 3 KΩ, RE = 1 KΩ e VCC = 10 V, qual o valor da
corrente Ic?


 0,38mA0,38��
 3,87mA3,87��
 4,25mA4,25��
 5,64mA5,64��
 5,13mA5,13��
Respondido em 19/03/2023 12:54:55

Explicação:
Resposta correta: 5,64mA5,64��


6a
 Questão
Acerto: 1,0 / 1,0

Analise o circuito a seguir.

Dado o circuito representado pela figura, o valor de VCE e a região de operação do
circuito são, respectivamente: (Considere: VBE = 0,7V e β = 100).

 5V, região linear.

-5V, região linear.

0V, região de saturação.

10V, região de corte.

-3.9V, região reversa.
Respondido em 19/03/2023 12:56:31

Explicação:
Resposta correta: 5V, região linear.


7a
 Questão
Acerto: 0,0 / 1,0

Um transistor pode ter difrentes polarizações de acordo com a forma que a fonte de
alimentação se conceta aos teminais. Quando uma fonte de alimentação contínua é
conectada aos terminais de um transistor de tal maneira que as junções
emissor/base e coletor/base estão polarizadas diretamente, falamos que a
polarização é:


Reversa-Direta.

Direta-Direta.
 Direta.
 Reversa.

Direta-Reversa.
Respondido em 19/03/2023 13:01:20

Explicação:
Quando uma fonte de alimentação contínua é conectada aos terminais de um transistor de
tal maneira que as junções emissor/base e coletor/base estão polarizadas diretamente,
considera-se que sua polarização é direta.


8a
 Questão
Acerto: 0,0 / 1,0

Determine a tensão VD para o circuito da figura a seguir:

Fonte: EnsineMe.


4V

16V
 0V
 8,8V

12V
Respondido em 19/03/2023 13:02:52

Explicação:
A resposta certa é: 8,8V


9a
 Questão
Acerto: 0,0 / 1,0

Determine a tensão de saída para o circuito da figura a seguir, considerando: V1 = 10
V e V2 = 20V.

Fonte: Raphael de Souza dos Santos.


20V
 -20V
 -10V

0V

10V
Respondido em 19/03/2023 13:06:39

Explicação:
A resposta certa é: -10V


10a
 Questão
Acerto: 1,0 / 1,0

Calcule a tensão de saída para o circuito da figura. Considere: V1 = 5mV; V2 = 10mV
e V3 = 15mV; Rf = 10kΩ; R1 = 10kΩ; R2 = 10kΩ e R3 = 10kΩ.

Fonte: Raphael de Souza dos Santos.


30mV
 -30mV

20mV

-20mV

0V
Respondido em 19/03/2023 13:10:51

Explicação:
A resposta certa é: -30mV
