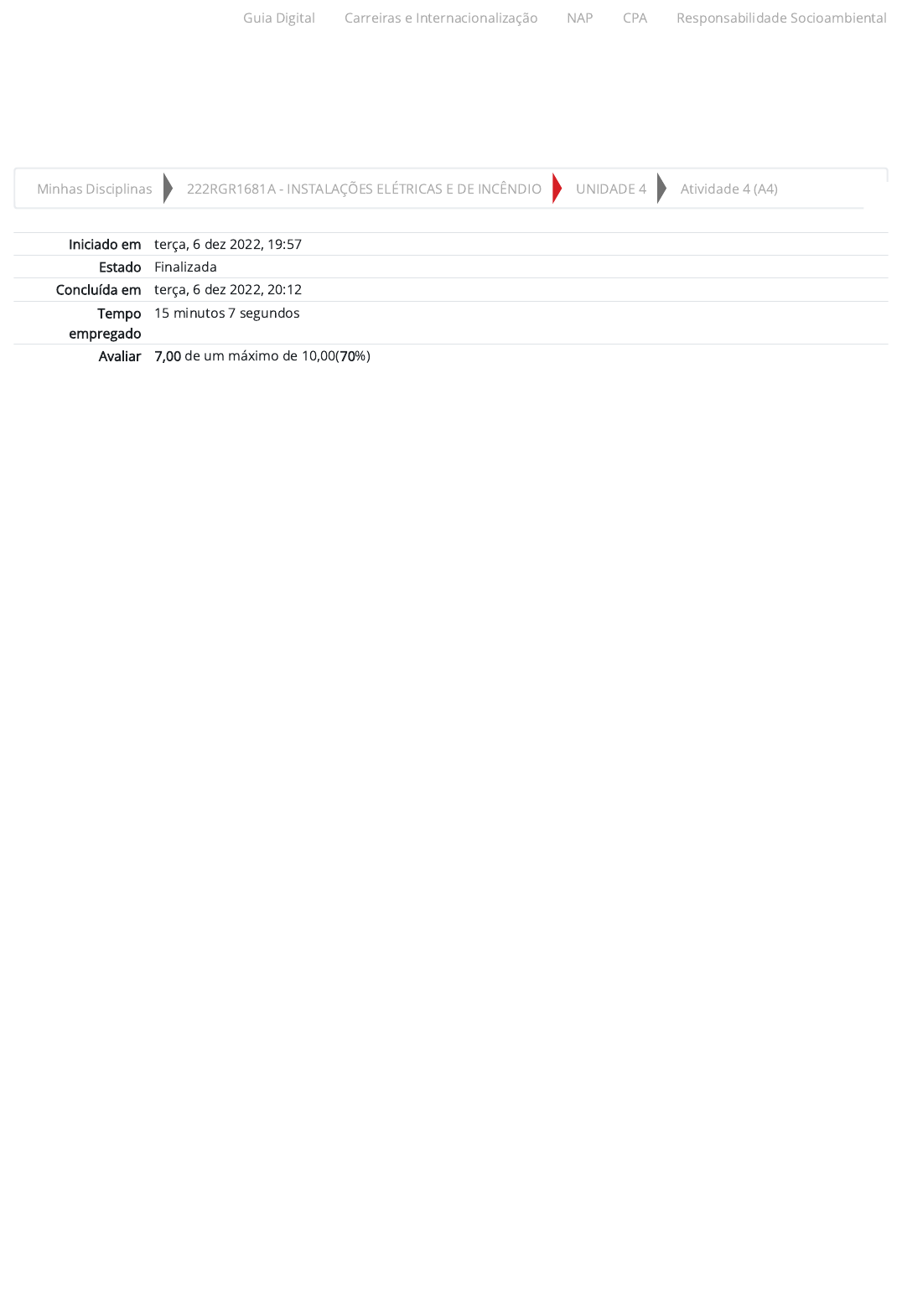

06/12/2022 20:12 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1621764&cmid=498541 1/10
Minhas Disciplinas 222RGR1681A - INSTALAÇÕES ELÉTRICAS E DE INCÊNDIO UNIDADE 4 Atividade 4 (A4)
Iniciado em terça, 6 dez 2022, 19:57
Estado Finalizada
Concluída em terça, 6 dez 2022, 20:12
Tempo
empregado
15 minutos 7 segundos
Avaliar 7,00 de um máximo de 10,00(70%)
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://ambienteacademico.com.br/my/
https://ambienteacademico.com.br/course/view.php?id=18114
https://ambienteacademico.com.br/course/view.php?id=18114&section=5
https://ambienteacademico.com.br/mod/quiz/view.php?id=498541
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
06/12/2022 20:12 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1621764&cmid=498541 2/10
Questão 1
Incorreto
Atingiu 0,00 de 1,00
Leia o excerto a seguir.

“Estes pequenos disjuntores termomagnéticos em caixa moldada são hoje utilizados na proteção da grande maioria dos circuitos terminais,
em todos os tipos de instalação. Sua importância é decisiva na proteção da instalação, uma vez que os incêndios de origem elétrica
geralmente se iniciam de problemas nos circuitos terminais ou nos equipamentos a eles ligados, por exemplo, em uma fiação dentro da
canaleta, em uma tomada de corrente, em uma derivação para a ligação de um equipamento etc.” (COTRIM, 2009, p. 207).

COTRIM, A. M. B. Instalações elétricas. 5. ed. São Paulo: Pearson Prentice Hall, 2009.

A figura a seguir mostra esses minidisjuntores sendo montados dentro de uma caixa de distribuição.
Fonte: grigvovan / 123RF.

A respeito destes minidisjuntores e da caixa de distribuição, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para
a(s) Falsa(s).

I. ( ) O C escrito antes do número 16 indica que este minidisjuntor pertence a classe C e o número 16 indica que esse equipamento possui
corrente nominal de 16 A.
II. ( ) A peça metálica em que esses disjuntores estão sendo fixados é chamada de trilho.
III. ( ) O cabo branco é a fase e será instalado no disjuntor e o azul é o neutro que será instalado em uma das barras que podem ser vistas
no canto superior da caixa.
IV. ( ) O montador desse quadro poderia fazer esse serviço sem usar as luvas de algodão mostradas na figura.

Assinale a alternativa que apresenta a sequência correta.
a. F, V, F, V.
b. V, V, F, F.
c. V, V, V, F.
d. F, F, F, F.
e. V, V, F, V.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
06/12/2022 20:12 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1621764&cmid=498541 3/10
Questão 2
Correto
Atingiu 1,00 de 1,00
Leia o excerto a seguir.

“A maioria dos cabos utilizados em instalações elétricas são isolados com PVC (Cloreto de Polivinila), que é uma mistura de cloreto de
polivinila puro (uma resina sintética), plastificante, cargas e estabilizantes. Sua rigidez dielétrica é elevada, porém, comparado com o
polietileno, seu poder indutor específico é alto e sua resistência de isolamento mais fraca. Este cabo transmite mal o fogo, mas sua
combustão (em grande quantidade) provoca a produção de fumaça, gases corrosivos e tóxicos” (COTRIM, 2009, p. 153).

COTRIM, A. M. B. Instalações elétricas. 5. ed. São Paulo: Pearson Prentice Hall, 2009.


Considerando o excerto apresentado, sobre os cabos elétricos isolados em PVC, analise as afirmativas a seguir.

I. Os cabos de PVC podem ser usados em instalações com muita aglomeração de pessoas.
II. Eles são cabos flexíveis vendidos em rolos de acordo com a metragem que o instalador deseja.
III. No Brasil a classe de isolação, de 750 V ou 0,6 / 1 kV deve vir estampada ao longo do cabo.
IV. Os cabos HEPR, XLPE ou EPR com isolação de 0,6 /1 kV são para uso externo e nos ramais de ligação de entrada.

Assinale a alternativa que apresenta a(s) afirmativa(s) correta(s).
a. II e III, apenas.
b. I e II, apenas.
c. II, III e IV, apenas.
d. I, II e IV, apenas.
e. I, II e III, apenas.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
06/12/2022 20:12 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1621764&cmid=498541 4/10
Questão 3
Correto
Atingiu 1,00 de 1,00
Leia o excerto a seguir.

“Os disjuntores desarmam também quando ocorre um curto-circuito em uma ou nas três fases. Para a escolha do disjuntor devem ser
fornecidas pelo fabricante as seguintes informações: tensão nominal em Vca; nível de isolamento, curvas características (tempo x corrente)
do disparador magnético, corrente e frequência nominais. A condição de sua atuação por curto-circuito é estabelecida por I 1,45 I , sendo
que I
é a corrente do disjuntor e I é a corrente máxima que pode percorrer o cabo sem danificá-lo” (NISKIER, 2015, p. 188-189).

NISKIER, J. Manual de Instalações Elétricas. 2. ed. Rio de Janeiro: LTC, 2015.

Considerando o excerto apresentado, sobre a proteção magnética dos disjuntores, analise as afirmativas a seguir.

I. Quanto maior a corrente de curto-circuito mais rápida é a atuação do disjuntor.
II. Quando o disjuntor atua ele pode ser rearmado e utilizado novamente.
III. Um cabo de 6 mm pode conduzir, pelo método de instalação A1, uma corrente máxima de 34 A. A atuação de um disjuntor de 32 A, por
curto-circuito se dará a partir de uma corrente maior que 50 A.
IV. Podemos encontrar disjuntores para qualquer corrente calculada, basta que aproximemos o valor calculado para o número inteiro mais
próximo que este será o valor da corrente nominal do disjuntor vendido comercialmente.

Assinale a alternativa que apresenta a(s) afirmativa(s) correta(s).
a. II e III, apenas.
b. II, III e IV, apenas.
c. I, II e III, apenas.
d. I, II e IV, apenas.
e. I e II, apenas.
2 Z
2
z
2
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
06/12/2022 20:12 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1621764&cmid=498541 5/10
Questão 4
Correto
Atingiu 1,00 de 1,00
Leia o excerto a seguir.

“A solicitação de fornecimento deve ser sempre precedida de prévia consulta à Concessionária, a fim de que sejam informadas ao
interessado as condições do atendimento (aéreo, subterrâneo), nível de tensão, tipo de padrão de entrada etc., antes da elaboração do
projeto e da execução das instalações elétricas de entrada de serviço” (NISKIER, 2015, p. 38).

NISKIER, J. Manual de instalações elétricas. 2. ed. Rio de Janeiro: LTC, 2015.

A figura a seguir mostra o sistema de fornecimento de energia para uma instalação.

Fonte:PaylessImages / 123RF.

A respeito do sistema de fornecimento de energia, analise as afirmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O Brasil tem a mesma tensão de fornecimento para todas as concessionárias de energia do país.
II. ( ) O sistema de fornecimento de energia elétrica dessa residência é aéreo.
III. ( ) O medidor de energia está instalado no poste de concreto, prática também utilizada no Brasil.
IV. ( ) A concessionária de energia pode se recusar a fornecer energia para uma instalação, se a mesma estiver com o padrão de energia
em desacordo com suas normas.

Assinale a alternativa que apresenta a sequência correta.
a. V, V, F, F.
b. F, V, V, V.
c. F, F, V, V.
d. F, V, V, F.
e. V, V, F, V.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
06/12/2022 20:12 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1621764&cmid=498541 6/10
Questão 5
Correto
Atingiu 1,00 de 1,00
“A demanda será calculada a partir da carga instalada na unidade consumidora usando-se os fatores de demanda e a carga mínima”
(CREDER, 2013, p. 334). O fator de demanda é definido no livro de Ademaro Cotrim chamado de “Instalações Elétricas” como “a razão
entre a soma das potências nominais dos equipamentos - de um conjunto de equipamentos suscetíveis de funcionar simultaneamente em
determinado instante - e a potência instalada do conjunto” (COTRIM, 2009, p. 105).

CREDER, H. Instalações Elétricas. 15. ed. Rio de Janeiro: LTC, 2013.

COTRIM, A. M. B. Instalações elétricas. 5. ed. São Paulo: Pearson Prentice Hall, 2009.

A tabela a seguir mostra o fator de demanda para aparelhos de ar-condicionado tipo janela para utilização residencial.

Tabela 4.1 - Fatores de demanda para aparelhos de ar-condicionado tipo janela - residencial

Número de aparelhos Fator de demanda (%)
1 100
2 88
3 82
4 78
5 76
Fonte: Norma de Distribuição Unificada (NDU 001 2014, versão 4.0, Anexo I, p. 39).

Uma residência possui 3 aparelhos de ar condicionado de 10.000 BTUs ou 1.400 W instalados em cada um dos quartos. A demanda total
desses aparelhos para ser utilizada no cálculo da demanda total da residência é igual a:

a. 3.192 W.
b. 3.696 W.
c. 3.444 W.
d. 3.276 W.
e. 4.200 W.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
06/12/2022 20:12 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1621764&cmid=498541 7/10
Questão 6
Correto
Atingiu 1,00 de 1,00
“A demanda vem a ser o somatório das potências de placa dos aparelhos elétricos e das potências das lâmpadas de uma unidade
consumidora. Quando um dado conjunto de cargas é analisado, verifica-se que, em função da utilização diversificada das mesmas, um
valor máximo de potência é absorvido por esse conjunto num mesmo intervalo de tempo, geralmente inferior ao somatório das potências
nominais dessas cargas” (NISKIER; MACINTYRE, 2013, p. 74).

NISKIER, J.; MACINTYRE, A. J. Instalações elétricas. 6. ed. Rio de Janeiro: LTC, 2013.

A tabela a seguir mostra o fator de demanda para secadores de roupas, máquina de lavar louça, forno de micro-ondas e hidromassagem
para utilização residencial.

Tabela 4.2 - Fatores de demanda para secadores de roupas, máquina de lavar louça, forno de micro-ondas e hidromassagem

Número de aparelhos Fator de demanda (%)
1 100
2 a 4 70
5 a 6 60
7 a 9 50
Acima de 9 45
Fonte: Norma de Distribuição Unificada (NDU 001 2014, versão 4.0, Anexo I, p. 38).

Uma mansão possui 2 máquinas de lavar roupa de 1.000 W cada, uma máquina de lavar pratos de 1.200 W, 3 fornos de micro-ondas de
1.140 W e 1 banheira de hidromassagem de 368 W instalados, para conforto dos seus moradores. A demanda total desses aparelhos que
deverá ser utilizada no cálculo da demanda total da residência é igual a:

a. 6.388 W.
b. 5.362 W.
c. 4.340 W.
d. 6.988 W.
e. 3.144,6 W.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
06/12/2022 20:12 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1621764&cmid=498541 8/10
Questão 7
Correto
Atingiu 1,00 de 1,00
Leia o excerto a seguir.

“O disjuntor em caixa moldada é um disjuntor seco de baixa tensão, montado em caixa de material isolante moldado, que suporta e encerra
todas as partes componentes do disjuntor. Os disjuntores em caixa moldada, de construção compacta, podem ser unipolares, bipolares ou
tripolares, geralmente com acionamento manual” (COTRIM, 2009, p. 206).

COTRIM, A. M. B. Instalações elétricas. 5. ed. São Paulo: Pearson Prentice Hall, 2009.

Fonte: grigvovan / 123RF.


Considerando o excerto apresentado, sobre os disjuntores em caixa moldada e a caixa de distribuição mostrada na figura anterior, analise
as afirmativas a seguir.

I. O desalinhamento dos disjuntores ocorreu porque eles foram mal fixados no trilho.
II. Os cabos deveriam estar distribuídos em canaletas e agrupados com abraçadeiras.
III. Esse quadro de distribuição possui espaço para um disjuntor reserva.
IV. Esse quadro de distribuição possui uma chance muito alta de pegar fogo.

Assinale a alternativa que apresenta a(s) afirmativa(s) correta(s).
a. I, II e III, apenas.
b. I, II e IV, apenas.
c. II e IV, apenas.
d. II e III, apenas.
e. I e II, apenas.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
06/12/2022 20:12 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1621764&cmid=498541 9/10
Questão 8
Correto
Atingiu 1,00 de 1,00
Leia o excerto a seguir.

“Qualquer atividade biológica, seja ela glandular, nervosa ou muscular, é estimulada ou controlada por impulsos de corrente elétrica. Se
essa corrente fisiológica interna se somar a outra corrente de origem externa, devido a um contato elétrico, ocorrerá uma alteração das
funções vitais normais no organismo humano, que pode levar o indivíduo à morte, dependendo da duração da corrente. Os principais efeitos
que uma corrente elétrica (externa) produz no corpo humano são tetanização (contração muscular), parada respiratória, queimadura e
fibrilação ventricular” (COTRIM, 2009, p. 68).

COTRIM, A. M. B. Instalações elétricas. 5. ed. São Paulo: Pearson Prentice Hall, 2009.


A respeito do sistema de aterramento, analise as afirmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) Um sistema de aterramento é composto das hastes de aterramento, do disjuntor diferencial residual e do cabo terra, todos interligados
e funcionando em conjunto.
II. ( ) O cabo terra deve ser ligado às tomadas de três pinos,independente dessa tomada ser 127 ou 220 V.
III. ( ) Em áreas molhadas como banheiros, cozinhas e áreas de serviço o aterramento deve ser objeto de maior cuidado devido à
diminuição da resistência do corpo humano quando exposto à água.
IV. ( ) A fibrilação ventricular ocorre quando o coração começa a bater de forma irregular, sendo que é necessário um desfibrilador ou a
massagem cardíaca para que o coração retorne ao batimento normal.

Assinale a alternativa que apresenta a sequência correta.
a. V, V, F, V.
b. F, F, F, F.
c. V, V, F, F.
d. F, V, F, V.
e. V, V, V, V.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
06/12/2022 20:12 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1621764&cmid=498541 10/10
Questão 9
Incorreto
Atingiu 0,00 de 1,00
Questão 10
Incorreto
Atingiu 0,00 de 1,00
“A energia elétrica é medida por instrumentos que se chamam quilowatt-hora-metro; esses instrumentos são integrados, ou seja, somam a
potência consumida ao longo do tempo. O princípio de funcionamento do medidor de energia é o mesmo que o de um motor de indução, ou
seja, os campos gerados pelas bobinas de corrente e de potencial induzem correntes em um disco, provocando a sua rotação” (CREDER,
2013, p. 26).

CREDER, H. Instalações Elétricas. 15. ed. Rio de Janeiro: LTC, 2013.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Medidores de energia residenciais medem kWh, ou seja, eles medem a potência ativa da instalação.
Pois:
II. Esta potência é a potência efetivamente transformada em trabalho.

A seguir, assinale a alternativa correta.
a. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
b. As asserções I e II são proposições falsas.
c. As asserções I e II são proposições verdadeiras, mas a II não é uma justi�cativa correta da I.
d. As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
e. A asserção I é uma proposição verdadeira e a asserção II é uma proposição falsa.
“A caixa para proteção geral de entrada, também conhecida pela sigla CPG, têm a finalidade de abrigar, em ambiente selado, o disjuntor
tripolar até 100 A de proteção geral de entrada de serviço, devendo ser montada no muro (parte interna), na fachada ou a 1,0 metro da porta
de acesso principal da edificação, junto ao limite com a via pública, permitindo acesso à alavanca de acionamento do disjuntor e travamento
por cadeado” (CREDER, 2013, p. 328).

CREDER, H. Instalações Elétricas. 15. ed. Rio de Janeiro: LTC, 2013.

O disjuntor deve permitir o travamento por cadeado porque esta medida fornece:

a. segurança contra furtos e vandalismo.
b. segurança contra curtos-circuitos.
c. segurança contra contatos acidentais.
d. segurança para se realizar manutenções.
e. segurança contra sobrecargas.
◄ Compartilhe
Seguir para...
Revisão Atividade 4 (A4) ►
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://ambienteacademico.com.br/mod/forum/view.php?id=498537&forceview=1
https://ambienteacademico.com.br/mod/quiz/view.php?id=498542&forceview=1
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
