Lista de Exercícios – Capítulo 2 – Deformação
Livro: Resistência dos Materiais 7ª Edição. R. C. Hibbeler
Resistência dos Materiais I
Prof. Thiago da Silveira
Universidade Federal do Pampa – UNIPAMPA - Campus Alegrete

2.1. O diâmetro de um balão de borracha cheio de ar é 150 mm. Se a pressão do ar em
seu interior for aumentada até o diâmetro atingir 175 mm, determine a deformação
normal média na borracha.

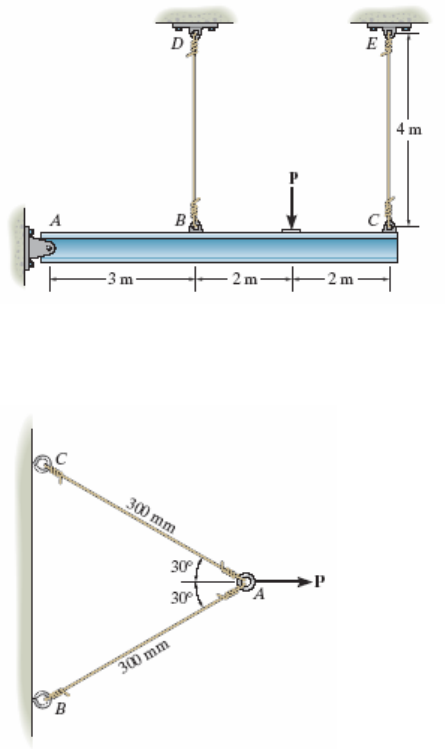

2.3. A barra rígida é sustentada por um pino em A e pelos cabos BD e CE. Se a carga
P aplicada à viga provocar um deslocamento de 10 mm para baixo na extremidade C,
determine a deformação normal desenvolvida nos cabos CE e BD.


2.7. Os dois cabos estão interligados em A. Se a força P provocar um deslocamento
horizontal de 2 mm no ponto em A, determine a deformação normal desenvolvida em
cada cabo.








2.9. Parte de uma ligação de controle para um avião consiste em um elemento CBD e
um cabo flexível AB. Se uma força for aplicada à extremidade D do elemento e provocar
uma deformação normal no cabo de 0,0035 mm/mm, determine o deslocamento do
ponto D. Em sua posição original, o cabo não está esticado.


2.15. Originalmente, o cabo de ancoragem AB de uma estrutura de edifício não está
esticado. Devido a um terremoto, as duas colunas da estrutura inclinam-se até um
ângulo θ = 2º. Determine a deformação normal aproximada do cabo quando a estrutura
estiver nessa posição. Considere que as colunas são rígidas e giram ao redor de seus
apoios inferiores.


2.30. O comprimento original da barra é 30 mm quando está reta. Se ela for submetida
a uma deformação por cisalhamento definida por 𝛾𝑥𝑦 = 0,02𝑥 , onde x é dado em
milímetros, determine o deslocamento Δy na extremidade de sua borda inferior. A barra
foi distorcida até a forma mostrada, na qual não ocorre alongamento da barra na direção
x.

2.33. Um cabo fino é enrolado ao longo da superfície cuja forma é y = 0,02x², onde x e
y são dados em mm. A posição original da extremidade B é x = 250 mm. Se o cabo
sofrer uma deformação normal ε = 0,0002x ao longo de seu comprimento, determina
mudança no comprimento do cabo. Dica: Para a curva y = f(x), 𝑑𝑠 = √1 + (𝑑𝑦 𝑑𝑥)⁄
2
𝑑𝑥
