CONSTRUÇÃO POR ETAPAS

DADOS:

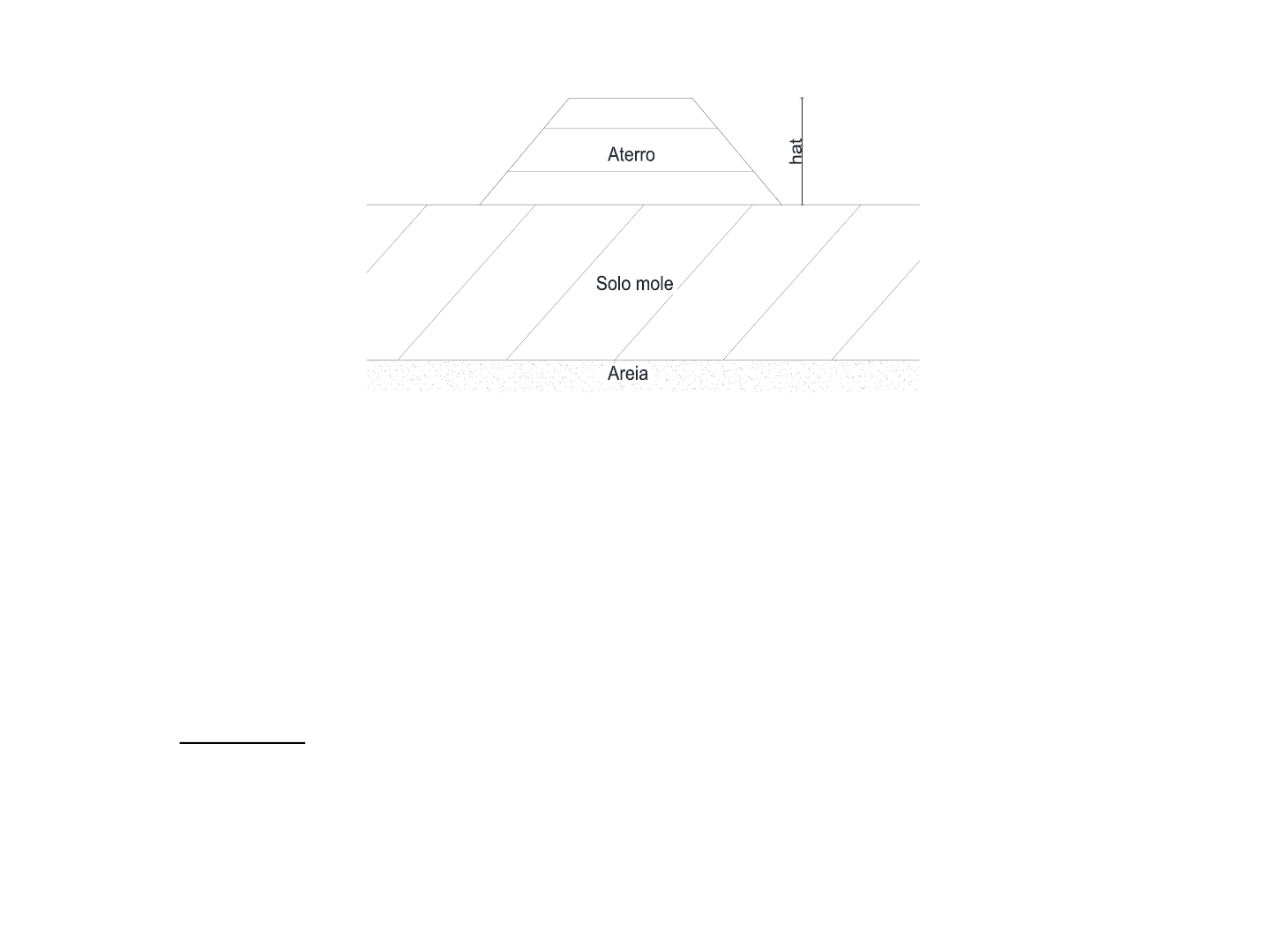

hat = 2,80m Cu = 1,00tf/m² γh = 1,50tf/m³ H0 = 5,00m
γat = 2,00tf/m³ Cv = 0,50m²/ano Фcu = 18º
1. ALTURA CRÍTICA

Fs da altura crítica Fs = 1,20

𝒉𝒄𝒓𝒊𝒕 =
𝑪𝒖
𝟎,𝟏𝟖 𝒙 𝜸𝒂𝒕 𝒙 𝑭𝒔
 = 2,30m

2. ALTURA NECESSARIA

𝜟𝒉 = 𝒉𝒂𝒕 − 𝒉𝒄𝒓𝒊𝒕 = 0,50m
1. GANHO DE RESITENCIA NECESSÁRIO

𝜟𝒉 =
𝜟𝑺𝒖
𝟎,𝟏𝟖 𝒙 𝜸𝒂𝒕 𝒙 𝑭𝒔


 ΔSu = 0,50 x 2,00 x 1,20 x 0,18 = 0,216t/f/m²
2. PORCENTEGEM DE ADENSAMENTO NECESSÁRIA

ΔSu = Δp x U% x tag Фcu ; Sendo Δp = γat x hcrit* = 2,00 x 2,3 = 4,6tf/m²

𝑼% =
𝜟𝑺𝒖
𝜟𝒑 𝒙 𝒕𝒂𝒈Ф𝒄𝒖
 𝒙 𝟏𝟎𝟎 = 14,50%

3. TEMPO NECESSÁRIO DE ESPERA

𝒕 = 𝑻𝒗 𝒙
𝒉𝟐
𝑪𝒗
 = 0,20625anos = 75dias = 2,5meses sendo: h = H0/2 ou h = H0 Tv = π/4 x U²

Com h = H0/2 = 2,50m (2 faces drenantes)



SOBREGARGA TEMPORARIA

Qual o tempo mínimo de espera necessário para que o recalque residual (admissível pela estrutura)
seja igual a 3,0cm
DADOS:
hat = 2,00m Cu = 1,00tf/m² γh = 1,50tf/m³ Cc = 0,70
γat = 2,00tf/m³ Cv = 4,70m²/ano e0 = 1,0 H0 = 6,00m
1. ALTURA CRÍTICA
Fs da altura crítica Fs = 1,20

𝒉𝒄𝒓𝒊𝒕 =
𝑪𝒖
𝟎,𝟏𝟖 𝒙 𝜸𝒂𝒕 𝒙 𝑭𝒔
 = 6,94m
1. RECALQUE TOTAL POR ADENSAMENTO PRIMÁRIO PROVOCADO PELO ATERRO
𝚫𝐡𝐩 =
𝚫𝐞 𝐱 𝐇𝐨
𝟏+𝐞𝐨
 ; com: 𝜟𝒆 = 𝑪𝒄 𝒍𝒐𝒈(
𝑷′ 𝒇
𝑷′ 𝒐
) ; P’f = P’o + Δp ; Δp = hat x γat* e P’o = pressão
efetiva media na camada de solo mole
P’o = 3,00 x 1,50 = 4,50tf/m² ; Δp = 2,00 x 2,00 = 4,00tf/m² ; P’f = 4,50 + 4,00 = 8,50tf/m²
𝜟𝒆 = 𝑪𝒄 𝒍𝒐𝒈(
𝑷′ 𝒇
𝑷′ 𝒐
) = 0,1993 e 𝚫𝐡𝐩 =
𝚫𝐞 𝐱 𝐇𝐨
𝟏+𝐞𝐨
 = 0,58m
2. RECALQUE TOTAL POR ADENSAMENTO PRIMÁRIO PROVOCADO PELA SOBREGARGA (Hcrit)

𝚫𝐡𝐩 =
𝚫𝐞 𝐱 𝐇𝐨
𝟏+𝐞𝐨
 ; com: 𝜟𝒆 = 𝑪𝒄 𝒍𝒐𝒈(
𝑷′ 𝒇
𝑷′ 𝒐
) ; P’f = P’o + Δp ; Δp = hat x γat* e P’o = pressão
efetiva media na camada de solo mole

P’o = 3,00 x 1,50 = 4,50tf/m² ; Δp = 6,94 x 2,00 = 13,88tf/m² ; P’f = 4,50 + 13,88 = 18,38tf/m²

𝜟𝒆 = 𝑪𝒄 𝒍𝒐𝒈(
𝑷′ 𝒇
𝑷′ 𝒐
) = 0,6111 e 𝚫𝐡𝐩 =
𝚫𝐞 𝐱 𝐇𝐨
𝟏+𝐞𝐨
 = 1,83m

3. RECALQUE NECESSÁRIO

Δh = 0,58m – 0,03m = 0,55m

4. PORCENTAGEM DE ADENSAMENTO NECESSÁRIA

𝑈% =
0,55
1,83
 X 100 = 30
1. FATOR TEMPO CORRESPONDENTE A PORCENTAGEM DE ADENSAMENTO U% = 30%

Tv = π/4 x U² = 0,0707

2. TEMPO DE ESPERA NECESSÁRIO

𝒕 = 𝑻𝒗 𝒙
𝒉𝟐
𝑪𝒗
 = 0,0707 X 6,00² / 4,70 = 6,5 Meses




















Gráfico de Osterberg Δpz = Δpo x 2Iσ
Fonte: Homero Pinto Caputo 6ª edição vol. 2 pag. 71
