Questão 1
Correto
Atingiu 1,00 de 1,00

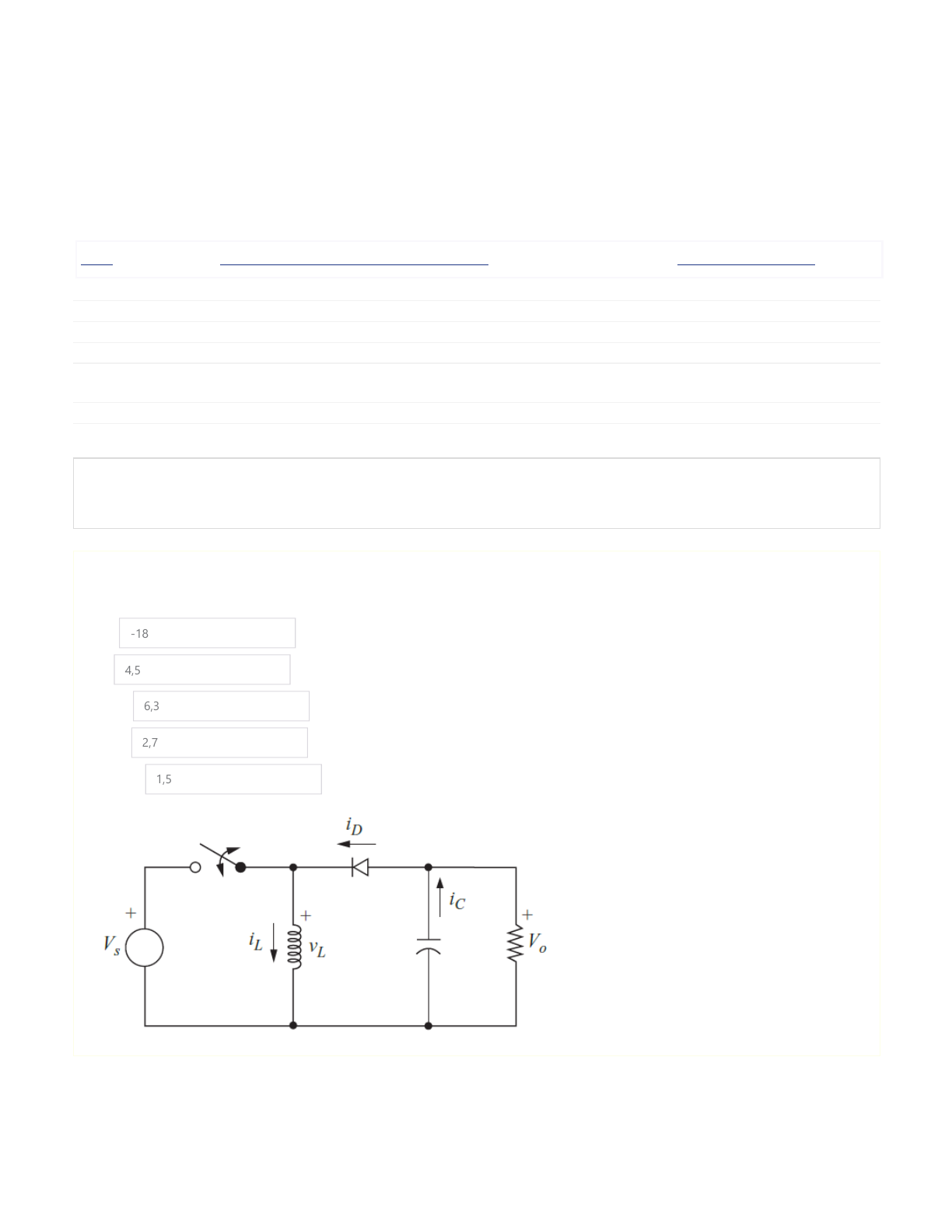

O conversor buck-boost da Figura tem parâmetros Vs = 12 V, D = 0,6, R = 10 Ω, L = 10 μH, C = 20 μF e uma frequência de chaveamento de
200 kHz. Determine (a) a tensão de saída, (b) as correntes média, máxima e mínima do indutor e (c) a ondulação da tensão de saída.
V =  V
I  =  A
I  =  A
I  =  A
ΔV /V  =  %
o -18
L 4,5
L,max 6,3
L,min 2,7
o o 1,5
https://graduacao.ftec.com.br/course/view.php?id=10193
https://graduacao.ftec.com.br/my/
https://graduacao.ftec.com.br/course/view.php?id=10193
https://graduacao.ftec.com.br/mod/quiz/view.php?id=645589
27/11/21, 14:41 Q06 - Conversores CC-CC: Revisão da tentativa
https://graduacao.ftec.com.br/mod/quiz/review.php?attempt=344501&cmid=645589 2/5
Questão 2
Parcialmente correto
Atingiu 0,75 de 1,00
O conversor CC-CC básico da Figura tem uma fonte de 100 V e uma resistência de carga de 10 Ω. A relação de trabalho da chave é D = 0,6 e a
frequência de chaveamento é 1 kHz. Determine (a) a tensão média na carga, (b) a tensão eficaz na carga e (c) a potência média absorvida pela
carga.
V =  V
V  =  V
P =  W
O que aconteceria se a frequência de chaveamento fosse aumentada para 2 kHz?
 
o 60
o,rms 77,5
60
Resultados não dependem da frequência.
27/11/21, 14:41 Q06 - Conversores CC-CC: Revisão da tentativa
https://graduacao.ftec.com.br/mod/quiz/review.php?attempt=344501&cmid=645589 3/5
Questão 3
Parcialmente correto
Atingiu 0,86 de 1,00
O conversor de Buck da Figura tem os seguintes parâmetros: Vs = 24 V, D = 0,65, L = 25 μH, C = 15 μF e R = 10 Ω. A frequência de
chaveamento é 100 kHz. Determine (a) a tensão de saída, (b) as correntes máximas e mínimas do indutor, e (c) a ondulação da tensão de saída.
V =  V
I  =  A
Δi  =  A
Δi  =  A
Δi  =  A
ΔV  =  V
ΔV /V  =  %
o 15,6
L 15,6
L 2,18
L,máx 2,65
L,mín 0,47
o 0,182
o o 1,17
27/11/21, 14:41 Q06 - Conversores CC-CC: Revisão da tentativa
https://graduacao.ftec.com.br/mod/quiz/review.php?attempt=344501&cmid=645589 4/5
Questão 4
Correto
Atingiu 1,00 de 1,00
O conversor de reforço da Figura tem os parâmetros Vs = 20 V, D = 0,6, R = 12,5 Ω, L = 10 μH, C = 40 μF e a frequência de chaveamento é 200
kHz. (a) Determine a tensão de saída. (b) Determine as correntes média, máxima e mínima do indutor. (c) Determine a ondulação da tensão de
saída. (d) Determine a média corrente no diodo. Presuma componentes ideais.
V =  V
I  =  A
I  =  A
I  =  A
ΔV /V  =  %
I  =  A
o 50
L 10
max 13
min 7
o o 0,6
D 4
27/11/21, 14:41 Q06 - Conversores CC-CC: Revisão da tentativa
https://graduacao.ftec.com.br/mod/quiz/review.php?attempt=344501&cmid=645589 5/5
Questão 5
Parcialmente correto
Atingiu 0,60 de 1,00
O conversor Cuk da Fig. 6-13a tem parâmetros V = 12 V, D = 0,6, L = 200 μH, L = 100 μH, C = C = 2 μF e R = 12 Ω, e o a frequência de
comutação é 250 kHz. Determine (a) a tensão de saída, (b) a média e a variação pico a pico das correntes em L1 e L2, e (c) a variação pico a
pico nas tensões do capacitor.
V =  V
I  =  A
I  =  A
ΔI  =  A
ΔI  =  A
s 1 2 1 2
o -18
L2 1,5
L1 2,25
L2 0,29
L1 0,14
