Questão 1/10 - Hidráulica
Quando estudado o conduto forçado, algumas características podem ser
admitidas observando a linha piezométrica. Analise as afirmações abaixo:

i Para escoamento uniformes e com perda de carga distribuída a linha
piezométrica é constante.
ii É possível observar quedas abruptas na linha piezométrica quando há perdas de
carga localizada.
iii A linha piezométrica apresenta uma declividade acentuada quando são
inseridas bombas hidráulicas.
É correto afirmar:
Nota: 10.0

A i e ii;
Você assinalou essa alternativa (A)
Você acertou!

B ii e iii;

C i e iii;

D i, ii e iii.

Questão 2/10 - Hidráulica

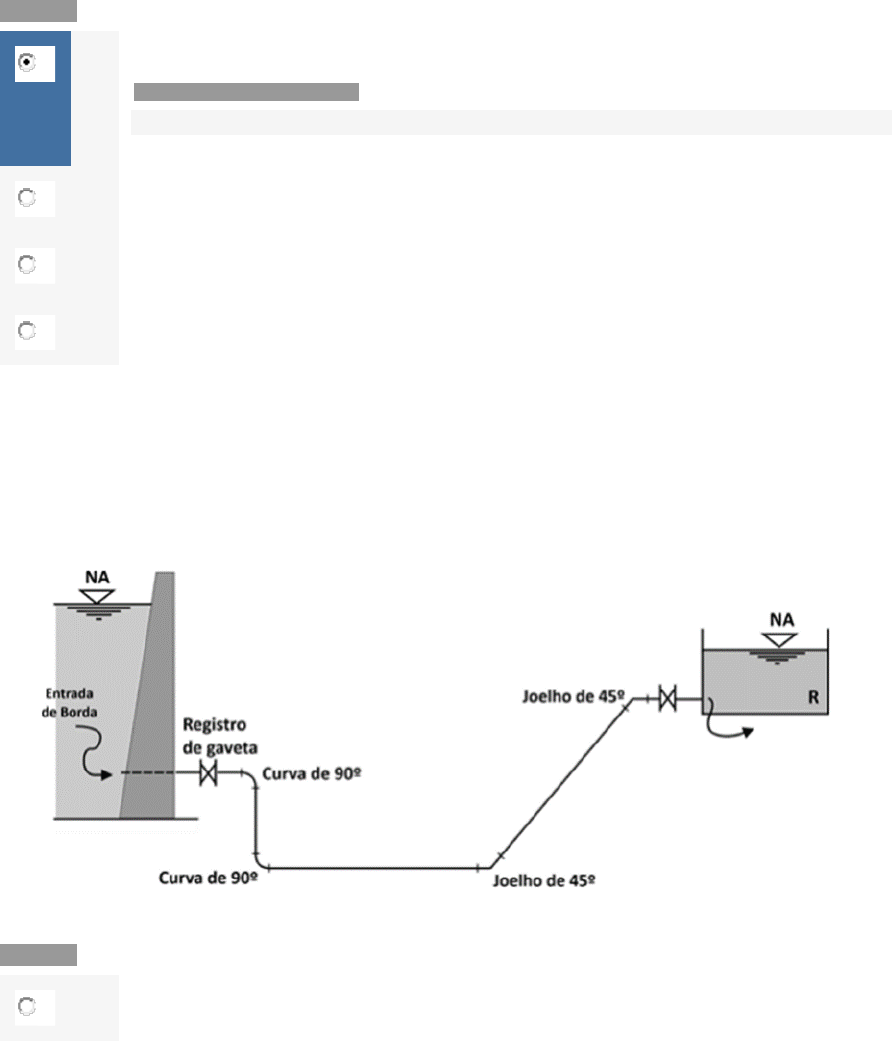

Sabendo que a velocidade no escoamento da figura é 1,53 m/s, que K1 (curva 90º )
= 0,4, K2 (válvula de gaveta aberta) = 0,2, K3 (entrada na tubulação) = 1,0, K4
(joelho 45’) = 0,4 e K5 (saída do escoamento) = 1. Analise a figura a seguir:

É correto afirmar que a perda de carga localizada total do escoamento é:
Nota: 10.0

A 0,98m;

B 1,48m;

C 0,78m;

D 0,48m.
Você assinalou essa alternativa (D)
Você acertou!

Questão 3/10 - Hidráulica
O conduto é considerado equivalente quando escoa uma mesma vazão, utilizando
a mesma quantidade de energia (perda contínua total). A consideração de um
conduto equivalente é uma simplificação nos cálculos de sistemas interligados. A
equação utilizada para determinação da perda de carga equivalente e contínua é

É correto afirmar que:
Nota: 10.0

A
é a perda contínua equivalente (m), é o fator de rugosidade
equivalente (adimensional);
Você assinalou essa alternativa (A)
Você acertou!

B
 é o diâmetro de maior valor nominal (m);

C L é o comprimento do conduto de maior valor nominal (m).

D
é a perda contínua do maior diâmetro (m), é o fator de rugosidade
mínimo do sistema (adimensional);

Questão 4/10 - Hidráulica
As redes de distribuição de água e esgoto utilizam tubulações paralelas, com
diâmetros variáveis, e ocorre a entrada e/ou saída de outros escoamentos nas
tubulações e existe uma rede interligada.
Com relação a redes de distribuição é correto afirmar:
Nota: 10.0

A Alterações de diâmetro, de direção e cruzamento entre tubos são denominados
nós;
Você assinalou essa alternativa (A)
Você acertou!

B A região compreendida entre os nós não tem significância nas determinações
de vazão na tubulação, esta região é denominada trecho;

C Quando se tem muitos anéis interligados é chamado de malha, o que
inviabiliza a determinação da perda de carga total do sistema;

D As malhas são trecho que possuem muitos anéis, comumente visto em
cidades. Estas malhas acompanham os terrenos das residências.

Questão 5/10 - Hidráulica
A cavitação pode ocorrer ao longo da tubulação, e também em estruturas como
vertedores, válvulas, bombas, orifícios e curvas. A cavitação é percebida como um
estalo dependendo da dimensão das bolhas envolvidas. Para impedir a cavitação
podem ser utilizadas algumas soluções.

Analise as questões a seguir e assinale a alternativa correta para evitar ou corrigir
a formação da cavitação.
Nota: 10.0

A Aumento da pressão auxilia no escoamento mais rápido e preenche o conduto,
evitando a formação de bolhas;

B A redução da pressão em fases, instalando equipamentos ou tubulações com
maior resistência;
Você assinalou essa alternativa (B)
Você acertou!

C Aumento da ingestão de ar na tubulação para aumentar a alteração da massa
específica do escoamento e reduzir a velocidade;

D Implodir as bolhas de forma compulsória para reduzir a cavitação.

Questão 6/10 - Hidráulica
Nos condutos e em redes de abastecimento, é comum a perda de escoamento ao
longo das tubulações. O escoamento de entrada, geralmente, é diferente do
escoamento de saída do conduto, em que parte da vazão é consumida ou
distribuída em determinados pontos das tubulações. Tal fenômeno é conhecido
como distribuição em marcha.

Para distribuição em marcha é correto afirmar:
Nota: 10.0

A Para ocorrer a distribuição em marcha é necessária todas as tubulações
conectadas a anéis de ferro, o que ocasiona perda de vazão.

B É um fenômeno muito comum em tubulações urbanas de distribuição de água;
Você assinalou essa alternativa (B)
Você acertou!

C Os projetos de tubulações não consideram a vazão em marcha;

D Não há perda de carga nas tubulações utilizadas em distribuição de água
urbana que apresentam distribuição em marcha.

Questão 7/10 - Hidráulica
O coeficiente de atrito (f) é uma característica adimensional utilizada na
determinação da perda de carga.
Com relação ao coeficiente de atrito é correto afirmar:

Coeficiente de atrito é utilizado apenas para escoamentos laminares, onde apenas
a velocidade é considerada.

1. Para melhor determinação do coeficiente de atrito é necessário conhecer a
vazão, dimensão do conduto e a pressão.
2. O número de Reynolds e a rugosidade da tubulação interferem
diretamente nos valores do coeficiente de atrito.
3. Pode-se utilizar o coeficiente de atrito para determinar diretamente a perda
de carga resultante do atrito, sem necessidade de conhecer as demais
informações do conduto, como: comprimento, diâmetro ou velocidade
Nota: 10.0

A Coeficiente de atrito é utilizado apenas para escoamentos laminares, onde
apenas a velocidade é considerada.

B Para melhor determinação do coeficiente de atrito é necessário conhecer a
vazão, dimensão do conduto e a pressão.

C O número de Reynolds e a rugosidade da tubulação interferem diretamente
nos valores do coeficiente de atrito.
Você assinalou essa alternativa (C)
Você acertou!

D Pode-se utilizar o coeficiente de atrito para determinar diretamente a perda de
carga resultante do atrito, sem necessidade de conhecer as demais informações
do conduto, como: comprimento, diâmetro ou velocidade

Questão 8/10 - Hidráulica
A partir da figura a seguir, determine a vazão.

Sabendo que o L1 = 1km e L2 = 0,8km, a vazão de escoamento nos tubos em série
é:
Nota: 0.0Você não pontuou essa questão

A 0,186 m³/s
Você assinalou essa alternativa (A)

B 0,146 m³/s

C 0,126 m³/s

D 1,264 m³/s

Questão 9/10 - Hidráulica
Analise o diagrama a seguir:


Com relação ao diagrama é correto afirmar:
Nota: 10.0

A Este é o diagrama de Moody, utilizado para determinar as possíveis vazões
que podem escoar na tubulação. Estes valores são encontrados nas curvas
indicadas na região II;

B O diagrama de Reynoldos indica o tipo de escoamento utilizado, podendo ser
laminar, de transição ou turbulento.

C O diagrama de Moody é utilizado para determinar o fator de atrito a partir da
análise do número de Reynolds e da rugosidade da tubulação.
Você assinalou essa alternativa (C)
Você acertou!

D O gráfico refere-se a análise dos escoamentos para dimensões hidraulicamente
utilizadas na determinação das regiões de escoamentos turbulentos.

Questão 10/10 - Hidráulica
Analise a figura que representa reservatórios ligados em rede:


Leia as afirmações a seguir:
i A rede conectada ao sistema é abastecida predominantemente pelo reservatório
de montante;
ii um caso que ocorre bastante no sistema de abastecimento de água urbano, é
um reservatório secundário à jusante, conhecido também como reservatório de
sobras.

iii A vazão utilizada do reservatório de sobras é lançada nos corpos hídricos devido
a quantidade excedente, ou seja, não é utilizada pela rede.

Estão corretas:
Nota: 0.0Você não pontuou essa questão

A Apenas i;

B i e ii;

C i e iii.

D ii e iii.
Você assinalou essa alternativa (D)
