N2 Corrigida Sistemas Automatizados na Industria 4.0

Prévia do material em texto

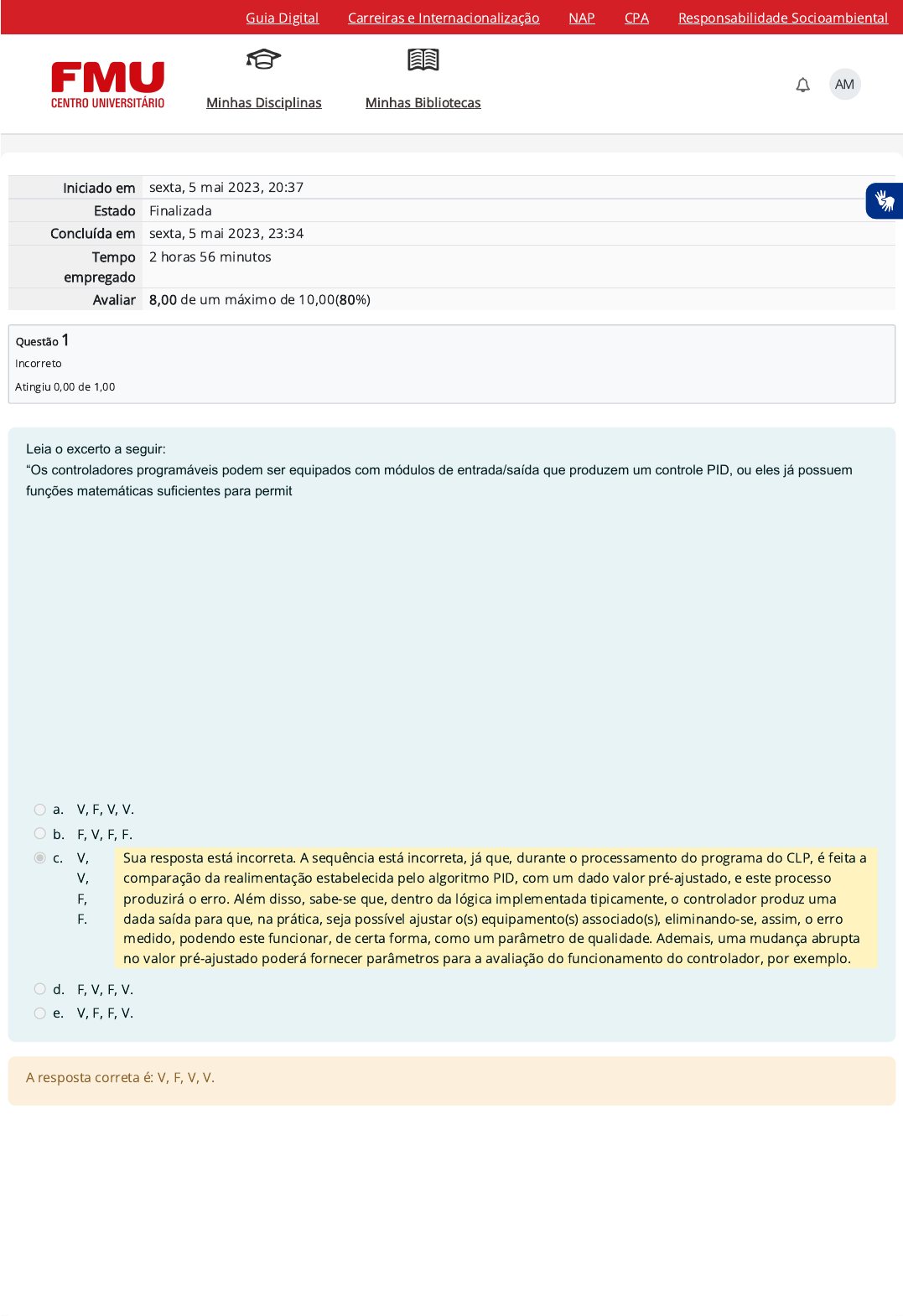

16/05/2023 21:29 N2 (A5): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2152627&cmid=777028 1/10
Iniciado em sexta, 5 mai 2023, 20:37
Estado Finalizada
Concluída em sexta, 5 mai 2023, 23:34
Tempo
empregado
2 horas 56 minutos
Avaliar 8,00 de um máximo de 10,00(80%)
Questão 1
Incorreto
Atingiu 0,00 de 1,00
Leia o excerto a seguir:
“Os controladores programáveis podem ser equipados com módulos de entrada/saída que produzem um controle PID, ou eles já possuem
funções matemáticas suficientes para permitir que esse controle seja executado. PID é essencialmente uma equação que o controlador usa
para avaliar a variável controlada.”

PETRUZELLA, F. D. Controladores lógicos programáveis. Porto Alegre: AMGH, 2014. p. 339.

A respeito da implementação deste tipo de controlador no CLP, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para
a(s) Falsa(s).

I. ( ) Dentro do funcionamento básico da lógica PID, o controlador irá comparar a realimentação com um dado valor pré-ajustado.
II. ( ) A saída é produzida pelas entradas através do controlador, de forma a corrigir o erro na prática, dentro do processo analisado.
III. ( ) No processo, o erro observado, a ser controlado através do algoritmo PID, pode funcionar ainda como uma medida avaliável adicional.
IV. ( ) A resposta do controlador PID pode ser testada a partir de várias medidas, como as mudanças no valor pré-ajustado.

Assinale a alternativa que apresenta a sequência correta:
a. V, F, V, V.
b. F, V, F, F.
c. V,
V,
F,
F.
 Sua resposta está incorreta. A sequência está incorreta, já que, durante o processamento do programa do CLP, é feita a
comparação da realimentação estabelecida pelo algoritmo PID, com um dado valor pré-ajustado, e este processo
produzirá o erro. Além disso, sabe-se que, dentro da lógica implementada tipicamente, o controlador produz uma
dada saída para que, na prática, seja possível ajustar o(s) equipamento(s) associado(s), eliminando-se, assim, o erro
medido, podendo este funcionar, de certa forma, como um parâmetro de qualidade. Ademais, uma mudança abrupta
no valor pré-ajustado poderá fornecer parâmetros para a avaliação do funcionamento do controlador, por exemplo.
d. F, V, F, V.
e. V, F, F, V.
A resposta correta é: V, F, V, V.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
16/05/2023 21:29 N2 (A5): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2152627&cmid=777028 2/10
Questão 2
Correto
Atingiu 1,00 de 1,00
Leia o trecho a seguir:
“Em algumas aplicações, além das funções de controle normal, o CLP é responsável pela coleta de dados, executando o processamento
necessário e estruturando os dados para a geração de relatórios. Como exemplo, é possível usar um CLP para contagem de peças e enviar
automaticamente os dados para uma planilha na área de trabalho de um computador”.

PETRUZELLA, F. D. Controladores lógicos programáveis. Porto Alegre: AMGH, 2014. p. 313.

Nesse sentido, assinale a alternativa que apresenta o sistema responsável envolvido na situação de coleta de dados apresentada.
a. Ethernet.
b. Supervisor.
c. Wi-Fi.
d. Pro�bus.
e. SCADA. Resposta correta. A alternativa está correta, pois o sistema SCADA (Supervisory Control and Data Acquisition, ou
Supervisório para Aquisição de Dados) é responsável por coordenar o processo em tempo real, atuando junto
com o sistema de controle associado, permitindo, assim, a coleta de dados.
A resposta correta é: SCADA.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
16/05/2023 21:29 N2 (A5): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2152627&cmid=777028 3/10
Questão 3
Correto
Atingiu 1,00 de 1,00
Observe a imagem a seguir, que apresenta um exemplo do esquema de acesso de uma dada rede até outra, com a porta de entrada
(representada pelo termo em inglês gateway) permitindo a comunicação através de mais de um tipo de arquitetura e/ou protocolo de
comunicação.
Figura - Exemplo do esquema de acesso de uma rede à outra
Fonte: Petruzella (2014, p. 305).
#PraCegoVer: a imagem apresenta o esquema com um exemplo de acesso de uma rede à outra, trazendo o equipamento Siemens, seu
gateway e, ao lado, o Omron e seu gateway, com ambas as portas conectadas ao barramento da rede. Em seguida, tem-se outros dois
gateways lado a lado, associados cada um ao CLP da Allen-Bradley e da Gould, cujas comunicações são, respectivamente, em linha de
dados e Modbus.

PETRUZELLA, F. D. Controladores lógicos programáveis. Porto Alegre: AMGH, 2014.

Considerando a imagem acima, do exemplo do esquema de acesso de uma rede à outra, analise as afirmativas a seguir e assinale V para
a(s) verdadeira(s) e
F para a(s) falsa(s).

I. ( ) Caso a tradução de acesso à rede no exemplo seja a única função da porta, as portas serão referidas como pontes.
II. ( ) As portas na parte superior possuem como função reembalar os dados vindos da primeira rede para a outra.
III. ( ) O acesso do dispositivo neste caso, para o barramento, é realizado de forma direta, independentemente de método de controle.
IV. ( ) Quando a interface também se ajusta ao formato dos dados, tem-se o que é conhecido por gateway.

Assinale a alternativa que apresenta a sequência correta.
a. V,
F,
F,
V.
 Resposta correta. A sequência está correta, pois a a�rmativa I é verdadeira, visto que, caso a tradução de acesso à rede
seja a única função exercida pelos gateways, tem-se elementos conhecidos como pontes, já que estes funcionarão
como uma ponte de comunicação na prática. A a�rmativa IV é verdadeira, pois quando as interfaces se ajustam aos
formatos dos dados, ou caso estas também executem a transmissão de dados de controle, por exemplo, tem-se o que
consideramos na comunicação em rede como um elemento gateway.
b. F, F, V, F.
c. F, V, F, V.
d. V, V, F, F.
e. V, V, F, V.
A resposta correta é: V, F, F, V.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
16/05/2023 21:29 N2 (A5): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2152627&cmid=777028 4/10
Questão 4
Correto
Atingiu 1,00 de 1,00
Questão 5
Incorreto
Atingiu 0,00 de 1,00
Dentre as funções de controle geralmente estabelecidas a um controlador lógico programável, em muitos casos, especialmente quando estes
estão associados aos sistemas industriais mais importantes, tem-se a função de coleta de dados inserida e implementada naprática.

Nesse sentido, assinale a alternativa que apresenta uma observação válida acerca do processo de funcionamento do SCADA.
a. A velocidade de medição é uma das desvantagens do uso de um sistema mais pesado como o SCADA.
b. No contexto, o mesmo supervisório controlará a capacidade produtiva do sistema analisado.
c. O processo de troca de dados
permite a realização do
processo de amostragem na
prática para o sistema.
 Resposta correta. A alternativa está correta, pois permitindo-se a troca de dados no
contexto, tem-se a possibilidade de não só registrar as informações, como ajustar
parâmetros pré-selecionados para o sistema de controle e também avaliar o próprio
processo de geração de dados.
d. Durante o funcionamento do controlador PID, as medições do sistema são realizadas na prática.
e. O supervisório adicional permitirá que os parâmetros se mantenham para a e�ciência máxima.
A resposta correta é: O processo de troca de dados permite a realização do processo de amostragem na prática para o sistema.
Geralmente, quando se trata de modelagem matemática, sabe-se que uma boa estratégia é considerar as variações visualizadas no sistema
que está sendo estudado ao longo do tempo e, dessa forma, têm-se os modelos dinâmicos, estratégia bastante utilizada no caso de sistemas
automáticos. As variáveis de comportamento variante ao longo do tempo, por exemplo, são denominadas variáveis independentes.

Com base no exposto e considerando os seus conhecimentos sobre a teoria da modelagem dinâmica de sistemas, analise as asserções a
seguir e a relação proposta entre elas.

I. Caso um dado sistema possua elementos a serem modelados como variáveis independentes, isso implica que estratégias como simulações
são boas opções para análise.
Pois:
II. Quando ocorrem os efeitos da aplicação de um dado sinal de entrada, estes são vistos a longo prazo, ao longo do processo de simulação
ou, na prática, após um grande período.

A seguir, assinale a alternativa correta.
a. As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
b. As asserções I
e II são
proposições
verdadeiras,
mas a II não é
uma
justi�cativa
correta da I.
 Sua resposta está incorreta. A alternativa está incorreta. A asserção I é uma proposição verdadeira, pois o
uso da simulação é fundamental quando temos modelos de variáveis independentes, já que é possível
visualizar o comportamento do sistema ao longo do tempo, desde equipamentos até os próprios
processos e as plantas como um todo. A asserção II é uma proposição falsa, pois a aplicação do sinal de
entrada pode re�etir no comportamento do sistema de maneira imediata, além de afetar de forma
contínua ou não.
c. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
d. As asserções I e II são proposições falsas.
e. A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
A resposta correta é: A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
16/05/2023 21:29 N2 (A5): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2152627&cmid=777028 5/10
Questão 6
Correto
Atingiu 1,00 de 1,00
Na figura a seguir, tem-se um diagrama de blocos capaz de descrever a planta de um sistema hídrico de uma mineradora. Cada um dos
blocos representa um processo distinto, ou seja, uma parte dessa planta. As operações realizadas também são sintetizadas a partir da forma
como esses processos e o sensor estão conectados.
Figura - Diagrama de blocos de um sistema real
Fonte: Elaborada pela autora.
#PraCegoVer: diagrama de blocos com entrada única e saída única, com laços menores internos e um laço maior externo, além de contar
com 4 blocos de processos e um de sensor.

Referente à figura do diagrama de blocos representando o processo real, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s)
e F para a(s) Falsa(s).

I. ( ) O sensor principal faz parte da realimentação com todos os processos que formam o sistema hídrico.
II. ( ) Os processos 1 e 2 estão em cascata, assim como os processos denominados 3 e 4.
III. ( ) A água representa a entrada geral e de cada uma das realimentações internas no diagrama.
IV. ( ) Os processos 1 e 2 estão em paralelo com um bloco unitário, assim como acontece com os blocos 3 e 4.

Assinale a alternativa que apresenta a sequência correta.
a. F, V, F, V.
b. V, F, F, V.
c. V,
V,
F,
F.
 Resposta correta. A alternativa está correta. A a�rmativa I é verdadeira, pois o laço externo formado representa a
realimentação externa do sistema com o sensor principal, que envolve todas as realimentações menores, como
salienta, ainda, o ponto somador com os sinais apresentados. A a�rmativa II é verdadeira, pois, da forma como
denotam as setas, veri�ca-se que os blocos que representam os processos 1 e 2, semelhante ao que ocorre com os
processos 3 e 4, têm uma ligação em série (ou cascata). A a�rmativa III é falsa, já que, embora a água seja a entrada do
sistema, a entrada dos demais subsistemas que envolvem o diagrama corresponde aos resultados das rami�cações e
pontos de somador, conforme a ligação. A a�rmativa IV é falsa, pois tanto os blocos 1 e 2 quanto os blocos 3 e 4 estão
em cascata entre si com o resultado em realimentação unitária.
d. F, F, V, F.
e. V, V, F, V.
A resposta correta é: V, V, F, F.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
16/05/2023 21:29 N2 (A5): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2152627&cmid=777028 6/10
Questão 7
Correto
Atingiu 1,00 de 1,00
Os sistemas de produção geralmente podem ser divididos basicamente em três tipos de sistemas, nos quais os sistemas práticos se
aproximam. Existem os sistemas que envolvem o trabalho manual, os sistemas de interação de um trabalhador com outras máquinas e o
sistema de fato automatizado.

Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. A automação é implementada, na prática, nos processos, permitindo a execução destes pelas máquinas sem a participação direta do
operador, por exemplo.
Pois:
II. As máquinas possuem melhor capacidade de aprendizado e de lidar com problemas reais mais abstratos.

A seguir, assinale a alternativa correta.
a. As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
b. A asserção
I é uma
proposição
verdadeira,
e a
asserção II
é uma
proposição
falsa.
 Resposta correta. A alternativa está correta, pois a asserção I é uma proposição verdadeira, já que, embora
em muitos casos um sistema trabalhador-máquina se confunda com um sistema automatizado, no caso
deste último, a participação direta do humano é dispensada.  A asserção II é uma proposição falsa, pois nem
sempre a máquina executará melhor que um humano a tarefa, por exemplo. Isso �ca claro quando
consideramos que, de fato, geralmente, os humanosestão mais aptos a lidar com problemas práticos que
sejam abstratos, por exemplo, além de possuírem, normalmente, uma melhor capacidade de aprendizado.
c. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
d. As asserções I e II são proposições falsas.
e. As asserções I e II são proposições verdadeiras, mas a II não é uma justi�cativa correta da I.
A resposta correta é: A asserção I é uma proposição verdadeira, e a asserção II é uma proposição falsa.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
16/05/2023 21:29 N2 (A5): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2152627&cmid=777028 7/10
Questão 8
Correto
Atingiu 1,00 de 1,00
Dentre os dispositivos que permitem o correto e eficiente estabelecimento de um sistema de comunicação em rede, podemos citar exemplos
já bastante populares do cotidiano, como os repetidores, capazes de proporcionar a elevação do porte da rede de comunicação, dentre várias
outras coisas.

A respeito desses tipos de dispositivos que fazem parte do sistema, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F
para a(s) Falsa(s).

I. ( ) Os repetidores com mais de uma porta também são conhecidos como repetidores HUB.
II. ( ) Para a conexão de elementos diferentes dentro do sistema de comunicação, podemos usar o bridge.
III. ( ) O roteador é um elemento virtual de interligação de redes que possuem abrangência local.
IV. ( ) As placas de rede são exemplos de hardware para a comunicação entre os próprios computadores.

Assinale a alternativa que apresenta a sequência correta.
a. V, V, F, F.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
16/05/2023 21:29 N2 (A5): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2152627&cmid=777028 8/10
Questão 9
Correto
Atingiu 1,00 de 1,00
b. V,
V,
F,
V.
 Resposta correta. A sequência está correta, pois a a�rmativa I é verdadeira, visto que os repetidores HUB podem
viabilizar a conexão de computadores particulares dentro de uma rede, por exemplo, através de suas portas. A
a�rmativa II é verdadeira, pois o bridge é um tipo de elemento da comunicação que possibilita a realização desta entre
duas redes diferentes, conectando-as, por exemplo. A a�rmativa IV é verdadeira, pois as placas de rede são instaladas
em computadores pessoais, por exemplo, possuindo como principal objetivo permitir a comunicação com outros.
c. F, V, F, V.
d. V, F, V, V.
e. F, V, F, F.
A resposta correta é: V, V, F, V.
Leia o excerto a seguir:
“A Ethernet é uma estrutura para a tecnologia de redes de computadores que descreve desde a fiação até a sinalização de caracteres
utilizados em uma rede local (LANs). A mídia usada para o cabeamento na comunicação Ethernet pode ser em forma de par trançado,
cabeamento coaxial ou linhas de fibra óptica”.

LAMB, F. Automação Industrial na Prática-Série Tekne. Porto Alegre: AMGH, 2015. p. 33.

Considerando o excerto apresentado, sobre esse tipo de comunicação em rede, analise as afirmativas a seguir.
I. Os métodos de comunicação em rede, assim como o apresentado, realizam a descrição de características físicas do sistema de
comunicação.
II. Os protocolos de comunicação que serão utilizados através de fios ou do uso de fibras independem do método Ethernet.
III. Dentre os protocolos que podem ser utilizados com este método, é possível citar o protocolo do tipo LAN (local area networks, ou rede
local).
IV. O protocolo SMTP pode ser utilizado no contexto; um exemplo típico de sua aplicação é na maneira padronizada de compartilhamento de
arquivos via internet.

Está correto o que se afirma em:
a. I, II e IV, apenas.
b. II, III e IV, apenas.
c. II e III, apenas.
d. I, II e III, apenas.
e. I e II,
apenas.
 Resposta correta. A alternativa está correta, pois a a�rmativa I está correta, já que tanto o Ethernet quanto os
outros métodos, como o protocolo Spanning Tree, são responsáveis por descrever o que será necessário no
cabeamento, por exemplo. A a�rmativa II também está correta, pois, neste caso, o método Ethernet, assim como
outros, não estabelece o protocolo de comunicação necessário a ser realizado na prática, sendo este
separadamente associado.
A resposta correta é: I e II, apenas.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
16/05/2023 21:29 N2 (A5): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2152627&cmid=777028 9/10
Questão 10
Correto
Atingiu 1,00 de 1,00
Observe a imagem a seguir que resume de forma esquemática o possível processo de migração para a utilização de sistemas automatizados
na prática, incluindo, assim, três fases passíveis de estarem ocorrendo, distintas entre si, no contexto industrial vivido, ao longo do tempo.
Figura - Possíveis estratégias de migração para a automação
Fonte: Mikell (2011, p. 26).

#PraCegoVer: a imagem em preto e branco apresenta um gráfico junto com um esquema sobre a migração para a automação, com o tempo
no eixo x e a demanda do produto no eixo y. Na fase 1, na parte superior, tem-se as unidades de trabalho iniciais; em seguida, representa-se
o trabalhador e a estação manual de trabalho juntos; na sequência, a transferência manual e o trabalho em andamento; e, por fim, as
unidades de trabalho concluídas. Na fase 2, tem-se a transferência manual já envolvendo sistemas automatizados, representados por
estações de trabalho automatizadas até o resultado final. Na fase 3, tem-se somente estações de trabalho automatizadas; em sequência,
ilustrando, ainda, a transferência automática de trabalho e, em seguida, a saída do sistema. No gráfico propriamente dito, o espaço do tempo
com a demanda do produto na fase 1 são representados por um espaço da produção manual e célula de uma estação. Já na fase 2, há a
produção automatizada e célula de uma estação; enquanto que, na fase 3, tem-se produção automatizada integrada e estações conectadas.

MIKELL, P. Automação industrial e sistemas de manufatura. São Paulo: Pearson Brasil, 2011.

Considerando a imagem acima, da migração da automação, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s)
falsa(s).

I. ( ) Na fase 1, há pelo menos um processo já automatizado, parte do sistema da produção avaliado.
II. ( ) A transferência entre as estações de trabalho ocorre de forma manual durante a fase 2.
III. ( ) Após a fase 3, tem-se um sistema robótico resultante do processo completo deautomação.
IV. ( ) Durante a fase 1, as estações são de produção manual e há uma única estação de trabalho independente.

Assinale a alternativa que apresenta a sequência correta.
a. V, V, F, F.
b. F, F, V, F.
c. V, V, F, V.
d. F,
V,
F,
V.
 Resposta correta. A sequência está correta, pois a a�rmativa II é verdadeira, visto que as estações de trabalho são
automatizadas, já que os processos que envolvem as transferências entre estas são feitos manualmente, ainda nesta
etapa. E a a�rmativa IV é verdadeira, uma vez que a produção ainda é toda manual nessa etapa, embora já haja os
indicativos e os interesses de automatização e, pelo exemplo, percebe-se que há somente uma estação de trabalho
independente.
e. V, F, F, V.
A resposta correta é: F, V, F, V.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
16/05/2023 21:29 N2 (A5): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2152627&cmid=777028 10/10
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
