2ª ETAPA – QUESTÕES
EQUIPE ALUNOS: ANDERSON AUGUSTO DO NASCIMENTO OLIVEIRA
 ANDRÉ DE LIMA SILVA

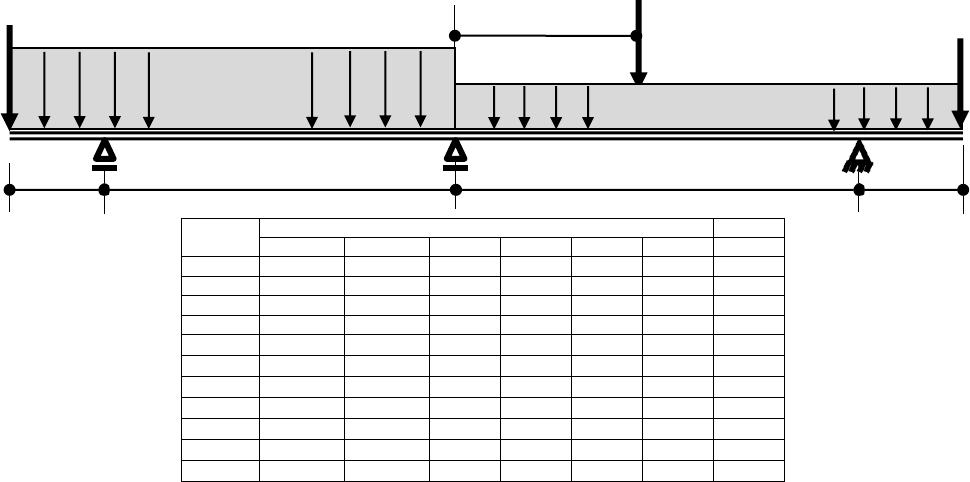

1) Na estrutura abaixo, pede-se determinar os seus esforços internos, com o traçado dos seus
respectivos diagramas: São dados: E=2,2x107 KN/m2 e I=3,25x105cm4













Grupos
DADOS
q1 (tf/m) q2 (tf/m) P1 (tf) P2 (tf) P3 (tf) L1(m) L2(m)
1 1,25 2,50 4,00 3,00 5,00 5.50 5.00
2 1,20 2,40 3,50 3,50 4,50 4.90 4.50
3 1,40 2,80 3,00 5,50 4,00 5.20 4.80
4 1,50 3,00 5,00 4,20 4,70 5.00 6.00
05 1,30 2,00 6.00 5.30 4,80 5.80 4.80
06 1,60 1,90 6.50 4,80 5,60 5.60 4.60
07 1.80 2,60 4.50 5,90 4,20 4.80 5.50
08 2,00 2,90 5.30 4,80 5,90 5.70 5.30
09 1,90 3,10 4,80 5,60 4,10 5.40 4.90
10 1,35 2,70 5,50 4,50 5,80 4.60 5.30
11 1,65 2,30 4,80 5,80 4,60 5.10 6.20



PRÓXIMA PÁGINA
P1(KN) L /2(m) P2(KN)
2 P2 KN
D 2I A 4I B 3I C 2I E
L
1
/3(m) L1(m) L2(m) L2/3(m)
q2 KN/m

q
1
KN/m




























2) Dadas a estrutura abaixo, pede-se determinar suas reações de apoios e os seus esforços
internos, como também o traçado dos seus diagramas: São dados: E=2,1x107 KN/m2 e
I=2,65x105cm4

P(kN) 0,6P(kN)

0,4L



A 4I




L






PRÓXIMA
PÁGINA

C
B 3I
2I
D
0,8L










0,5L
0,6q(KN/m

q (KN/m)
GRUPO
Nº
DADOS
P (KN) q (KN/m) L(m) H(m)
01 55,0 30,0 6,0 4,5
02 50,0 25,0 7,2 5,0
03 56,0 28,0 6,8 4,2
04 60,0 32,0 6,5 5,0
05 55,0 34,0 5,4 4,1
06 48,0 26,0 6,3 4,6
07 54,0 36,0 5,6 4,2
08 64,0 38,0 6,1 4,8
09 46,0 42,0 6,2 4,4
10 52,0 44,0 6,8 4,7
11 66,0 40,0 6,4 4,9








































2
GRUPO
Nº
DADOS
P (KN) q (KN/m) L(m) H(m)
01 35,0 30,0 6,0 4,5
02 30,0 35,0 7,2 5,0
03 36,0 38,0 6,8 4,2
04 40,0 28,0 6,5 5,0
05 45,0 32,0 5,4 4,1
06 38,0 34,0 6,3 4,6
07 42,0 36,0 5,6 4,2
08 44,0 42,0 6,1 4,8
09 36,0 45,0 6,2 4,4
10 42,0 44,0 6,8 4,7
11 46,0 46,0 6,4 4,9

P
q(kN/m)

C 4I D
2I I H
A B
L



3) Dado o pórtico abaixo, pede-se calcular suas reações de apoios e os seus esforços
internos, com o traçado dos seus diagramas: São dados: E=2,2x107KN/m2 e
I=2,25x105cm4


































































































































































4) Na treliça abaixo indicada, pede-se determinar suas reações de apoios e os esforços finais
nas barras. São dados: E=2,4x107 KN/m2; A= 4,20x10-3 cm2.






B




PRÓXIMA PÁGINA

P2(KN
H(m)
P1(KN
4
C
E P1(KN
5
7
F
1 3 6
A
9
2
0.5L(m
D 8
0.5L(m) 0.5L(m
L(m) L(m)
0.5L(m)
Grupo
DADOS
P1 (KN) P2 (KN) L(m) H(m)
01 50,0 40,0 3,0 2,5
02 45,0 35,0 3,5 3,0
03 55,0 60,0 2,5 2,0
04 40,0 50,0 4,0 3,0
05 42,0 48,0 3,8 3,1
06 48,0 52,0 3,6 2,9
07 38,0 46,0 3,4 3,2
08 36,0 44,0 2,7 3,5
09 44,0 54,0 3,2 3,8
10 47,0 55,0 2,8 3,4
11 39,0 53,0 3,9 3,6
























5) No pórtico hiperestático indicado abaixo, pede-se determinar os valores dos esforços
externos e internos e também traçar os respectivos diagramas.
Dados: E=2,8x106 tf/m2 e I = 1,84x105cm4
0,5L
P 0,5L



0,4H



H
E
4I 4I
C D

2I 2I

A
0,5L
B
0,5L
q

Grupo
Dados dos Carregamentos
P
(KN)
q
(KN/m)
L
(m)
H
(m)
01 50,0 30,0 5,5 4,0
02 45,0 25,0 5,8 5,0
03 53,0 35,0 6,0 4,5
04 40,0 20,0 6,5 5,0
05 48,0 28,0 6,8 5,2
06 55,0 32,0 6,4 4,4
07 58,0 24,0 5,2 4,8
08 52,0 35,0 5,6 4,7
09 46,0 28,0 5,7 4,8
10 54,0 38,0 5,4 4,2
11 56,0 27,0 6,3 5,3



Ao
q1 tf/m
2I
L(m)
A1
q2 tf/m
4I
1,1L(m)
A2
q1 tf/m
3I
0,9L(m)
A3


6) Na viga contínua indicada abaixo, pede-se determinar as reações de apoios e os esforços
solicitantes finais, com os traçados de seus diagramas.
Dados: E=2,4x106 t/m2; I = 1,84x105 cm4.


Grupos
DADOS
q1 (kN/m) q2 (kN/m) q3 (kN/m) L(m)
1 12,5 25,0 14,0 5.50
2 12,0 24,0 13,5 4.90
3 14,0 28,0 13,0 5.20
4 15,0 30,0 18,0 5.00
05 13,0 20,0 16.0 5.80
06 16,0 19,0 17.5 5.60
07 18,0 26,0 14.5 6,20
08 20,0 29,0 12,5 5.70
09 19,0 31,0 14,8 5.40
10 13,5 27,0 18,0 5.90
11 16,5 23,0 20,0 5.10
