ESTRUTURAS METÁLICAS Estruturas metálicas Liga es soldadas
As soldas mais empregadas na indústria de construção são as de energia elétrica –
nelas, a fusão do aço é provada pelo calor produzido por arco voltaico. Nos tipos mais
usuais, o arco voltaico se dá entre um eletrodo metálico e o aço a soldar, havendo
deposição do eletrodo (PFeil & PFeil).

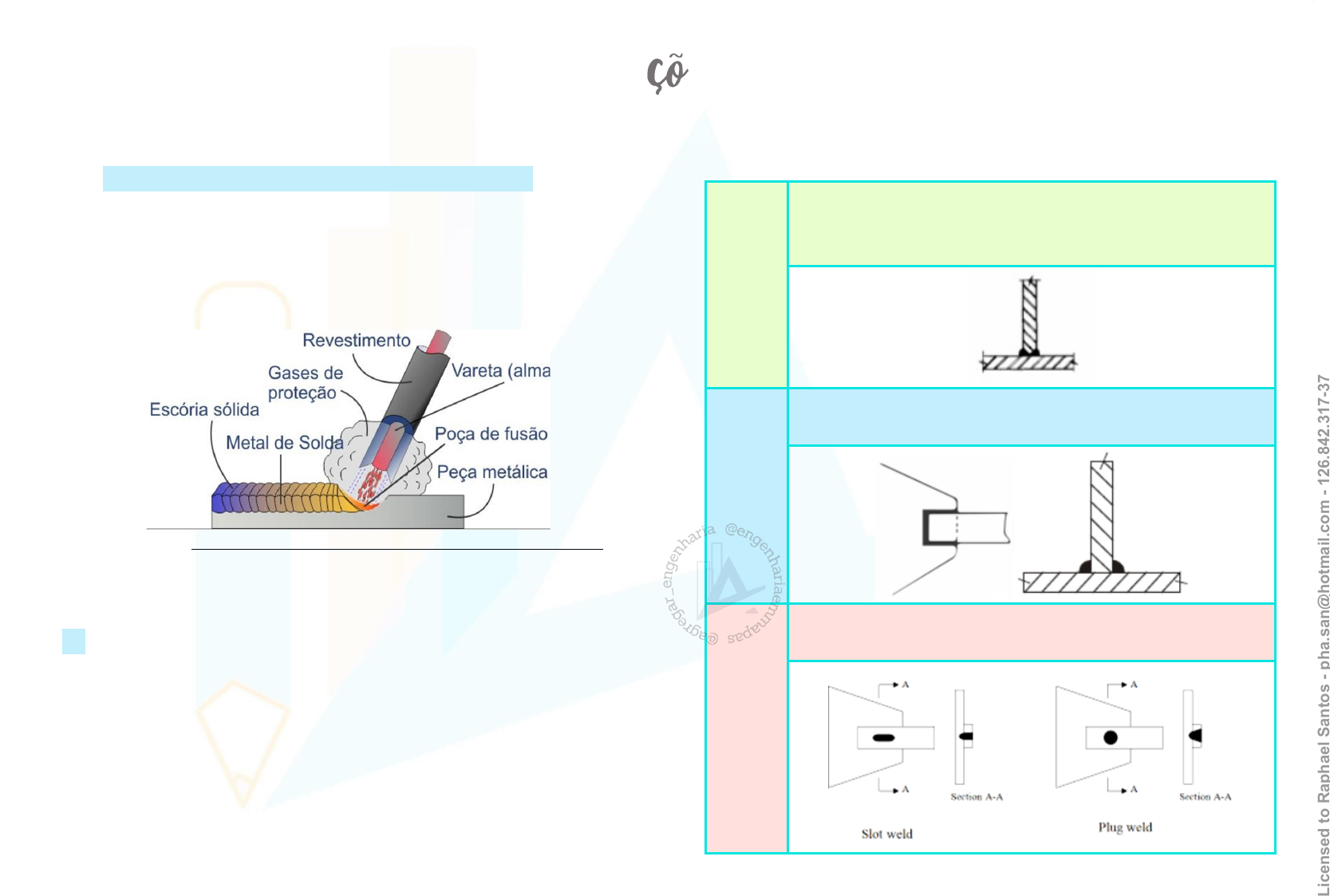

Na figura abaixo, um detalhe da solda com eletrodo manual revestido.


Fonte da imagem: https://blog.binzel-abicor.com/pt/entenda-a-soldagem-com-eletrodo-revestido



OBS: Soldabilidade dos aços estruturais se refere a maior ou menor facilidade de se
obter uma solda resistente e sem fraturas.


Os principais tipos de solda de eletrodo quanto à posição do material de solo em
relação ao material-base são:
Soldas de
entalhe
Metal de solda é colocado diretamente entre as peças metálicas, em
geral dentro de chanfros – podendo ser solda de penetração parcial
ou total.

Soldas de
filete
O material de solda é depositado nas faces laterais dos elementos
ligados

Soldas de
orifício ou
tampão
O material é depositado em orifícios circulares ou alongados feitos em
uma das chapas do material base.


Referências: Estruturas de Aço. PFeil & PFeil.

L
ic
en
se
d
 t
o
 R
ap
h
ae
l S
an
to
s
-
p
h
a.
sa
n
@
h
o
tm
ai
l.c
o
m
 -
 1
26
.8
42
.3
17
-3
7
https://blog.binzel-abicor.com/pt/entenda-a-soldagem-com-eletrodo-revestido


ESTRUTURAS METÁLICAS Estruturas metálicas Liga es soldadas
Simbologia de solda
Contra-
solda
Filete Tampão
Entalhe
Sem
chanfro
V Bisel U J


Chapa de
espera
Solda em toda
a volta
Solda de
campo
Acabamento
Plano Convexo

 SÍMBOLO DE SOLDA EM CAMPO
SÍMBOLO DE SOLDA
EM TODA A VOLTA
EXTREMIDADE DA
SETA INDICA O LOCAL
DA SOLDA
LINHA DE REFERÊNCIA
ESPECIFICAÇÕES
S L - P
PASSO (ESPAÇAMENTO CENTRO A CENTRO DAS SOLDAS)
COMPRIMENTO DO CORDÃO
DIMENSÃO
SÍMBOLO BÁSICO DA SOLDA OU
REFERÊNCIA DE DETALHES
R
C
A
ABERTURA DA RAIZ
TIPO DE ACABAMENTO
ÂNGULO DE CHANFRO
SÍMBOLO DO ACABAMENTO
5 50
E60
1
2
3
4
Solda de filete, de oficina, ao longo das faces 1-3 e 2-4; as soldas têm
50 mm de comprimento e 5 mm de perna; o eletrodo usado é o E60.
AM
BO
S
OS
 L
AD
OS

LA
DO

DIS
TA
NT
E
LA
DO

PR
ÓX
IM
O


Referências: Estruturas de Aço. PFeil & PFeil.

M
L
ic
en
se
d
 t
o
 R
ap
h
ae
l S
an
to
s
-
p
h
a.
sa
n
@
h
o
tm
ai
l.c
o
m
 -
 1
26
.8
42
.3
17
-3
7




CEBRASPE, 2010
Julgue o item a seguir, no que concerne à simbologia gráfica adotada para solda.

A figura abaixo representa a simbologia adotada para uma solda de filete, intermitente e alternada,
com dimensão igual a 5 mm, 40 mm de comprimento, passo igual a 120 mm e eletrodo do tipo E60.


( ) CERTO
( ) ERRADO
Gabarito: Certo.
FEPESE, 2018
Os elementos estruturais de aço são conectados entre si por ligações realizadas por processos de
solda ou por conectores.

Neste contexto, as figuras abaixo apresentam duas chapas conectadas por processo de solda:



Assinale a alternativa que contém as corretas nomenclaturas para cada uma das situações:
a) 1. solda dupla • 2. solda simples • 3. solda múltipla
b) 1. solda de filete • 2. solda de entalhe • 3. solda tampão
c) 1. solda horizontal plana • 2. solda horizontal com bisel • 3. solda ponteada
d) 1. solda de filete reta • 2. solda de filete com bisel • 3. solda tampão
 e) 1. solda de transpasse • 2. solda de topo • 3. solda ponteada
Gabarito: Letra b.
ESTRUTURAS METÁLICAS Estruturas metálicas
Liga es soldadas
FGV, 2019
A figura a seguir ilustra uma ligação soldada de duas barras chatas, a
respectiva simbologia e descrições.



Essa ligação consiste em solda:
a) de entalhe em bisel de um só lado;
b) de entalhe de dois lados com chanfro em bisel a 45º;
c) de filete de campo com comprimento de 5 dm;
d) de filete de oficina com perna de 5 mm;
e) com eletrodo tubular sem revestimento.
