Disc.: CIRCUITOS ELÉTRICOS - REGIME TRANSITÓRIO
Aluno(a): WILLIAM RODRIGUES DE SOUSA 202009356273
Acertos: 8,0 de 10,0 26/05/2023
Acerto: 1,0  / 1,0

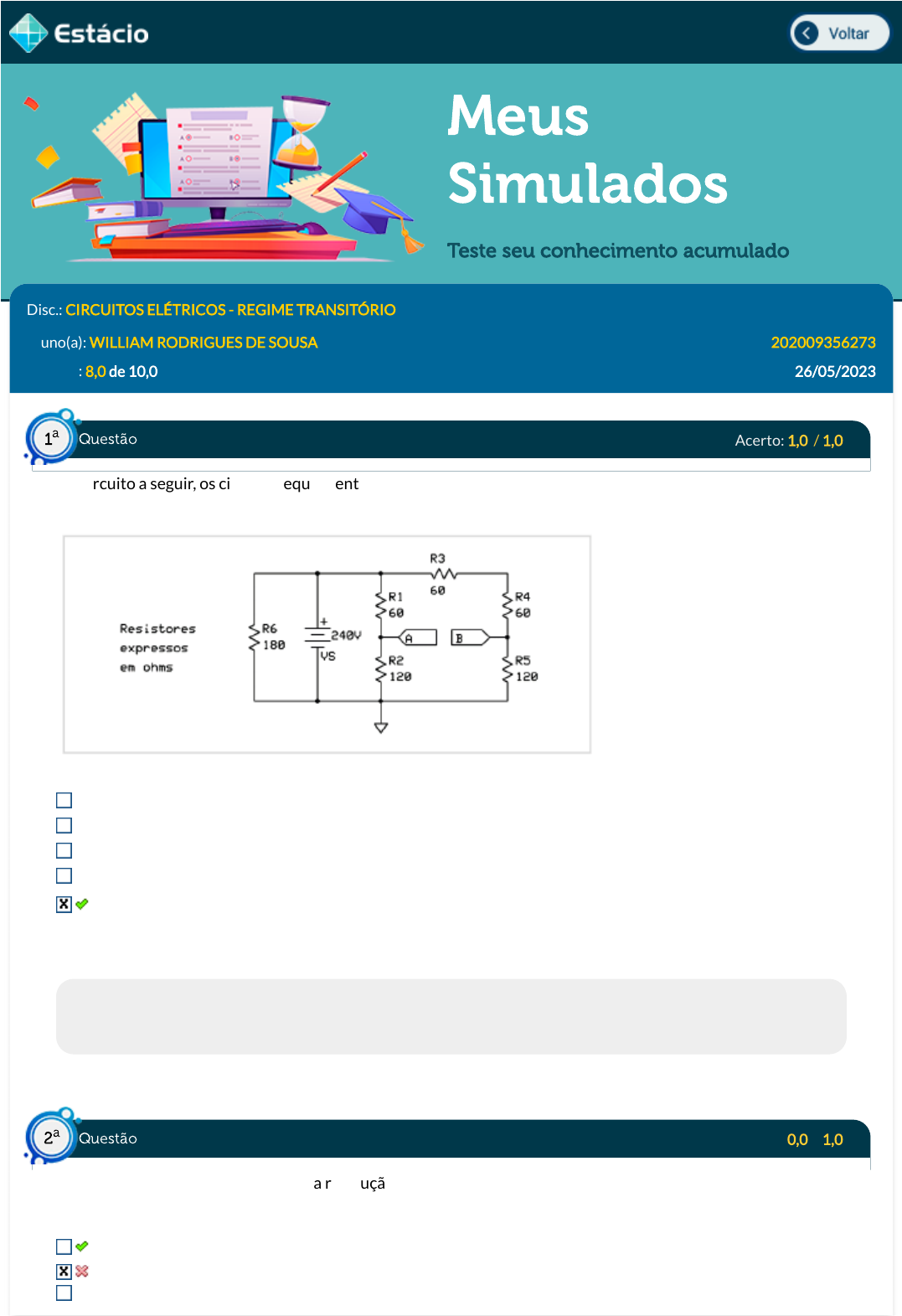

No circuito a seguir, os circuitos equivalentes de Thévenin e de Norton, do ponto de vista dos terminais A e B
(considerando A em relação a B), podem ser descritos pelos parâmetros:
VTH = 120 V, RTH = RN = 100Ω, IN = 1,2 A.
VTH = 120 V, RTH = RN = 240Ω, IN = 0,5 A.
VTH = 60 V, RTH = RN = 100Ω, IN = 0,6 A.
VTH = 120 V, RTH = RN = 240Ω, IN = 1 A.
 VTH = 40 V, RTH = RN = 100Ω, IN = 0,4 A.
Respondido em 26/05/2023 21:08:43
Explicação:
A resposta correta é: VTH = 40 V, RTH = RN = 100Ω, IN = 0,4 A.
Acerto: 0,0  / 1,0
O teorema da superposição auxilia na resolução matemática de circuitos elétricos que possuem diversas fontes.
Uma condição necessária para que esse teorema possa ser aplicado é que o circuito:
 Seja linear.
 Possua apenas fontes de corrente.
Possua pelo menos um elemento capacitivo.
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
29/05/2023, 17:22 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/6
Opere com frequência superior a 50 Hz.
Não possua fontes dependentes.
Respondido em 26/05/2023 21:10:43
Explicação:
A resposta correta é: Seja linear.
Acerto: 1,0  / 1,0
Considerando que, no circuito precedente, todos os elementos sejam ideais e c seja o nó de referência, com
tensão igual a zero, qual a tensão de Thévenin?

Respondido em 26/05/2023 21:12:38
Explicação:
A resposta correta é:
Acerto: 1,0  / 1,0
(FGV, 2008) Em relação a componentes e circuitos elétricos, é correto a�rmar que:
A equação que estabelece a relação entre corrente instantânea [i(t)] e tensão instantânea [v(t)] em um
indutor L, não negativo, é dada por v(t) = L. di(t)/dt. Essa equação indica que esse dispositivo (L) não é
linear.
 O modelo de um resistor linear (R) é sempre uma reta no plano i(t) como ordenada e v(t) como abscissa
(R >0 e positivo); ou seja, é uma reta com coe�ciente de inclinação dado por 1/R. A reta, portanto, passa
pela origem e pelo primeiro e terceiro quadrantes.
O resistor é um elemento passivo, pois dissipa energia; já o capacitor e o indutor ideais são elementos
ativos, pois armazenam energia.
O valor de um capacitor determinado é de�nido pela relação C = Q/V, onde Q é a quantidade de carga e
V é a tensão sobre o capacitor. Pode-se notar na expressão que, quando V aumenta, C diminui e, assim, C
= f(V), ou seja, C varia com a tensão aplicada.
A lei de Kirchhoff (que trata da soma algébrica das correntes em um nó) é válida para todos os circuitos
concentrados e não concentrados, sejam eles lineares ou não, ativos, passivos e mesmo variável com o
tempo.
−Vb
−Va + Vb
−Vc
−Va
Va
Va
 Questão3
a
 Questão4
a
29/05/2023, 17:22 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/6
Respondido em 26/05/2023 21:14:03
Explicação:
A resposta certa é: O modelo de um resistor linear (R) é sempre uma reta no plano i(t) como ordenada e v(t) como
abscissa (R >0 e positivo); ou seja, é uma reta com coe�ciente de inclinação dado por 1/R. A reta, portanto, passa pela
origem e pelo primeiro e terceiro quadrantes.
Acerto: 1,0  / 1,0
(UFSC, 2018) Sobre capacitores, indutores e resistores e os princípios físicos a eles associados, é correto
a�rmar que:
A corrente que �ui por um indutor gera um campo magnético proporcional ao quadrado do valor dessa
corrente.
 A lei de Ohm é uma relação empírica, válida para muitos materiais, que estabelece que a densidade de
corrente em um dado ponto de um material é diretamente proporcional ao campo elétrico nesse ponto.
Ao se aplicar uma tensão de alta frequência aos terminais de um resistor, seu comportamento pode ser
bem modelado por um circuito equivalente, composto por um capacitor em série com uma associação
em paralelo entre um indutor e um resistor.
Em circuitos de corrente contínua, em regime permanente, capacitores funcionam como curto-circuito,
enquanto indutores, como um circuito aberto.
Capacitores são dispositivos capazes de armazenar cargas elétricas. Em um capacitor de placas planas e
paralelas, as cargas armazenadas em ambas as placas têm o mesmo sinal.
Respondido em 26/05/2023 21:15:57
Explicação:
A resposta certa é: A lei de Ohm é uma relação empírica, válida para muitos materiais, que estabelece que a densidade
de corrente em um dado ponto de um material é diretamente proporcional ao campo elétrico nesse ponto.
Acerto: 1,0  / 1,0
(Petrobras, 2014) Os três componentes básicos presentes em um circuito elétrico são: o capacitor e o indutor,
que armazenam energia, e o resistor que dissipa energia. As relações lineares para o capacitor, o indutor e o
resistor estabelecem que a tensão entre seus terminais é proporcional, respectivamente, à:
Corrente, à variação da corrente com o tempo e à carga
Variação da carga com o tempo, à corrente e à carga
Carga, à corrente e à variação da carga com o tempo
 Carga, à variação da corrente com o tempo e à corrente
Corrente, à carga e à variação da corrente com o tempo
Respondido em 26/05/2023 21:17:03
Explicação:
A resposta certa é: Carga, à variação da corrente com o tempo e à corrente
Acerto: 1,0  / 1,0
 Questão5
a
 Questão6
a
 Questão
7
a
29/05/2023, 17:22 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/6
Considere um circuito RC, onde:
R=5Ω
C=2F
O capacitor deste circuito está sendo carregado. Qual o tempo necessário para que o circuito atinja 63,2% do
carregamento?
5s
2,5s
15s
 10s
2s
Respondido em 26/05/2023 21:07:54
Explicação:
A resposta certa é: 10s
Acerto: 0,0  / 1,0
(CESGRANRIO,2012) O circuito abaixo representa um transitório RC, no qual a chave S é fechada em t = 0
segundos, e, nesse instante, o capacitor está descarregado.
Decorrido um tempo maior que 20 constantes de tempo do circuito, a corrente Ic (t), em ampères, e a tensão
Vc(t), em volts, no capacitor serão, respectivamente,
0,5 e 0,5.
5 e 5.
 Zero e 5.
 5 e zero.
Zero e zero.
Respondido em 26/05/2023 21:18:18
Explicação:
A resposta certa é: 5 e zero.
Acerto: 1,0  / 1,0
(CEFET-RJ - 2014) No circuito RLC da Figura abaixo, todos os componentes são considerados ideais, a chave ch
está aberta, e tanto o capacitor como o indutor estão inicialmente descarregados. A chave é fechada em t = 0, e
 Questão8
a
 Questão9
a
29/05/2023, 17:22 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/6
fazem-se as medidas das correntes I1 e I2. Em seguida, espera-se o circuito entrar em regime permanente e
fazem-se novamente as medidas de I1 e I2.
Figura Q10 complementar ao exercício - Fonte CEFET-RJ, 2014.
Os valores, em mA, de I2 em t = 0 e de I1 em regime permanente, respectivamente, são
0,2 e 0,5
0,5 e 0,25
 0,0 e 0,0
0,5 e 0,2
0,25 e 0,5
Respondido em 26/05/2023 21:19:36
Explicação:
A resposta certa é: 0,0 e 0,0
Acerto: 1,0  / 1,0
(UFPE - 2018) No circuito da �gura, um longo tempo após todas as tensões atingirem o regime permanente cc,
quando já há um indutor entre os terminais x e y, o valor de vo é:
 60 V
55 V
50 V
110 V
100 V
Respondido em 26/05/2023 21:20:47
 Questão10
a
29/05/2023, 17:22 Estácio: Alunos
https://simulado.estacio.br/alunos/ 6/6
Explicação:
A resposta certa é: 60 V
