ESTO001-13 – Circuitos Elétricos e Fotônica Lista 4a
Circuitos Elétricos e Fotônica – Lista 4b – Exercícios
Teoremas de circuitos elétricos

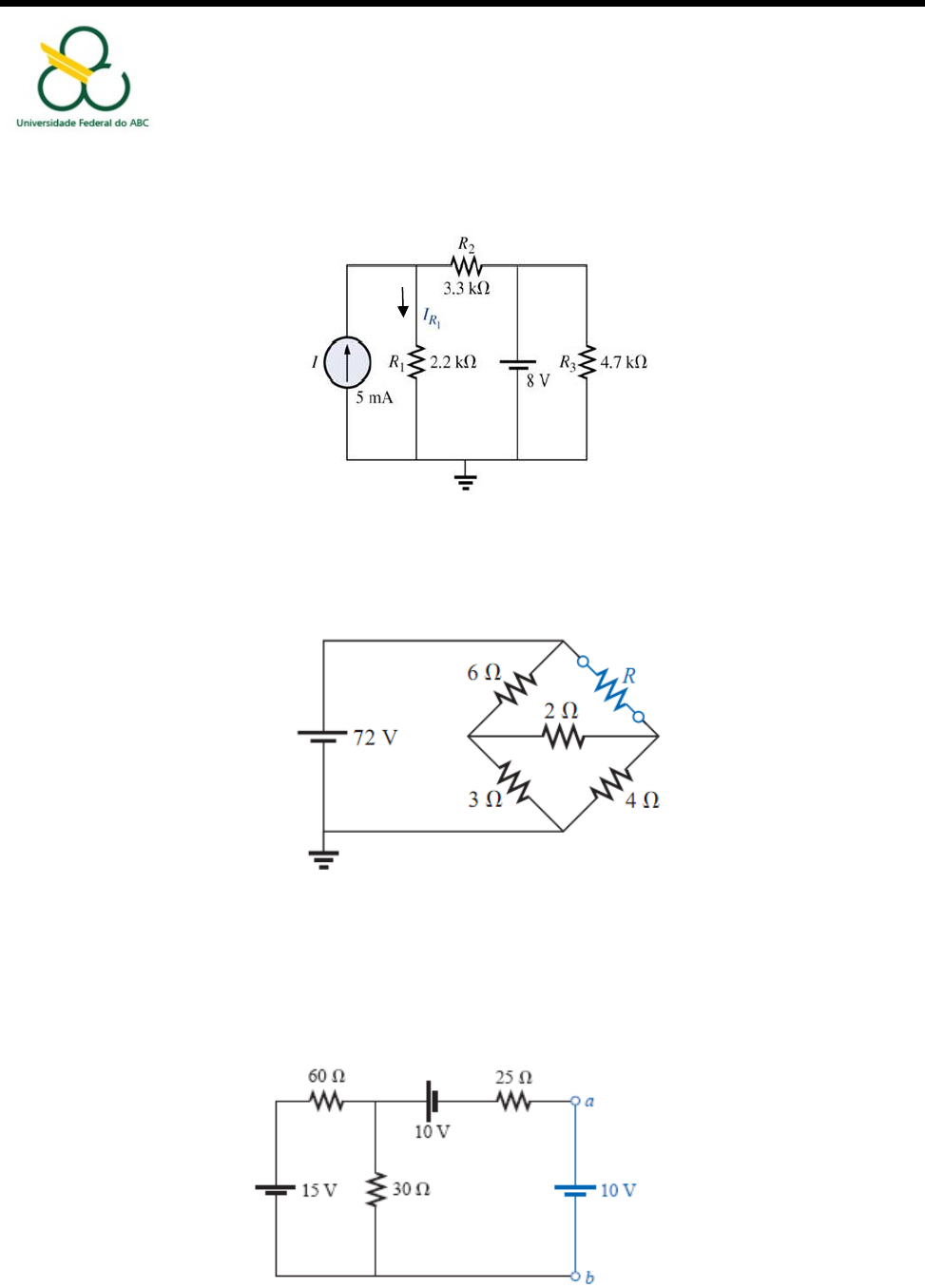

1. Usando o teorema da superposição, determine a corrente no resistor R1, no circuito da Figura 1.
Figura 1
2. Determine o gerador equivalente Thévenin para o circuito externo ao resistor R na Figura 2.
Figura 2
3. Determine o gerador equivalente de Norton do sub circuito localizado à esquerda dos pontos a
e b no circuito da Figura 3. Em seguida, calcule a potência fornecida pelo gerador de tensão de
10V, conectado posteriormente nestes terminais.
Re: 3,33W
Figura 3
1
Re:4,45m
Re:Vth=60V;
Rth=2Ω
ESTO001-13 – Circuitos Elétricos e Fotônica Lista 4a
4. No circuito da Figura 4, determine a resistência R1 tal que a potência transferida para o resistor
R4 seja máxima.
Figura 4
5. Utilizando a transformação de fontes no circuito da Figura 5, encontre o valor da tensão vo.
Figura 5
6. Utilizando a transformação de fontes no circuito da Figura 6, encontre o valor da corrente io.
Figura 6
7. Encontre o circuito equivalente de Thévenin à esquerda dos terminais a-b no circuito da Figura
7.
Figura 7
2
Re: 0 Ω
Re: 3,2 V
Re: 1,78A
Re: Rth=4 Ω e Vth=30V
ESTO001-13 – Circuitos Elétricos e Fotônica Lista 4a
8. Encontre o circuito equivalente de Norton à esquerda dos terminais a-b no circuito da Figura 8.
Figura 8
9. Utilize o teorema da superposição pare encontra a corrente i no circuito da Figura 9.
Figura 9
Exercícios extraídos e adaptados das seguintes referências:
 Nilsson, J.W., Riedel, S. A. “Circuitos Elétricos”, 8ª Ed., Editora Pearson, 2009.
 Hayt Jr , W.H., Kemmerly, J.E., Durbin, S.M., “Análise de Circuitos em Engenharia”, Ed. Mc Graw Hill, 7ª. Ed.,
2008.
 Boylestad, R. L., “Introdução à Análise de Circuitos”, Pearson Prentice-Hall, 10ª Ed., 2004.
 Alexander, C.K.; Sadiku, M.N.O., “Fundamentos de Circuitos Elétricos”, Bookman, 3ª. Ed., 2008.
 Dorf, R.C.; Svoboda, J.A., “Introduction to Electric Circuits”, Wiley, 7ª. Ed., 2006.
3
Re: RN=4 Ω e IN=1A
Re: 2A
