Lista de Exercício – Conversão 2 (Circuitos Eletromagnéticos)

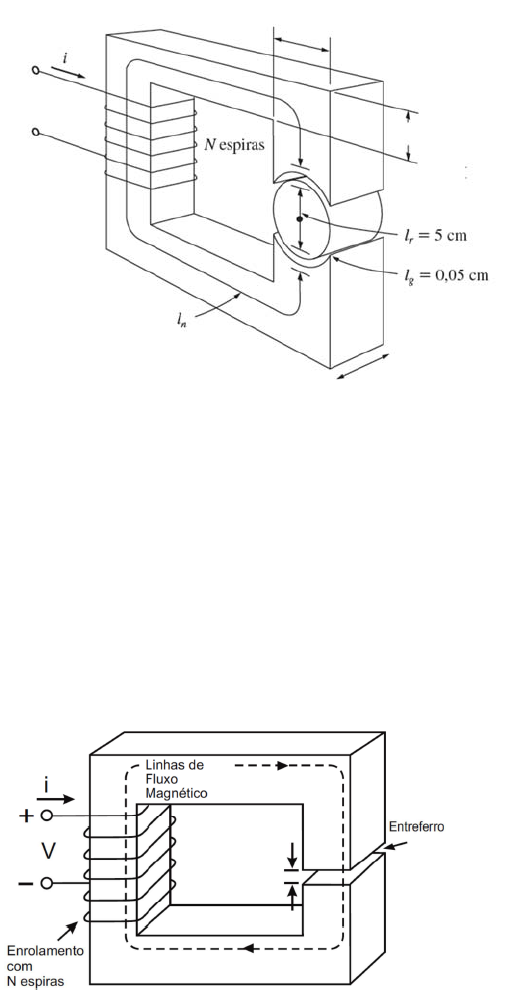

Questão 1 – A Figura 1 mostra de forma simplificada o rotor e o estator de um
motor cc. O comprimento do caminho médio do rotor é 5 cm e do estator é de 50
cm, a área da seção reta do rotor e estator é de 12 cm2. Cada entreferro entre o
rotor e o estator tem 0,05 cm de largura e a área da seção reta de cada gap
(entreferro) é de 14 cm2. O ferro do núcleo tem permeabilidade relativa de 2000
e há 200 espiras de fio sobre o núcleo. Se a corrente no fio for ajustada para 1A,
determine:
a) A relutância total da estrutura;
b) A densidade resultante no entreferro;

Figura 1 – Motor cc.

Questão 2 – A Figura 2 mostra um circuito magnético com uma bobina que
contém 60 espiras e é excitada por uma corrente com intensidade igual a 10 A.
Suponha que o material magnético que forma o núcleo ferromagnético tenha
permeabilidade magnética infinita, que o comprimento médio do núcleo, lm, seja
igual a 10 cm; que o comprimento do entreferro, g, seja igual a 0,1 cm; que a
área da seção reta do material seja constante e igual a 1 cm2 (despreze o efeito
do espraiamento no entreferro). Considere, ainda, a permeabilidade magnética
no ar, µo, igual a 4π10-7 H/m. Com base nisso, determine a relutância total para
essa estrutura em A.espiras/wb.

Figura 2 – Circuito magnético.
Questão 3 – A Figura 3 mostra uma máquina linear que tem uma tensão de 120V
(bateria), uma resistência interna de 0,3Ω e uma densidade fluxo magnético de
0,1T. Com base nisso, responda:

a) Qual a corrente máxima de partida dessa máquina? Qual é sua velocidade
de regime permanente sem carga?
b) Suponha que uma força de 30N, apontando para a direita, fosse aplicada
à barra. Quanta potência a barra estaria produzindo ou consumindo?
Quanta potencia a bateria estaria produzindo ou consumindo? Explique
os seus resultados (cálculos).
c) Agora suponha que a força de 30N, apontasse para a esquerda. Qual a
nova velocidade de regime permanente? Faça uma análise em relação à
letra b.


Figura 3 – Máquina Linear.


Questão 4 – Um transformador é constituído por uma bobina primária de 1150
espiras e uma bobina secundária em aberto de 80 espiras enrolada em torno de
um núcleo fechado de seção reta de 56 cm2. O material do núcleo pode ser
considerado saturado quando a densidade de fluxo eficaz atende 1,45T. Qual a
tensão máxima eficaz em 60Hz no primário que é possível sem que esse nível
de saturação seja atingido? Qual a tensão corresponde no primário? De que
forma esses valores serão modificados se a frequência for reduzida para 50 Hz?
