P2 de CEMAT 08.2
Justifique todas as suas respostas
Nome:
Assinatura:
Matrícula: Turma:

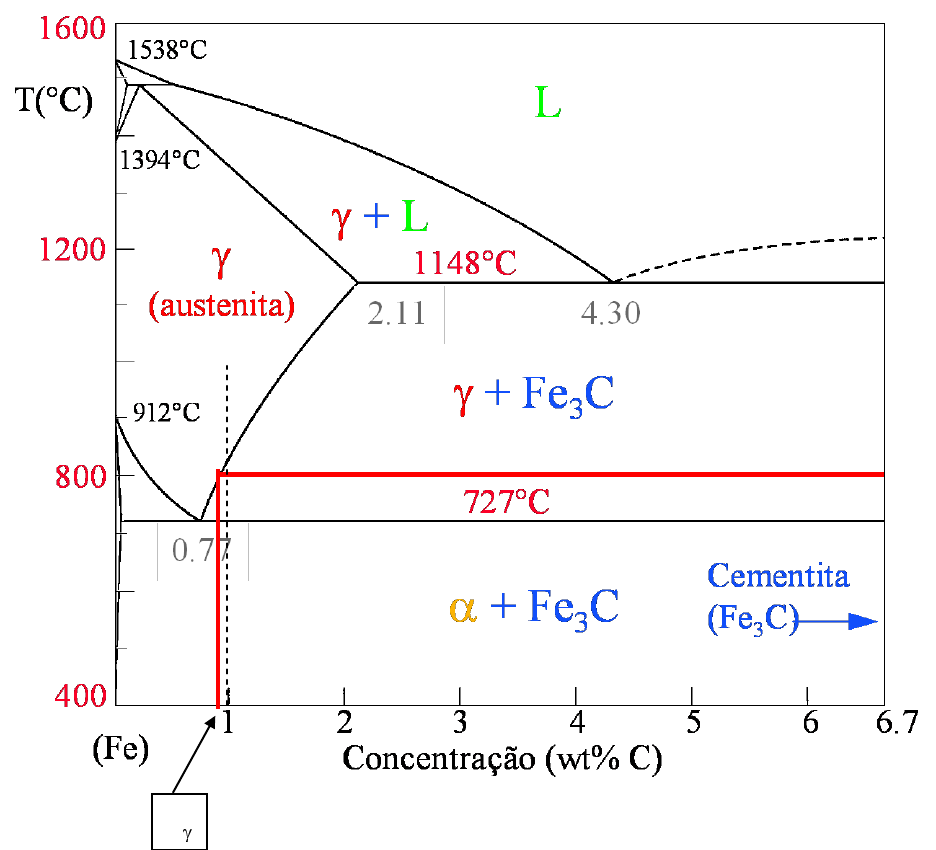

1) (3.5) Considere o diagrama de fases abaixo



C
a) (0.5) Identifique e nomeie os pontos mais relevantes deste diagrama, escrevendo as reações
envolvidas.
Ponto eutetóide – (0,77 wt% C)  (0,022 wt% C) + Fe3C (6,7 wt% C)
Ponto eutético – L (4,3 wt% C)  (2,11 wt% C) + Fe3C (6,7 wt% C)
 Considere uma liga com 1.0 wt%C. Esta liga foi aquecida até 1200 °C.
b) (1.0) No resfriamento lento até 800 °C, qual a fase pró-eutetóide que se forma, qual a sua composição
e quais são as proporções relativas entre as fases presentes.
Como é um aço hiper-eutetóide (C0 >0,77 wt% C), a fase pró-eutetóide é a cementita (Fe3C).
Esta fase tem composição química fixa de 6,7 wt %C – 93,3 wt% Fe.
As proporções relativas são calculadas pela regra da alavanca com limites dados por uma isoterma a 800
o
C. Nesta isoterma é possível determinar que C = 0,9 wt% C. Assim:
W = (6,7-1,0)/ (6,7-0,9) = 5,7/5,8 = 0,98, oue seja, 98% de fase e 2% de fase F3C.
 c) (1.0) Esboce as microestruturas a 800 °C e a 600 °C.


 d) (0.5) A 600
o
C calcule a quantidade de perlita.
Usando a linha de 0,77 wt% de Carbono como referência para 100% de perlita, podemos escrever, pela
regra da alavanca:
Wperlita = (6,7-1,0)/(6,7-0,77) = 5,7/5,93 = 0,96
 e) (0.5) Você dispõe de outro aço que, a 600
o
C, apresenta 92 wt% de ferrita e 8 wt% de cementita. Este
aço seria mais ou menos dúctil do que o aço original? Justifique de maneira quantitativa.
 Para o aço original: W total = (6,7-1,0)/6,7-0,022) = 5,6/6,7 = 0,85 ou 85%.
 Assim, WFe3CTotal= 15%
 O novo aço tem mais ferrita e menos cementita que o original. Assim será mais dúctil e menos
resistente. Isto porque com menos carbono ocorre menos distorção da rede cristalina, permitindo maior
mobilidade das discordâncias. Além disso, a cementita é um composto muito duro e resistente, reduzindo a
ductilidade do material. Com menos cementita, o material será mais dúctil.






Fe3C
Pró
2) (2,5) Três peças (A, B, C) de aço com 1% de manganês, inicialmente idênticas, sofreram diferentes
tratamentos termo-mecânicos. Ao final, cada peça sofreu um ensaio de tração, a partir do qual se determinou os
seguintes gráficos de duas propriedades mecânicas.



a) (1,5) Identifique o provável tratamento empregado em cada uma das peças, explicando seu raciocínio.
b) (1,0) Suponha que o ensaio mecânico foi feito a temperatura de 50 oC. Se outro ensaio agora fosse feito
a 0
o
C, desenhe aproximadamente nos gráficos acima os valores que seriam obtidos para a peça B.

Temperatura (
o
C)
E
n
er
g
ia
 d
e
Im
p
ac
to
 (
J)

B a 0
o
C
B a 0
o
C
a) A Peça A tem a maior resistência e a menor ductilidade. Assim, provavelmente sofreu um processo de
endurecimento como, por exemplo, uma deformação a frio.
A peça C tem resistência pouco menor que a da peça A e ductilidade pouco maior. Assim, provavelmente,
sofreu também um tratamento de recuperação e recristalização.
A peça B, que tem a menor resistência e a maior ductilidade, deve ter sofrido, também, um crescimento
substancial do tamanho de grão.

b) Pelo gráfico da energia de impacto, a peça B, a 50
o
C, seria bastante dúctil (alta energia de impacto). No
entanto, a 0
o
C, a peça seria bastante frágil. Portanto, a ductilidade deve cair bastante e a resistência deve
crescer. Vide gráfico.
3) ((2.5) Dada a curva de tensão-deformação abaixo determine, com a melhor precisão possível (em unidades
SI):
(a) (0.5) o módulo de elasticidade – explique como obteve
(b) (0.5) o limite de escoamento a 0.2% de deformação – explique como obteve
(c) (0.5) o limite de resistência – explique como obteve
(d) (0.5) a tensão de ruptura – explique como obteve
(f) (0.5) se a curva dada é uma curva tensão-deformação verdadeira ou de engenharia. Explique sua resposta.

a) Para determinar o módulo de Young com boa precisão, deve-se usar o gráfico ampliado no interior do
gráfico maior. Observando as linhas vermelhas marcadas no gráfico pode-se obter:
E = = 400 Mpa / 0,0033 = 121 GPa
b) Para determinar o limite de escoamento com boa precisão, deve-se usar o gráfico ampliado no interior
do gráfico maior. Observando a linha azul marcada no gráfico, que é paralela à região linear, passando
por 0,002 (0,2%) pode-se obter o ponto de intersecção com a curva. A partir deste ponto pode-se ler o
valor do limite de escoamento através da linha verde.
y= 590 MPa
c) O limite de resistência é o ponto de máximo da curva, obtido do gráfico maior (linha preta).
R= 750 MPa
d) A tensão de ruptura é tensão no último ponto da curva, obtido do gráfico maior (linha tracejada).
R= 580 MPa
e) A curva é de engenharia, caracterizada por um ponto máximo, a partir do qual a tensão decai até o ponto
de ruptura. Isto porque a tensão calculada no experimento divide a força em cada instante pela área
original da secção transversal da peça, ignorando a redução desta secção, que se acentua com a
estricção.


4) (1,5) Nomeie os 3 principais mecanismos de endurecimento estudados no curso. Escolha um deles
(apenas um !!!) e explique detalhadamente seu funcionamento.
Todos os mecanismos se baseiam na restrição ao movimento das discordâncias. Ao restringir este
movimento, os processos de deslizamento, que dependem das discordâncias e que ocorrem sempre que um
material cristalino é submetido a esforços mecânicos, ficam restritos e o material perde ductilidade,
ganhando resistência.
 REDUÇÃO DO TAMANHO DE GRÃO – Ao reduzir o tamanho de grão aumenta-se o número
de fronteiras por unidade de área do material. Como as fronteiras são barreiras para o
movimento das discordâncias, já que exigiriam mudança nas direções de deslizamento ao passar
de um cristal para outro, quanto maior a densidade de fronteiras mas bloqueadas ficarão as
discordâncias e o material endurece.
 SOLUÇÃO SÓLIDA – Ao introduzir impurezas susbtitucionais e/ou intersticiais, surgem
deformações na rede cristalina do material. Estas deformações interagem com os campos de
deformação causados pelas discordâncias, bloqueando seu movimento e endurecendo o material.
 DEFORMAÇÃO A FRIO – Ao deformar extensamente um material em temperatura muito
menor do que seu ponto de fusão, grande quantidade de discordâncias é criada. Como não há
energia térmica disponível para ativar difusão, as discordâncias não são eliminadas e se
acumulam. Os campos de deformação de diversas discordâncias interagem entre si, bloqueando
as discordâncias mutuamente, endurecendo o material.
