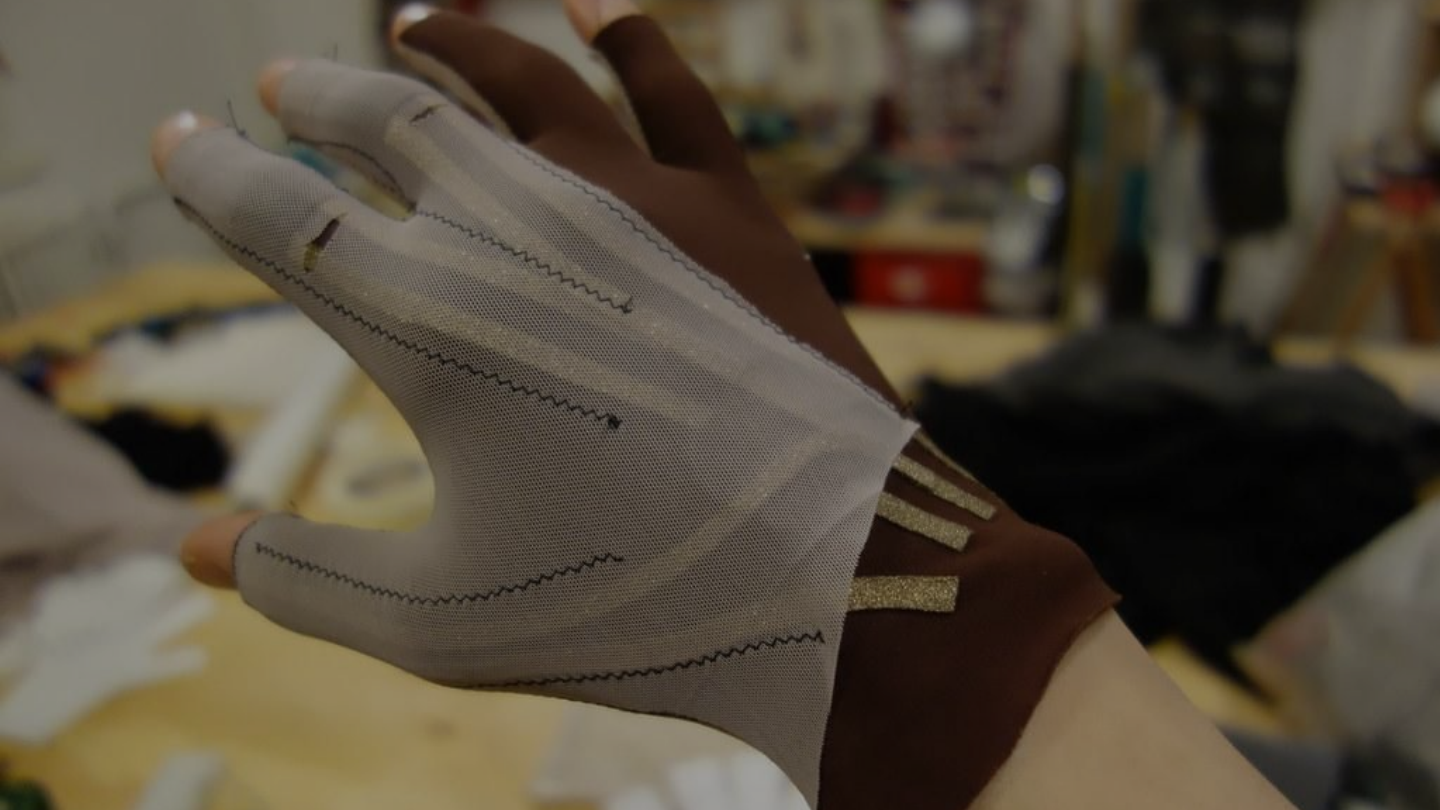

Sensores e esportes
- Introdução
Os sensores fornecem um método de
monitoramento de parâmetros fisiológicos e
de movimento em tempo real durante o
treinamento e esportes competitivos. Esses
parâmetros podem ser usados para detectar
padrões específicos de posição em
movimento, projetar programas de
treinamento específicos para esportes mais
eficientes para otimizar o desempenho e
rastrear possíveis causas de lesão. Avanços
mais recentes em sensores de movimento
melhoraram a precisão na detecção de
movimentos de alta aceleração durante
esportes competitivos.
Introdução- Por que medir?
No caso da indústria mecânica
que fabrica peças com medidas
exatas. Como conseguir essas
peças sem um instrumento de
medida?
Introdução - Por que medir?
• Como construir prédios e pontes sem
utilizar instrumentos de medida?
Introdução-Por que medir?
Nenhuma civilização pode escapar da
necessidade de um sistema de medição.
Os antigos viam necessidade de medir o
tempo; distâncias; quantidades. O homem
também precisou comparar as massas…
Com a evolução, perceberam que a
medida era inerente aos diversos ramos
da ciência: astronomia, medicina, física…
A arte de medir bem refletia, de certo
modo, o avanço cultural de cada povo
3500 aC, foram usados os primeiros relógios de
sol.
Introdução-Por que
medir?
“Se você não pode medir algo, não
pode melhorá-lo!” Lorde Kelvin
ÁREAS DE
UTILIZAÇÃO DE
SENSORES
Automação industrial – identificação de peças , verificação de posição,
medição de força, deslocamento, ...
Automação bancária ou escritório – leitura de código de barras, tarja
magnética, identificação de impressão digital, ...
Automação veicular – sensores de composição de gases de escapamento,
sensores de temperatura, sensores de velocidade, de posição, ...
Automação residencial (domótica) – sistemas de alarme, sensores para
controle de temperatura ambiente, sensores de controle de luminosidade,
sensores de detecção de vazamento de gás, sensores de presença para
acendimento automático de lâmpadas, etc..
Esportes - Sensores possibilitam que atletas amadores e profissionais
acompanhem, em tempo real, diversos parâmetros fisiológicos de forma não
invasiva − temperatura corporal, índice de massa corpórea (IMC), frequência
cardíaca etc.
SENSORES VS TRANSDUTORES
O termo sensor é utilizado para o elemento que usa um
fenômeno natural para sentir a variável que está sendo
medida.
O termo transdutor é utilizado para o elemento que
converte a informação sentida pelo sensor em um sinal
detectável – que pode ser elétrico, mecânico, óptico…
Transdutor engloba o sensor tornando possível a
medição de determinada grandeza.
Sensores resistivos
A resistência elétrica R de um dispositivo está relacionada com a resistividade ρ
de um material por:
Onde: ρ é a resistividade elétrica (em ohm metros, Ωm); R é a resistência elétrica
de uma amostra uniforme do material(Ω); l é o comprimento da amostra (em
metros); A é a área da seção da amostra (m²).Esta relação não é geral e vale
apenas para materiais uniformes e isotrópicos, com seções transversais também
uniformes.
Sensores resistivos
Variam a sua resistência elétrica em resposta
a um estímulo externo:
● Potenciômetros
● Extensômetros
● Termorresistores
● Fotocondutores
https://www.google.com/url?q=https://upload.wikimedia.org/wikipedia/commons/thumb/b/b5/Potentiometer.jpg/512px-Potentiometer.jpg&sa=D&source=editors&ust=1686440073557559&usg=AOvVaw3YutMipbs7v_XveZqSW6tc
https://www.google.com/url?q=https://upload.wikimedia.org/wikipedia/commons/0/0a/Unmounted_strain_gauge.jpg&sa=D&source=editors&ust=1686440073557879&usg=AOvVaw2PFiu7pNAQBmQFZ1Bph20W
Sensores resistivos –
Extensômetros
Extensômetros são dispositivos
resistivos cuja resistência varia
com a sua deformação.
https://www.google.com/url?q=https://upload.wikimedia.org/wikipedia/commons/0/0a/Unmounted_strain_gauge.jpg&sa=D&source=editors&ust=1686440073730803&usg=AOvVaw3JpOAB-BZRO-kN6dlfGDeu
Force Sensing
Resistor
Um resistor de detecção de força FSR é um
resistor variável, construído de várias
camadas finas e flexíveis, que varia em
resistência à medida que a pressão é
aplicada e liberada. À medida que a
pressão é aplicada, a resistência diminui e
depois retorna ao seu valor original à
medida que a pressão é removida. O
principal objetivo de um FSR é medir a
força aplicada a uma área específica e, em
seguida, transmitir essa informação por
meio de eletrônicos de saída selecionados.
Force Sensing
Resistor
https://www.google.com/url?q=http://www.youtube.com/watch?v%3DrTO3U-0Njtw&sa=D&source=editors&ust=1686440074056057&usg=AOvVaw1eGeCBM5zPYoVOSdIaYVCD
Force Sensing
Resistor
Uma das aplicações de detecção
de força é em roupas esportivas,
como palmilhas de sapatos. Uma
palmilha de sapato com sensor
de força detecta onde a pressão
do seu pé é maior. Essas
informações podem ser usadas
para projetar melhores tênis de
corrida.
Force Sensing Resistor
Quando aderido à face de um taco, um resistor
de detecção de força pode detectar detalhes
finos, como a força com que você está
batendo na bola. Ao rastrear esses dados,
você pode começar a aperfeiçoar suas
tacadas.
Resistores sensíveis à
temperatura - Termistores
● Um resistor sensível à temperatura é chamado de
termistor.
● Na maioria dos tipos comuns de termistores a
resistência diminui à medida que a temperatura
aumenta.
● Eles são denominados termistores de coeficiente
negativo de temperatura e indicados como NTC.
● Existem ainda os PTC, termistores onde a resistência
aumenta com o aumento da temperatura.
Resistores sensíveis à temperatura - Termistores
Transdutores termoelétricos - Termopar
Seebeck (1823): se dois metais diferentes são conectados em um circuito com as
junções em temperaturas diferentes, uma corrente flui no mesmo
Absorção de calor pela junta fria (T1) e liberação de calor pela junta quente (T2). A
diferença de temperatura entre as duas junções é proporcional à força eletromotriz
de Seebeck, responsável pela corrente que circula entre as juntas
Transdutores
termoelétricos -
Termopar -
Funcionamento
https://www.tec-science.com/wp-content/uploads/2019/03/en-temperature-measurem
ent-thermocouple-seebeck-effect.mp4
https://www.google.com/url?q=https://www.tec-science.com/wp-content/uploads/2019/03/en-temperature-measurement-thermocouple-seebeck-effect.mp4&sa=D&source=editors&ust=1686440075590572&usg=AOvVaw08k3pnVMo3ib8W0sIxu374
https://www.google.com/url?q=https://www.tec-science.com/wp-content/uploads/2019/03/en-temperature-measurement-thermocouple-seebeck-effect.mp4&sa=D&source=editors&ust=1686440075590832&usg=AOvVaw3Vxn0P5_6gW3IKkHCunl8R
Transdutores termoelétricos - Termopar - Funcionamento
Um gradiente de
temperatura entre a junção
de medição e as
extremidades dos
respectivos fios resulta em
um efeito termoelétrico,
com o aparecimento de
uma tensão elétrica.
Como esses metais são diferentes, o efeito termoelétrico tem intensidade diferente em
cada fio.. Por exemplo, comparado ao cobre, o ferro tem uma tensão termoelétrica em
torno de 6 vezes mais alta. Isso significa que para cada temperatura uma tensão elétrica
diferente se estabelece nas extremidades do fio.
Sensores de
temperatura -
Esportes
A temperatura corporal central (CORE) é um dos
quatro principais sinais vitais do nosso corpo. A
temperatura corporal central refere-se à temperatura
dos órgãos do corpo. Ele flutua seguindo processos
fisiológicos, como ciclos circadianos, menstruação,
doença ou atividade física. Portanto, pode permitir
obter mais informações sobre os parâmetros internos
ou externos que afetam esses mecanismos naturais.
Muitos atletas, treinadores e cientistas esportivos
empregam o CORE para obterinformações valiosas
para melhorar aclimatação ao calor, estabelecer
estratégias de resfriamento corporal e procedimentos
durante corridas.
Transdutores de luz - LDR
(Light Dependent Resistor)
O LDR possui a interessante característica de
ser um componente eletrônico cuja resistência
elétrica diminui quando sobre ele incide
energia luminosa. Isto possibilita a utilização
deste componente para desenvolver um
sensor que é ativado (ou desativado) quando
sobre ele incidir energia luminosa.
Transdutores de luz - LDR(Light Dependent Resistor)
 A resistência do LDR varia de forma inversamente proporcional à quantidade de
luz incidente sobre ele, isto é, enquanto o feixe de luz estiver incidindo, o LDR
oferece uma resistência muito baixa. Quando este feixe é cortado, sua resistência
aumenta.
Aplicações:
● medidores de luz;
● detetores de incêndio ou de fumaça;
● controladores de iluminação.
Transdutores de luz- Fotodiodo
• O fotodiodo é um diodo de junção
construído de forma especial, de modo a
possibilitar a utilização da luz como fator
determinante no controle da corrente
elétrica. É um dispositivo de junção pn
semicondutor cuja região de operação
limitada pela região de polarização reversa e
caracteriza-se por ser sensível à luz.
https://www.google.com/url?q=https://upload.wikimedia.org/wikipedia/commons/thumb/2/2b/Photodiode_symbol.svg/1280px-Photodiode_symbol.svg.png&sa=D&source=editors&ust=1686440076579269&usg=AOvVaw2Az9h5O9-kgCko4uIrvAER
Transdutores de luz -
Fotodiodo
A maneira mais fácil de pensar no fotodiodo é
como uma fonte de corrente, onde a
intensidade da corrente é uma função linear
da potência óptica incidente no fotodiodo.
Funcionamento do fotodiodoResposta do fotodiodo
a várias formas de
onda de sinal
https://www.google.com/url?q=http://www.youtube.com/watch?v%3D3OPpFWco4A8&sa=D&source=editors&ust=1686440076895534&usg=AOvVaw3N24dQVY4QknNDNM9RN1sh
https://www.google.com/url?q=http://www.youtube.com/watch?v%3D6L2N3ba4W2Y&sa=D&source=editors&ust=1686440076895888&usg=AOvVaw2mYXiOozU4p8q3qTHtpK-5
Transdutores de luz
- Fototransistor
Um fototransistor é um transistor bipolar
encapado em uma capa transparente
que permite que luz possa atingir a base
coletora da junção. O fototransistor
funciona de maneira similar a um
fotodiodo, apresentando uma
sensitividade muito maior à luz, pois os
elétrons gerados pelos fótons na junção
da base-coletora são aplicados na base
do transistor, e sua corrente é então
amplificada pela operação do transistor.
O fototransistor apresenta um tempo de
resposta maior do que o fotodiodo.
Sensor de proximidade sonoro- LDR
http://tinyurl.com/ybfdfcjb
https://www.google.com/url?q=http://tinyurl.com/ybfdfcjb&sa=D&source=editors&ust=1686440077544267&usg=AOvVaw1UFuCYT73DuYoOS_BcBVXw
https://www.google.com/url?q=http://www.youtube.com/watch?v%3DwdDbvb3Vf9s&sa=D&source=editors&ust=1686440077544684&usg=AOvVaw0vi6nJ5N2NboL6P5jlOcQn
Sensor de
proximidade
O sensor de proximidade
simplesmente informa ao
dispositivo que você está
próximo ao dispositivo e
deseja usá-lo. Se você não
estiver usando o rastreador
de fitness, este sensor
permite que o dispositivo
durma e economize bateria
quando não estiver em
uso.
Sensores capacitivos
● Dispositivo elétrico que tem por função
armazenar cargas elétricas e, como
conseqüência, energia potencial elétrica.
● É um componente constituído por dois
condutores separados por um isolante: os
condutores são chamados armaduras (ou
placas) do capacitor e o isolante é o
dielétrico do capacitor.
● O dielétrico pode ser um isolante qualquer
como o vidro, a parafina, o papel e muitas
vezes é o próprio ar.
Sensores capacitivos
Fornecem uma alteração da capacitância em resposta ao estímulo
Alteração da distância,
área ou dielétrico das
placas
Capacitor Alteração da capacitância.
Sensores capacitivos
Placas paralelas
Sensores capacitivos
A capacitância de um capacitor é uma constante característica do
componente, assim, ela vai depender de certos fatores próprios do capacitor.
A área das armaduras, por exemplo, influi na capacitância, que é tanto maior
quanto maior for o valor desta área.
A espessura do dielétrico é um outro fator que influi na capacitância.
Verifica-se que quanto menor for a distância d entre as armaduras maior será
a capacitância C do componente.
Sensor capacitivo de toque: funcionamento
Quando nada está
tocando a superfície, a
capacitância do sensor é
igual a C0.Quando algo
toca a superfície a
capacitância C1 é
adicionada ao sensor,
modificando sua
capacitância total.
Sensor capacitivo de nível: funcionamento
https://www.youtube.com/watch?v=0
du-QU1Q0T4
https://www.google.com/url?q=https://docs.google.com/file/d/12moz_p52DTS14z4jDWdZVjxuWIIucz0P/preview&sa=D&source=editors&ust=1686440079277712&usg=AOvVaw0GXII085VvYOPGnLNE4cPz
https://www.google.com/url?q=https://www.youtube.com/watch?v%3D0du-QU1Q0T4&sa=D&source=editors&ust=1686440079279388&usg=AOvVaw3GYesd4GzWmPBHpUZ2asNK
https://www.google.com/url?q=https://www.youtube.com/watch?v%3D0du-QU1Q0T4&sa=D&source=editors&ust=1686440079279526&usg=AOvVaw2GFYMTJiO0c_-i-YVyLj3w
Sensor capacitivo de nível: Aplicação
Development of a capacitive, non-invasive and coplanar-electrode
transducer for measuring iron ore moisture
Sensor capacitivo de nível: Aplicação
Design of capacitive sensor for water
level measurement
Sensores capacitivos - Aplicação nos esportes
A tensão muscular excessiva é
implicitamente causada pela inatividade
ou tensão nas atividades diárias, e resulta
em aumento da rigidez e vibração das
articulações e, portanto, desempenho
ruim, falha e lesão nos esportes.É
possível usar um cinto baseado em
sensor capacitivo para prever a tensão
muscular.
MURAI, Akihiko et al. DATSURYOKU Sensor—A Capacitive-Sensor-Based
Belt for Predicting Muscle Tension: Preliminary Results. Sensors, v. 21, n.
19, p. 6669, 2021.
Sensores capacitivos - Aplicações nos esportes
Capacitive Pressure Sensing Unit for Racket Sports
https://www.youtube.com/watch?v=LT_coQ6d6QE
https://www.google.com/url?q=https://www.youtube.com/watch?v%3DLT_coQ6d6QE&sa=D&source=editors&ust=1686440080631613&usg=AOvVaw315r_flLF545wzjtHbI3Yr
Sensores ultrassons -Efeito piezoelétrico
O efeito piezoelétrico é a capacidade de alguns
cristais ”gerarem” tensão elétrica por resposta a
uma pressão mecânica.
https://www.google.com/url?q=http://www.youtube.com/watch?v%3DpRkDRZe2OpY&sa=D&source=editors&ust=1686440081096881&usg=AOvVaw2QwiKy3N9OGM8fWxNq9WaP
Sensores ultrassons -Efeito
piezoelétrico
● Uma das propriedades mais importantes dos
materiais piezoelétricos, que os torna indispensáveis
em ultrassons, é a sua habilidade de oscilar a uma
fixa e precisa frequência como frequência de
ressonância.
● O efeito piezoelétrico que a pressão provoca, deve-se
a uma deformação da retícula cristalina que dá lugar,
por sua vez, a um deslocamento das cargas
eléctricas moleculares, o que faz que apareçam
diferenças de potencial entre as faces do material. A
polaridade desta diferença de potencial inverte-se
quando se inverte o sentido da pressão, que pode ser
de tracção ou de compressão.
Sensores
ultrassons -
Efeito
piezoelétrico
Para produzir ultrassons são usados cristais de titanato
zirconato de chumbo (PZT). Este processo também funciona
ao contrário. O cristal piezoelétrico atua como receptor de
ultrassons, convertendo as ondas sonoras em tensões
alternadas e como transmissor, convertendo voltagens
alternadas em ondas sonoras.
Sensores ultrassons - Piezoelétricos
Transdutores piezoelétricos
Um cristal ou cerâmica é usada pelo sensor como um
transdutor. Estes materiais possuem o efeito piezoeléctrico,
que é a capacidade de produzir carga eléctrica quando
comprimido. Os impulsos ultrassônicos são criados e
medidos usando o efeito piezoeléctrico. Para usar cristais
ou cerâmica como transdutores, eles são ligados a uma
caixa ou um cone que é feitode metal. A cerâmica ou o
cristal tem que ser estimulado por um sinal para causar a
emissão do impulso. Quando isso acontece, são emitidos
impulsos ultrassónicos.
Aplicação - Ultrassom
Sensores piezoelétricos - Outras aplicações
Sensores de colisão:
Produz tensão devido à força da colisão.
O sensor detecta a colisão é aciona o
inflador que enche o airbag com gás
nitrogênio.
Sensores de injeção de combustível: -
● Funciona mais rápido que os injetores
convencionais.
● Consome menos quantidade de eletricidade.
● Control Fornece controle preciso sobre o fluxo de
combustível.
Sensores piezoelétricos - Outras aplicações
Sensor de colisão no motor:
● Controle de colisão para motores de combustão
interna.
Sensores de captação de energia:
● O PZT pode ser usado como coletor de
energia em pneus de carros, aumentando
o alcance da bateria de carros.
● Mas ainda em fase experimental.
Sensores piezoelétricos - Outras aplicações
Detecção de
desgaste das
rodas do trem
Sensores piezoelétricos - Outras aplicações
Aeronaves:
● Sensores piezoelétricos são utilizados
para o diagnóstico de danos nas asas
dos aviões.
● Pode detectar em um estágio muito
inicial.
● Usa o conceito de padrão de ruído
para detectar danos.
● Ainda em fase experimental e
aplicações limitadas na vida real.
Sensores piezoelétricos -
Esportes
Tecidos piezoelétricos com biossensores
autoalimentados para monitoramento
fisiológico e análise de movimento de
tempo de esportes individuais estão sendo
desenvolvidos. Depois de encaixar o
dispositivo de forma adequada ao atleta, o
dispositivo pode monitorar em tempo real a
velocidade de movimento, a frequência, o
ângulo da articulação e a concentração de
lactato no suor do atleta. Todo o processo
de monitoramento/análise é livre de
bateria.
https://www.ncbi.nlm.nih.gov/pmc/a
rticles/PMC6696300/
https://www.google.com/url?q=https://www.ncbi.nlm.nih.gov/pmc/articles/PMC6696300/&sa=D&source=editors&ust=1686440083917280&usg=AOvVaw1jTi4cOb6-cFXRTyuk1XFZ
https://www.google.com/url?q=https://www.ncbi.nlm.nih.gov/pmc/articles/PMC6696300/&sa=D&source=editors&ust=1686440083917460&usg=AOvVaw1SR2aaqOM8XLkm5kNgSmAj
Bibliografia
DOEBELIN, E., Measurement Systems - Application and Design, Ed. McGraw Hill
4th Edition, 1992.
BALBINOT, A.; BRUSAMARELLO, V. J.; Instrumentação e fundamentos de
medidas, volume 1 e 2, 2010.
HOLMAN, J. P.; Experimental Methods for Engineers; McGraw. McGraw Hill, Inc
