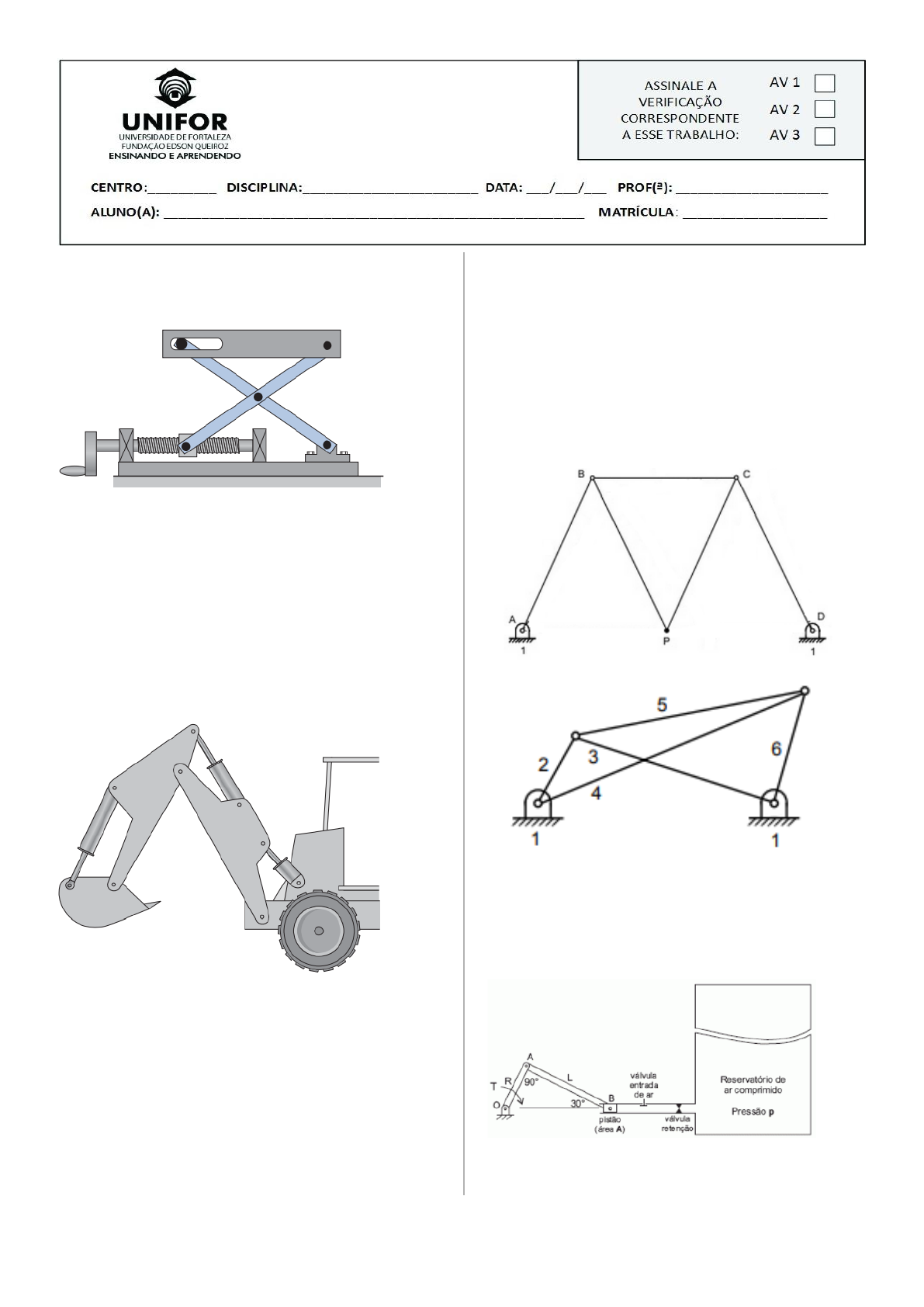

1º (2,0 Pontos) A Figura apresenta uma mesa
de elevação usada para ajustar a altura de
trabalho de diferentes objetos.
a)Especifique o número de links e o número de
juntas
b) Com base na definição de movimento,
classifique o movimento de cada elo dos
mecanismos como: rotação, translação ou
misto.
2º (2,0 Pontos) Um esboço de uma
retroescavadeira é mostrado na Figura.
Desenhe um diagrama cinemático do
mecanismo e especifique o número de elos
(números) e o número de juntas (letras
maiúsculas) e calcule a mobilidade para o
mecanismo.
3º (2,0 Pontos) Quando o grau de liberdade ou
mobilidade é igual a zero, quer dizer que é uma
estrutura e não um mecanismo. Se for menor
que 0, a estrutura está pré-carregada e tem um
acúmulo de forças que geram uma tensão
mecânica.
De acordo com as informações no texto acima,
classifique as montagens de elos que se
seguem.
a)
b)
4º (2,0 Pontos) O mecanismo
biela-manivela-pistão mostrado na figura abaixo
é utilizado para comprimir o ar a ser
armazenado em um reservatório.
Considerando a manivela com velocidade ω = 2
rad/s. Sabendo que o curso do pistão é de 80
mm e que a biela possui 175 mm.
Com essas informações calcule a aceleração do
pistão no momento mostrado na figura.
05. (2,0 Pontos) No mecanismo de quatro
barras, mostrado na Figura, a guia é fixa e sua
linha de centro é um arco circular de raio R.
Determine a velocidade angular do bloco 4, para
a fase mostrada. A velocidade angular ω2 é 1
rad/s.
Equações ________________________
Área Livre _______________________
