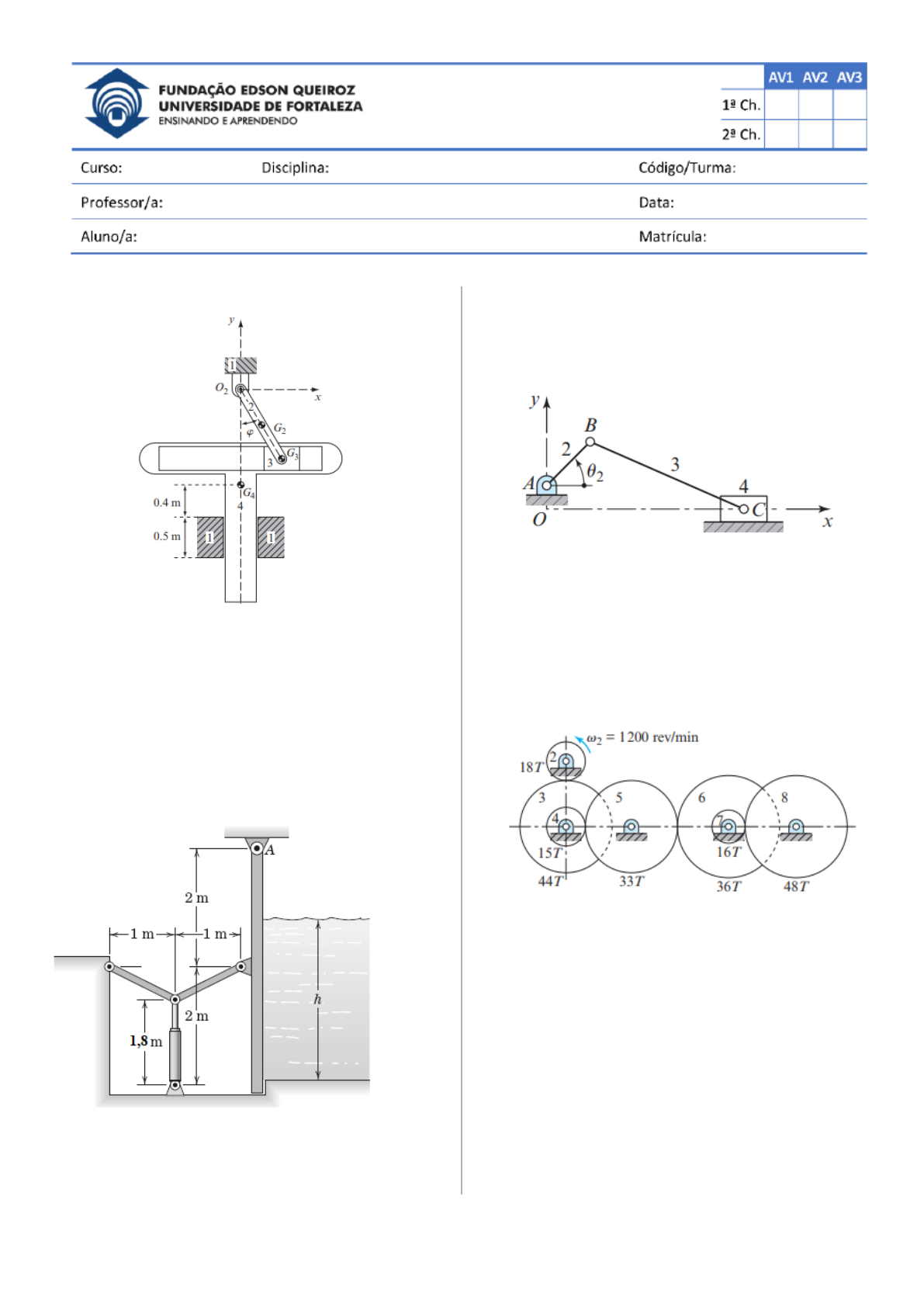

1º (2,0 Pontos)
Se a peça 2 do mecanismo de garfo escocês
acima gira a 100 rpm, determine a velocidade e
aceleração máxima da peça 4 para um curso
de 2 m.
2º (2,0 Pontos) O cilindro hidráulico opera a
báscula que fecha o portão vertical contra a
pressão de água doce no lado oposto.
Sabendo que o pistão exerce uma força de 16
N. Calcule a força exercida pela água no portal
vertical.
3º (2,0 Pontos) A manivela deslocada é um
mecanismo de retorno rápido. As informações
dos elos são:
RAO = 25 mm, RBA= 64 mm e RCB = 178 mm
Calcule a razão de tempo do mecanismo de
retorno rápido.
4º (2,0 Pontos) Um sistema mecânico possui
um conjunto de engrenagens para transmitir
potência desde um motor.
Encontre a relação do trem de engrenagens.
Determine a rotação e o sentido de rotação da
engrenagem 8?
5º (2,0 Pontos) As correias industriais
trapezoidais são fabricadas basicamente com
dois conjuntos de perfis: o perfil HiPower (A, B, C,
D e E) e o perfil Super HC (3V, 5V e 8V).
Máquina policorte de 720 rpm (fator de serviço
1,2). Para a transmissão acima, defina os perfis
das correias em V Hi-Power II.
A tabela de seleção do perfil e a placa do motor.
Equações _______________
Garfo escôces
𝑥 = 𝑟 1 − 𝑐𝑜𝑠ω𝑡( )
𝑣 = 𝑟ω · 𝑠𝑒𝑛θ
𝑎 = 𝑟ω2 · 𝑐𝑜𝑠θ
Manivela articulada
𝐹 = 𝑃 · 2 · 𝑡𝑔α
Manivela deslocada
α = 180º + ϕ
1
− ϕ
2
β = 180º − ϕ
1
+ ϕ
2
ϕ
1
= 𝑠𝑖𝑛−1 𝐸𝐿−𝑅( )
ϕ
2
= 𝑠𝑖𝑛−1 𝐸𝐿+𝑅( )
